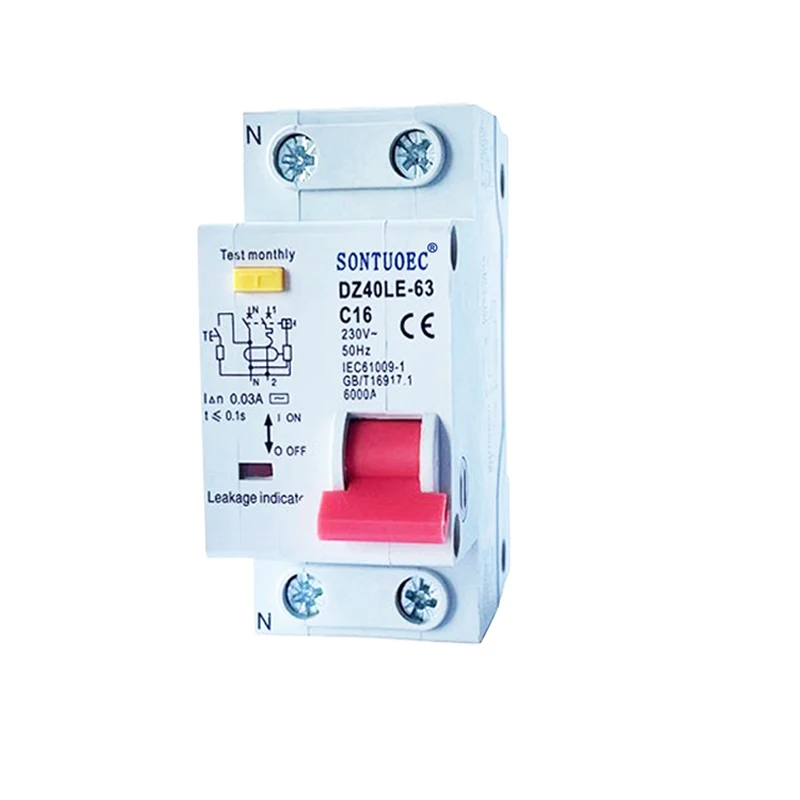

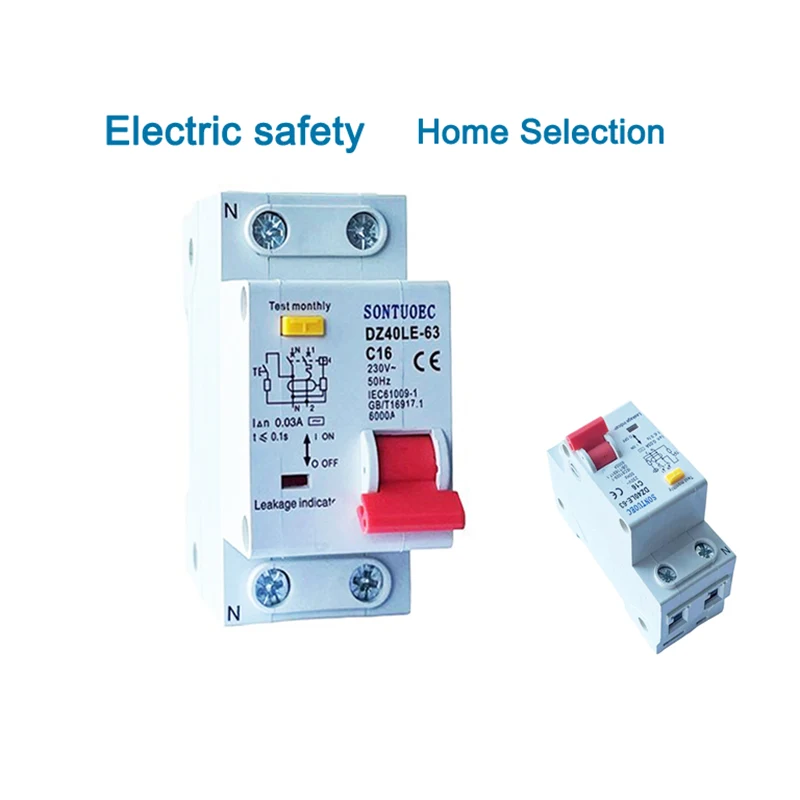

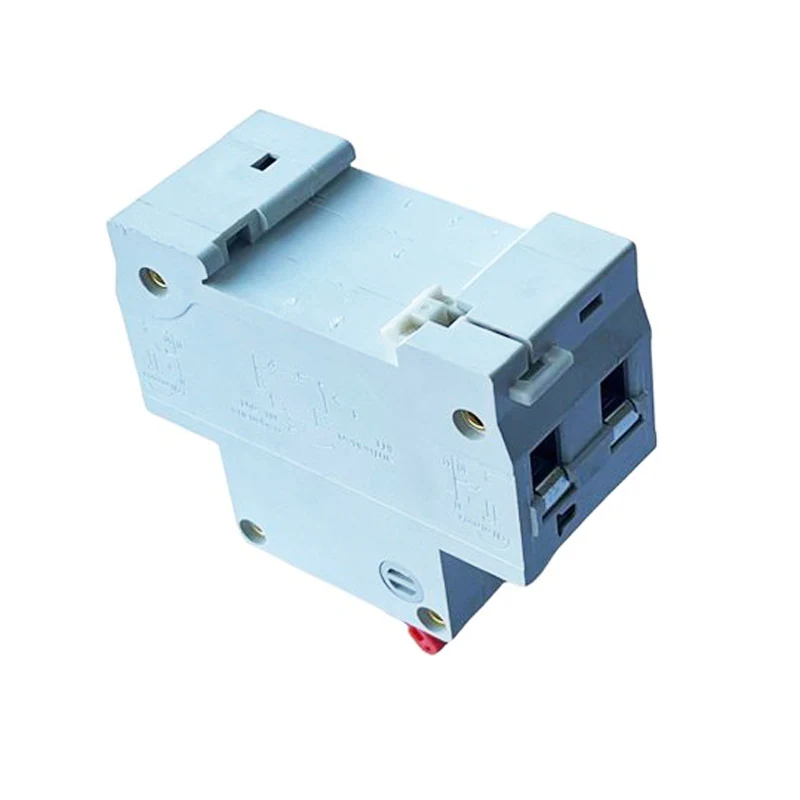

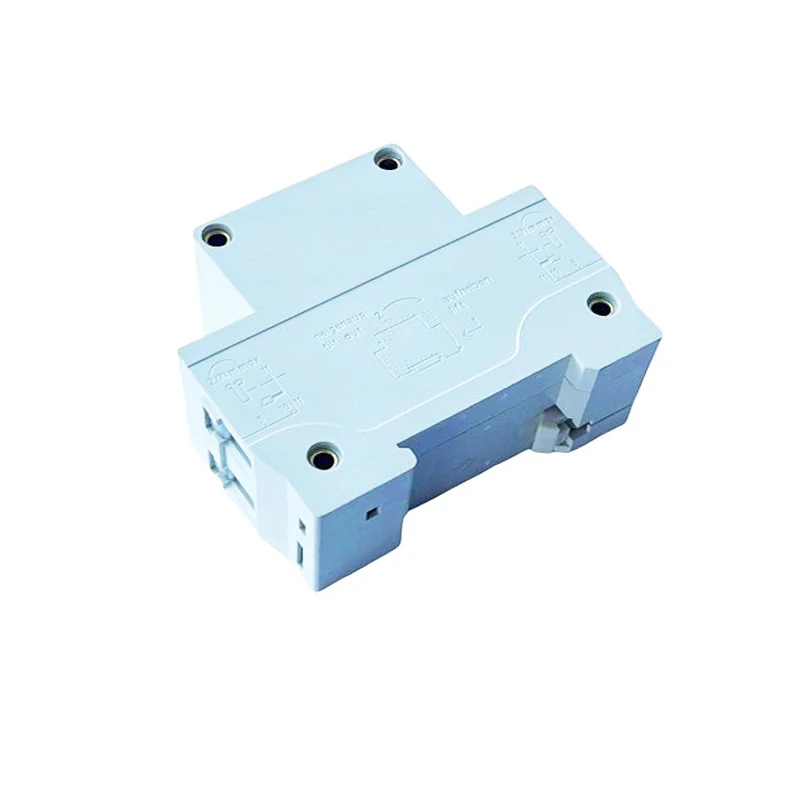

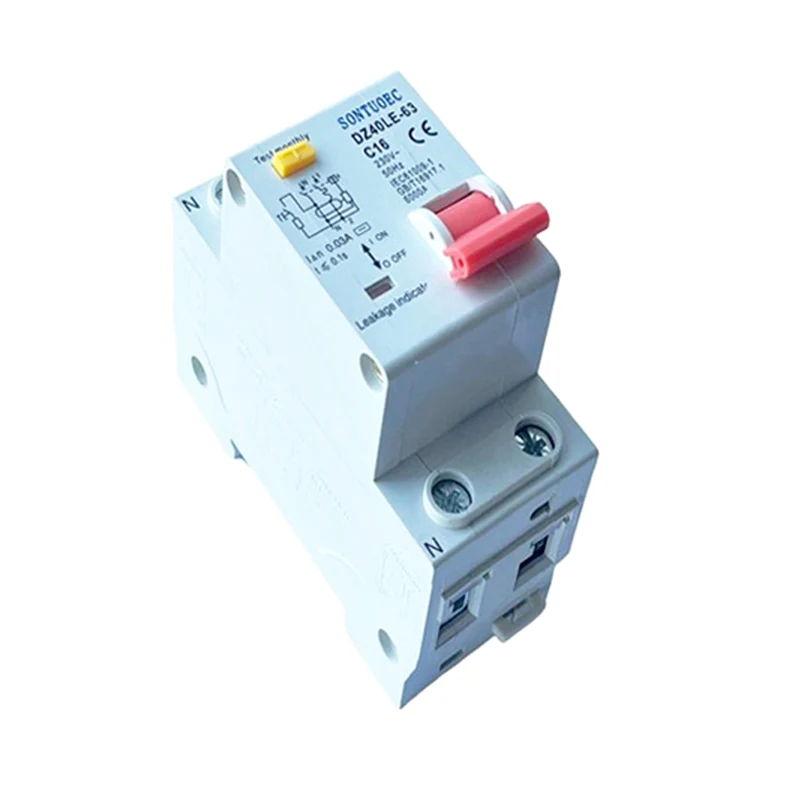

2P 1P+N Preostali odklopnik s pretirano zaščito

Načelo delovanja

Načelo obratovanja preostalega vezja 2P 1P+N s prekomerno zaščito temelji na vektorski vsoti tokov in na načelu elektromagnetnega. Kadar tokovi na L (požaru) in N (nič) črta v vezju niso enaki po velikosti, vektorska vsota tokov na primarni strani vezja transformatorja ni nič, kar ustvari inducirano napetost v sekundarni stranski tuljavi. Ta inducirana napetost se doda v elektromagnetni rele, ki ustvari vzbujevalni tok, ki ustvarja vzvratno razmagnjeno silo. Ko tok napake doseže vrednost obratovalnega toka RCBO, bo ta obratna demagnetizirajoča sila povzročila armaturo znotraj elektromagnetnega releja, da se odklopi od jarma, kar potisne mehanizem delovanja, da deluje in odreže tokokrog napak.

Lastnosti in prednosti

Večfunkcionalna zaščita: 2p RCBO združuje preostale tokonske zaščite in zaščitne funkcije, ki lahko v celoti zaščitijo varnost vezij in opreme.

Visoka zanesljivost: sprejemanje naprednih elektronskih komponent in mehanizem odklopa, ima visoko zanesljivost in varnost.

Prilagodljiva konfiguracija: 2-poljska zasnova omogoča hkratno zaščito 1-fazne moči in ničelne črte, primerna za različne kompleksne električne sisteme.

Enostaven za namestitev in vzdrževanje: razumna konstrukcijska zasnova, enostaven za namestitev in hkrati enostavno vzdrževati in prenoviti.

Izbira in namestitev

Izbira: Pri izbiri vrste mora temeljiti na nazivni napetosti, nazivni tok, zmogljivosti kratkega stika in delovanja puščanja toka vezja in drugih parametrov. Hkrati bi bilo treba šteti tudi za število polov in število trenutnih tokokrogov RCBO tudi za izpolnjevanje zaščitnih potreb vezja.

Namestitev: 2p RCBO je treba namestiti na suhem, prezračenem mestu brez korozivnega plina in brez nevarnosti eksplozije. Namestitev mora zagotoviti, da je ožičenje pravilno in zanesljivo, delovni mehanizem je prožen in zanesljiv, namestitev pa sledi ustreznim standardom in kodeksom.
