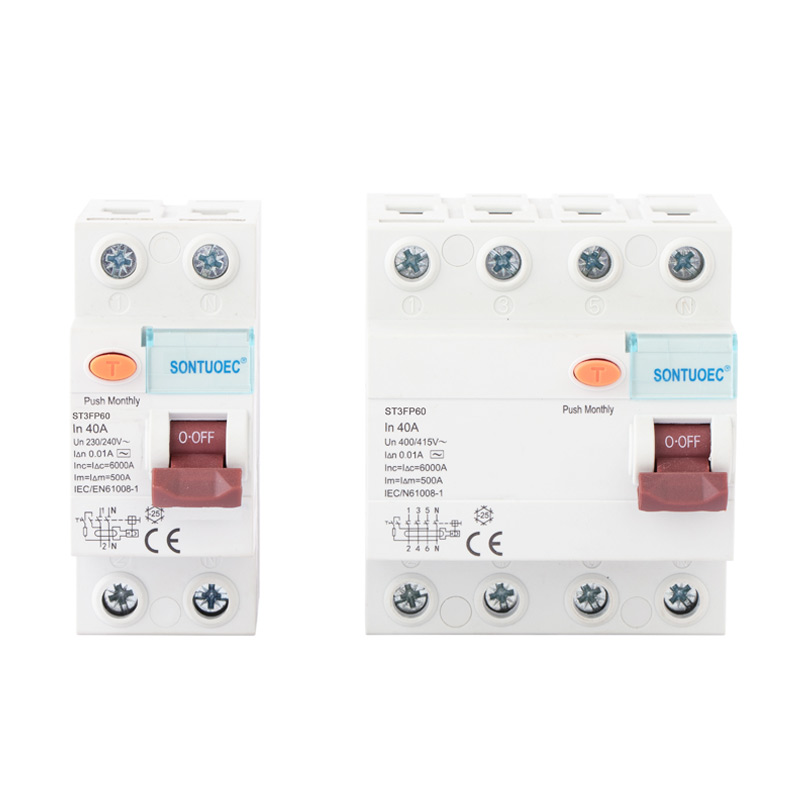

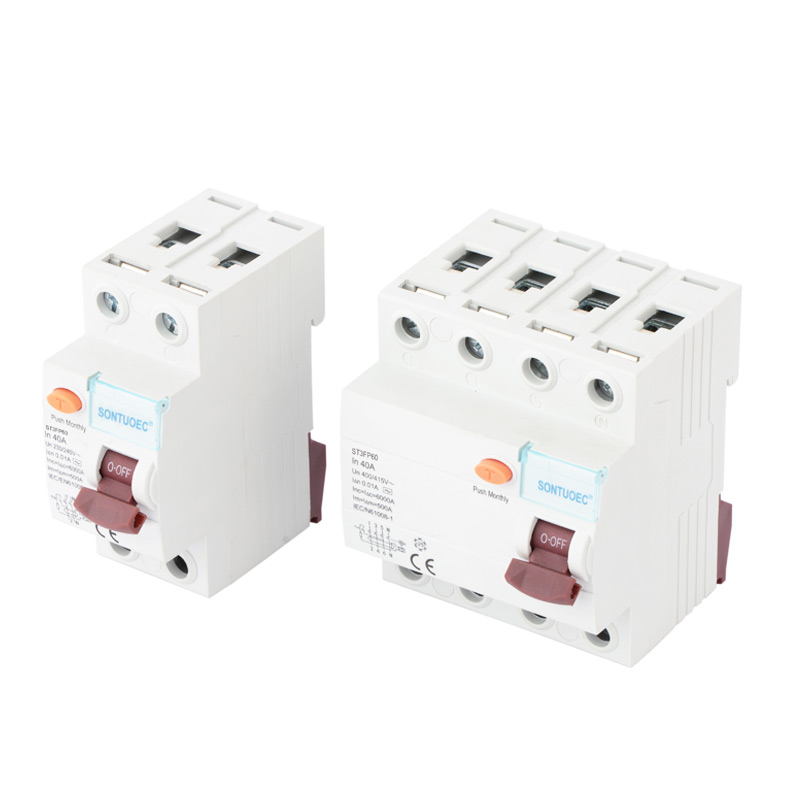

4P 40A/10mA zaščitno stikalo na diferenčni tok

Odklopnik na diferenčni tok 4P 40A/10mA je odklopnik na diferenčni tok s 4 poli (tj. 3-fazne požarne in ničelne žice), ki je ocenjen na 40 amperov in je sposoben samodejno prekiniti tokokrog, ko je zaznan preostali tok v tokokrogu 10 miliamperov ali več. Naprava se uporablja predvsem za preprečevanje električnih požarov in nesreč z električnim udarom ter za zaščito osebne varnosti in varnosti opreme.

Model:ST3FP60

Pošlji povpraševanje

Opis izdelka

Model:	ST3FP60
STANDARD	IEC61008-1
Značilnosti diferenčnega toka:	In, in
Št. pola:	2P, 4P
Nazivni tok:	16A, 25A, 32A, 40A, 63A;
Nazivna napetost:	230/400V AC
Nazivna frekvenca:	50/60Hz
Nazivni preostali obratovalni tok IΔn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Nazivni preostali tok nedelovanja I Δšt:	≤0,5IΔn
Nazivni pogojni tok kratkega stika Inc:	6000A
Nazivni pogojni preostali kratek stik tok IΔc:	6000A
Trajanje potovanja:	Trenutni izklop ≤0,1 sek
Razpon preostalega izklopnega toka:	0,5IΔn~IΔn
Elektromehanska vzdržljivost:	4000 ciklov
Pritrdilni moment:	2,0 Nm
Priključni terminal:	Vijačna sponka Stebričasta sponka s spono
Namestitev:	Montaža na DIN letev 35 mm

Načelo delovanja

Načelo delovanja tega odklopnika temelji na principu tokovne bilance. V normalnih pogojih morajo biti tokovi, ki vstopajo in izstopajo iz vezja, enaki v liniji, ki poteka skozi breme. Če pa pride do napake pri izolaciji na liniji ali ko človek pride v stik z vezjem, lahko to povzroči uhajanje toka, zaradi česar so tokovi v in iz vezja neuravnoteženi. Na tej točki bo tokovni transformator znotraj odklopnika zaznal ta neuravnotežen tok in ga pretvoril v električni signal. Elektronsko vezje bo ojačalo, primerjalo in obdelalo ta signal, in ko signal doseže vnaprej nastavljeni prag, tj. ko preostali tok doseže ali preseže 10 miliamperov, bo odklopnik hitro prekinil tokokrog.

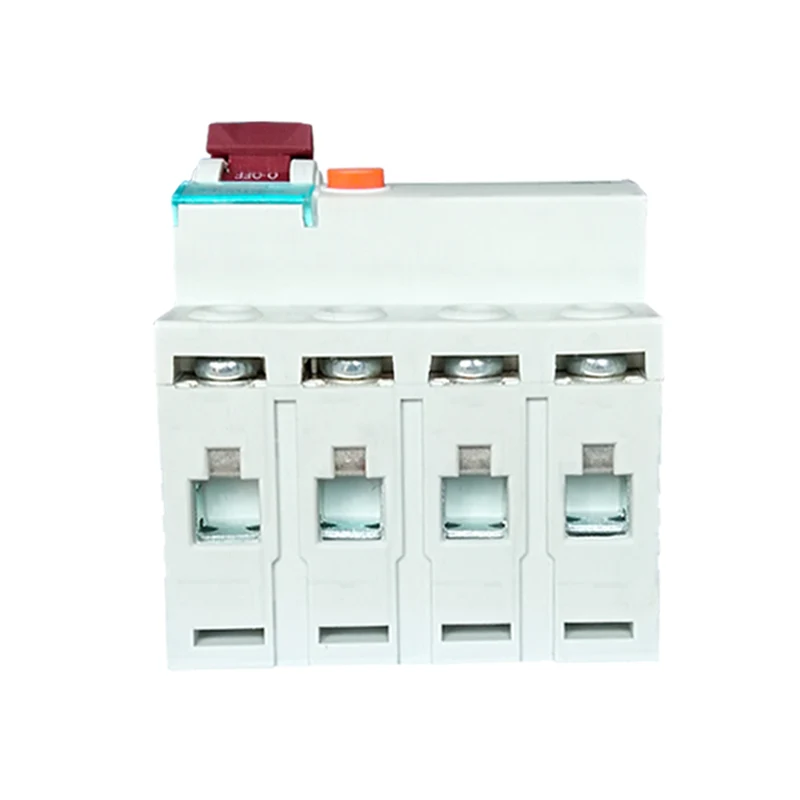

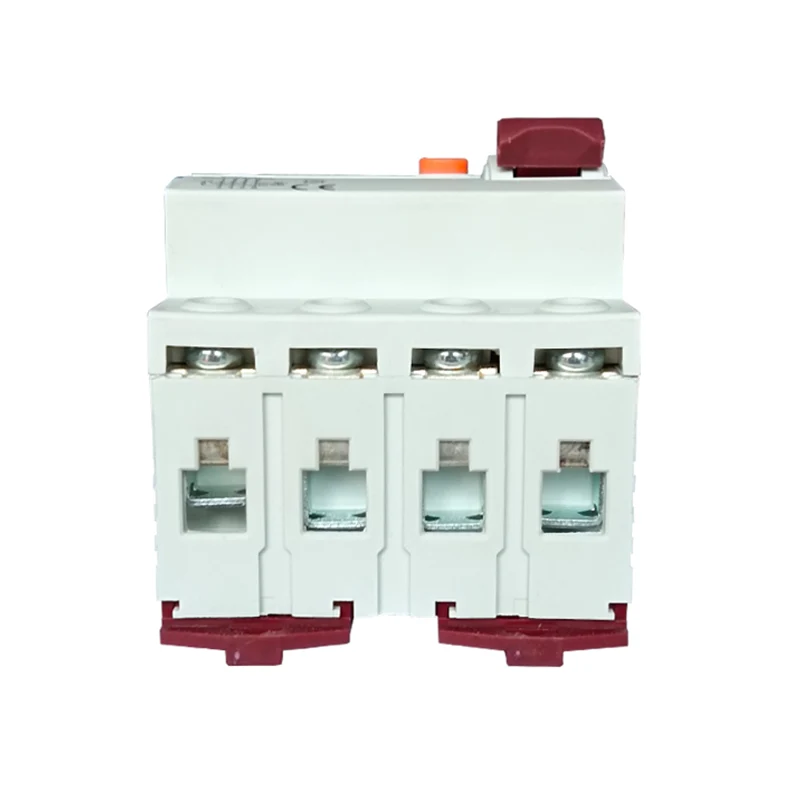

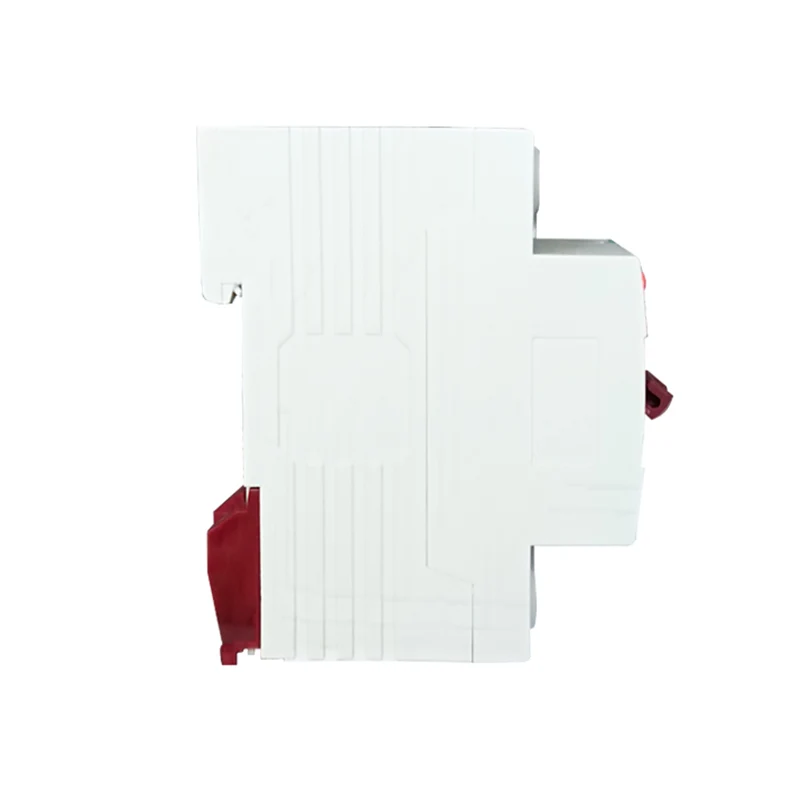

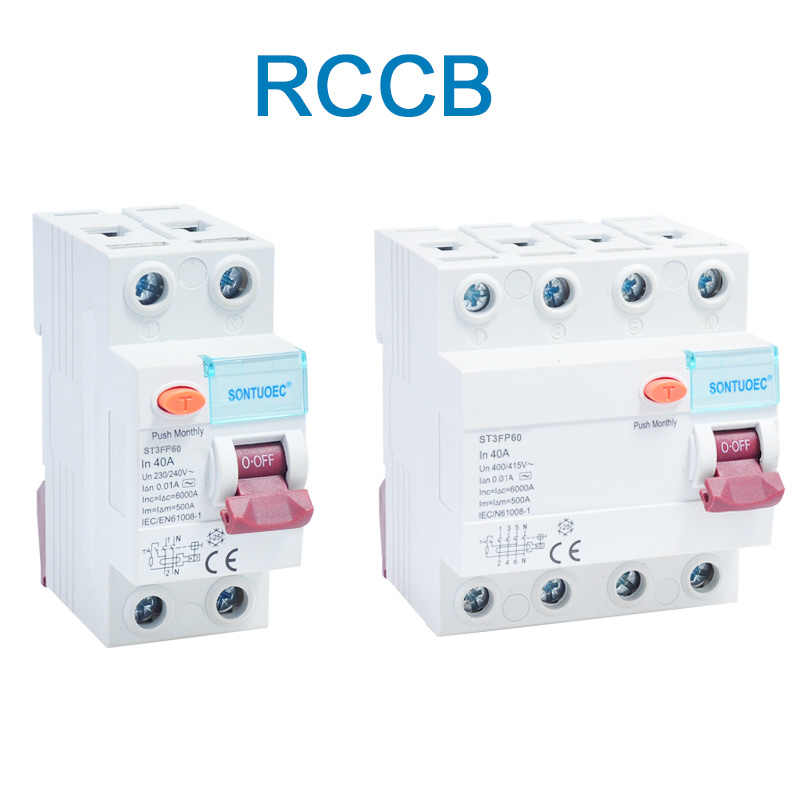

4P 40A/10mA Residual Current Circuit Breaker

Glavne značilnosti

Visoka občutljivost: lahko zazna majhen uhajajoči tok (10 mA) in pravočasno prekine tokokrog, da prepreči električne požare in nesreče z električnim udarom.

Hiter odziv: ko je zaznan tok uhajanja, bo odklopnik prekinil tokokrog v zelo kratkem času (običajno v desetinah milisekund).

Vsestranskost: poleg osnovne funkcije zaščite pred uhajanjem ima odklopnik lahko tudi funkcijo zaščite pred preobremenitvijo in kratkim stikom.

Enostaven za namestitev in vzdrževanje: običajno ima modularno zasnovo, ki jo je enostavno namestiti in razstaviti. Njegova preprosta notranja struktura pa omogoča preprosto vzdrževanje in remont.
