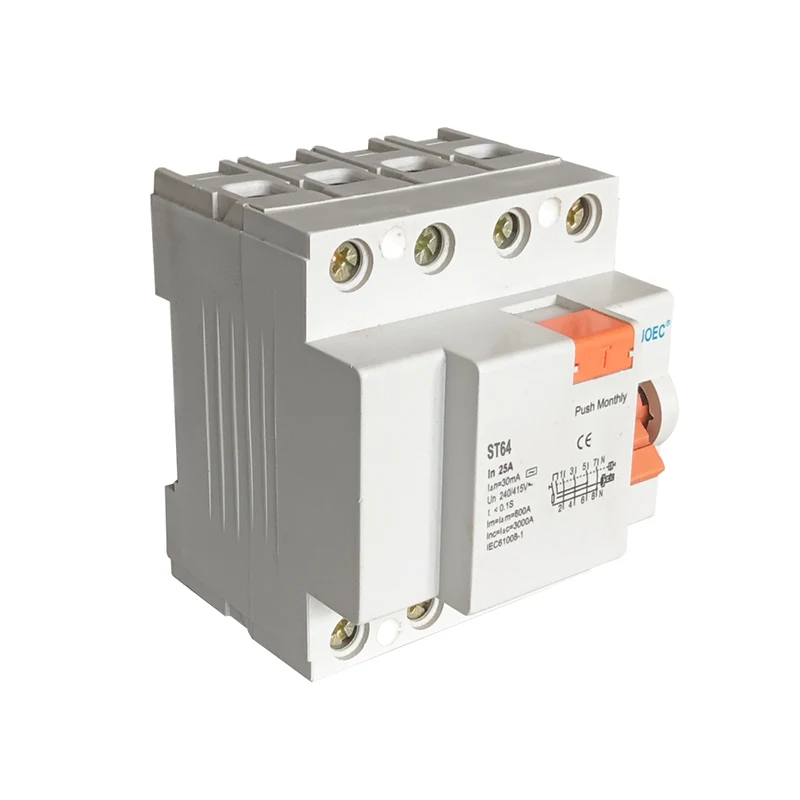

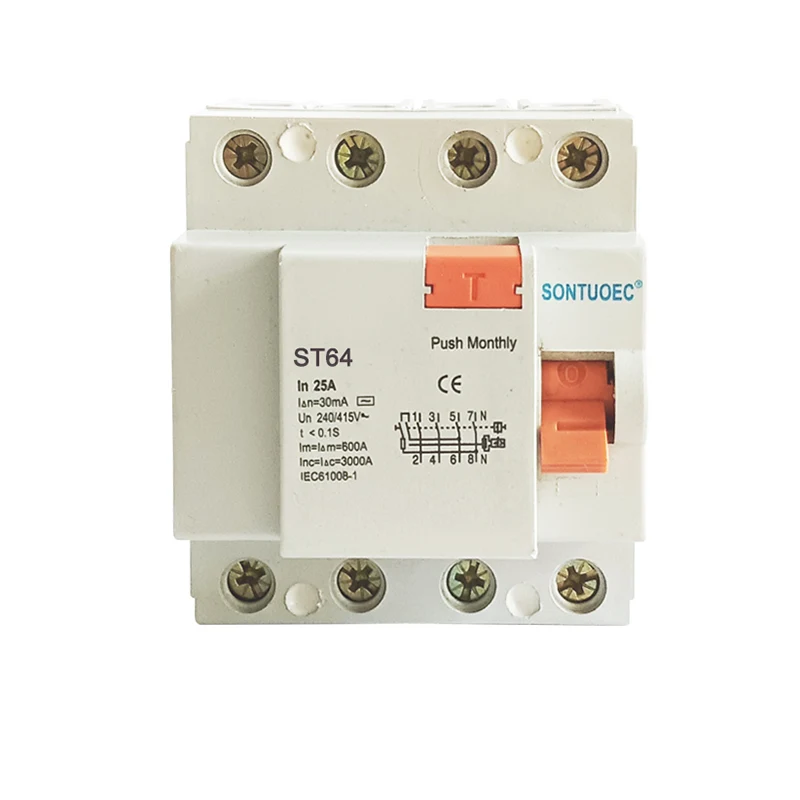

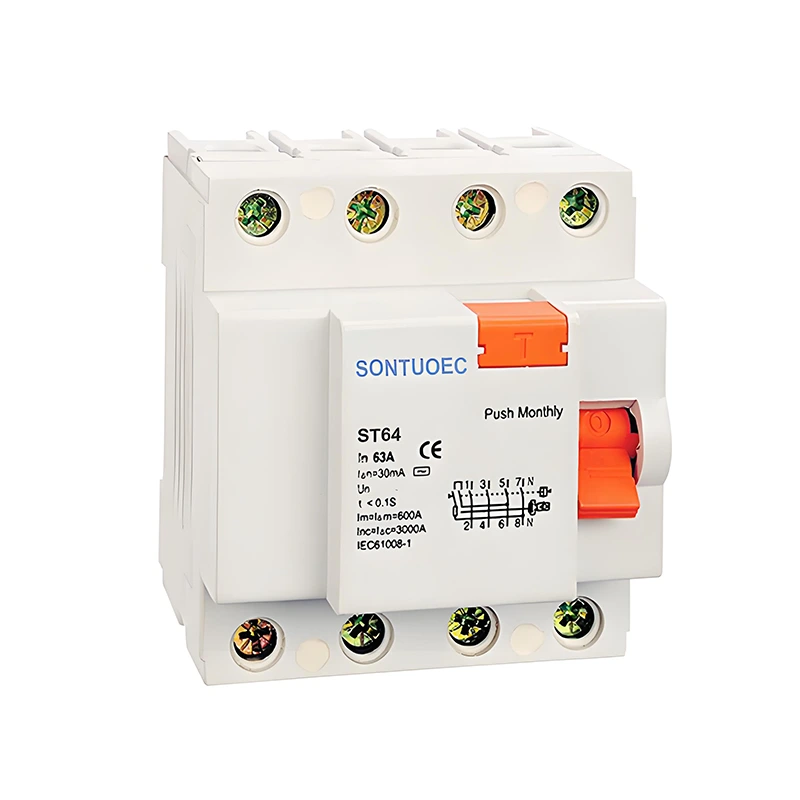

4P 63a /30mA preostali tokovni odklopnik

4P 63A /30MA Preostali tokovni odklopnik je preostali tokovni odklopnik s štirimi polovi (P), ki ima nazivni tok 63A in preostali akcijski tok (tj. Učitni tok puščanja) 30m. nesreče z električno opremo in električni požari.

Model:ST60

Pošlji povpraševanje

Opis izdelka

Standard:	IEC 61008-1
Model:	ST60
Preostale trenutne značilnosti:	In in

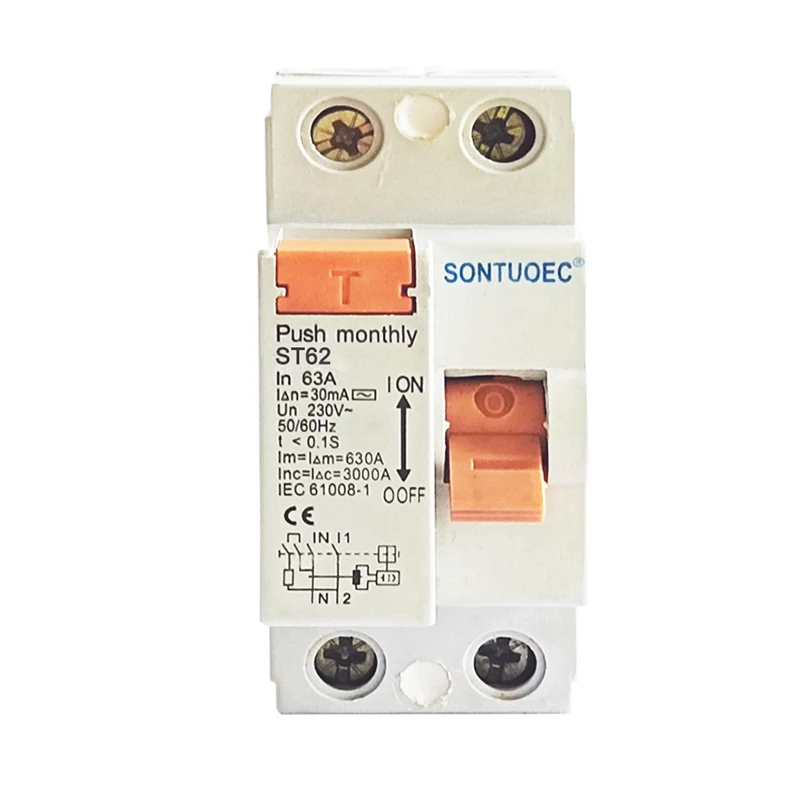

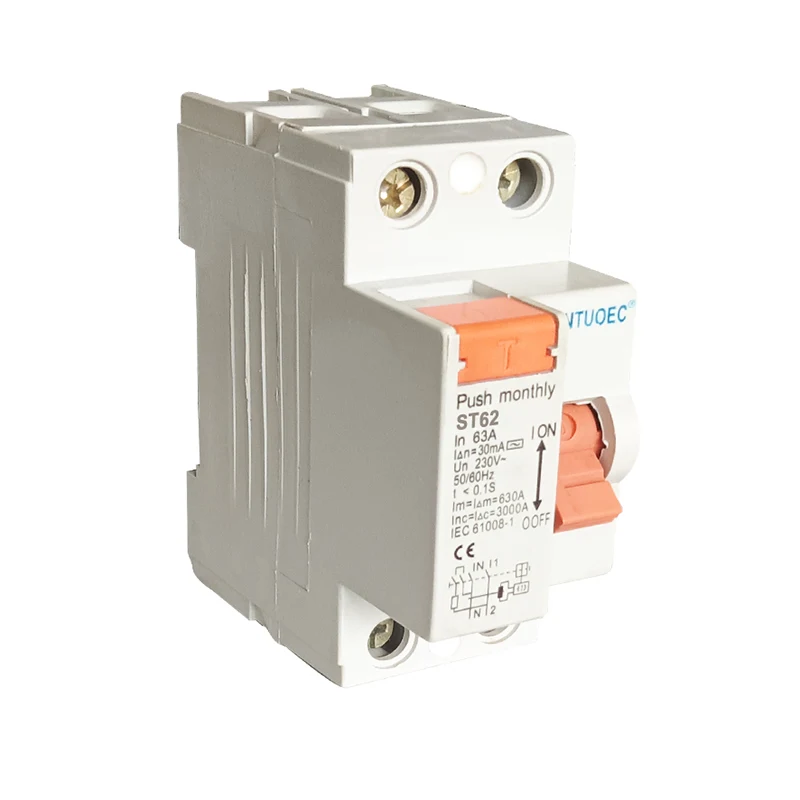

Pol št.:	2p, 4p
Nazivni tok:	16A, 25A, 32A, 40A, 63A;
Nazivna napetost:	230/400V AC
Nazivna frekvenca:	50/60Hz
Nazivni preostali delovni tok IΔN:	10MA, 30MA, 100MA, 300MA, 500MA
Nazivni preostali neobvezni tok I Δno:	≤0.5iΔN
Nazivni pogojni tok kratkega stika inc:	6000A
Nazivni pogojni preostali kratki stik Trenutni iΔC:	6000A
Trajanje spopadanja:	Trenutna triping≤0.1sec
Preostali razpon sprožitve:	0,5IΔN ~ IΔN
Elektro-mehanska vzdržljivost:	4000 ciklov
Pritrdilni navor:	2,0Nm
Priključek za povezavo:	Vijačni priključek stebričkov s sponko

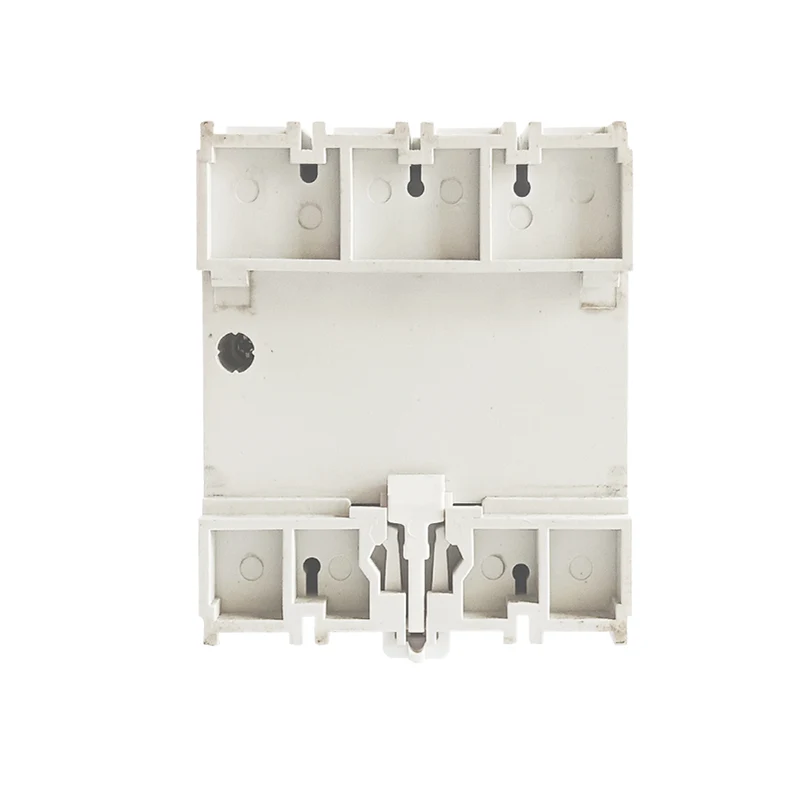

Namestitev:	35 mm pritrditev tirnice

Načelo delovanja

Delovno načelo preostalega toka 4P 63A /30MA temelji na načelu elektromagnetne indukcije. Ko preostali tok v vezju presega nastavljeno vrednost, bo ustvarjen magnetni tok, sorazmeren preostalem toku, in ta tok bo sprožil mehanizem sproščanja, da bo vezje hitro odrezal vezje. Hkrati ima RCCB tudi zaščitno funkcijo preobremenitve in kratkega stika, ko tok v vezju presega nazivno vrednost, sproži tudi delovanje mehanizma za odstranjevanje.

Glavne lastnosti

Štiripolna zasnova: 4p pomeni, da ima odklopnik štiri terminale, ki se običajno uporabljajo v trifaznih štiri-živahnih ali enofaznih tri-živahnih vezjih, ki lahko hkrati odrežejo vse fazne in nič (ali nevtralne) tokove hkrati.

Visoko nazivni tok: 63A Nazivni tok naredi odklopnik vezja, ki lahko prenaša večje obremenitve, ki je primeren za zaščito električne opreme z visoko močjo.

Občutljivo zaznavanje puščanja: Nastavitev preostalega akcijskega toka 30mA je zelo nizka, kar lahko hitro zazna drobno puščanje v vezju in pravočasno odreže vezje, da se zagotovi varnost osebja in opreme.

Varno in zanesljivo: RCCB sprejme mehanizem naprednega sproščanja in kontaktne materiale z odličnimi električnimi in mehanskimi lastnostmi, kar lahko zagotovi pravočasno odrezanje vezja v primeru napak, kot so preobremenitev, kratek krog in puščanje, da se prepreči nesreče.

Scenarij prijave

4P 25A/30MA RCCB se pogosto uporablja v različnih situacijah, ki zahtevajo električno zaščito, kot so:

Stanovanjske in poslovne zgradbe: Uporabljajo se za zaščito električne opreme in osebne varnosti, ki preprečujejo nesreče z električnim udarcem in električne požare.

Industrijske proizvodne linije: Uporabljajo se za zaščito električne opreme, kot so motorji, transformatorji in druga električna oprema pred normalnim delovanjem, pri čemer preprečujejo poškodbe in izklop opreme zaradi puščanja, preobremenitve in drugih razlogov.

Javne ustanove: na primer bolnišnice, šole, knjižnice in drugi kraji, ki se uporabljajo za zagotavljanje varnega delovanja električne opreme in varno porabo električne energije s strani osebja.

4P 63A /30mA Residual Current Circuit Breaker
