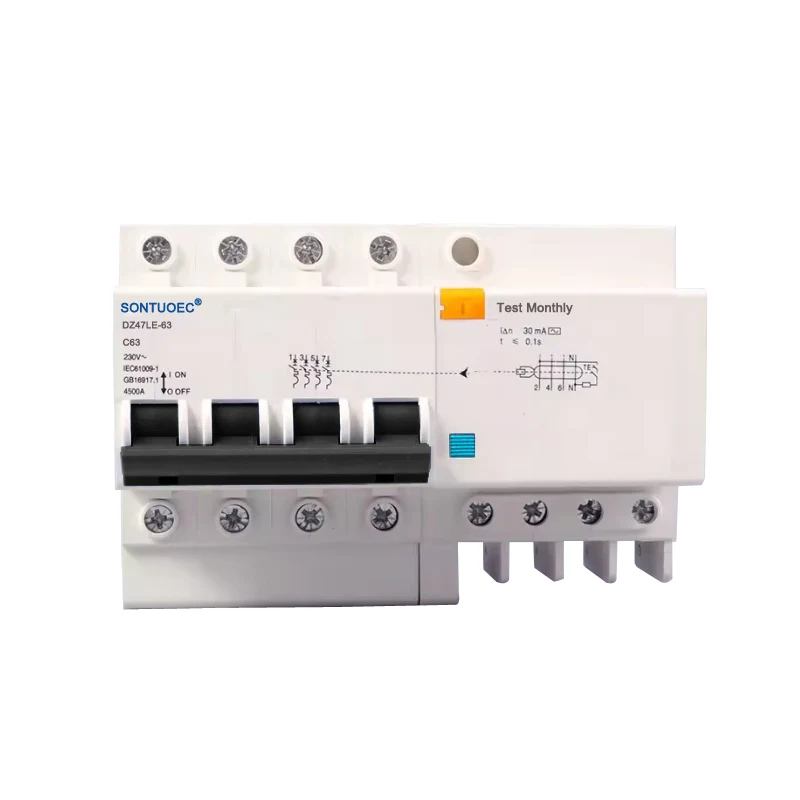

4P RCBO tip AC

Tip 4P RCBO AC je 4-polni odklopnik, ki združuje funkcije zaščite pred preostalim tokom in nadtokovne zaščite, posebej zasnovan za tokokroge izmeničnega toka (AC). Samodejno lahko prekine napajanje, ko v tokokrogu zazna preostali tok (tj. tok uhajanja), da prepreči električne požare in nesreče z električnim udarom. Hkrati ima tudi funkcijo zaščite pred preobremenitvijo, ki lahko samodejno prekine napajanje v primeru preobremenitve ali kratkega stika v tokokrogu, da zaščiti varnost tokokroga in opreme.

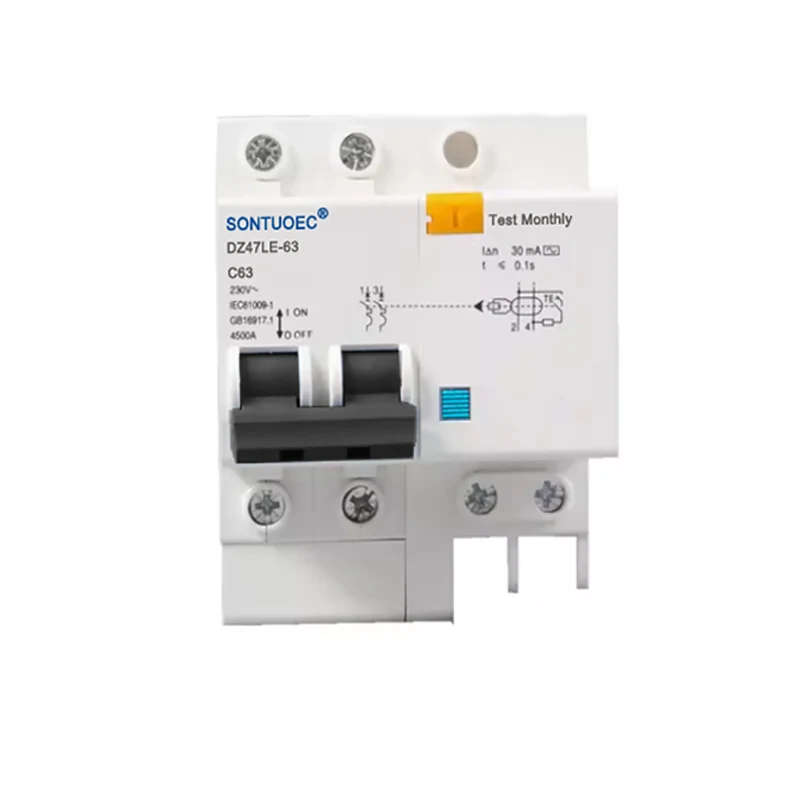

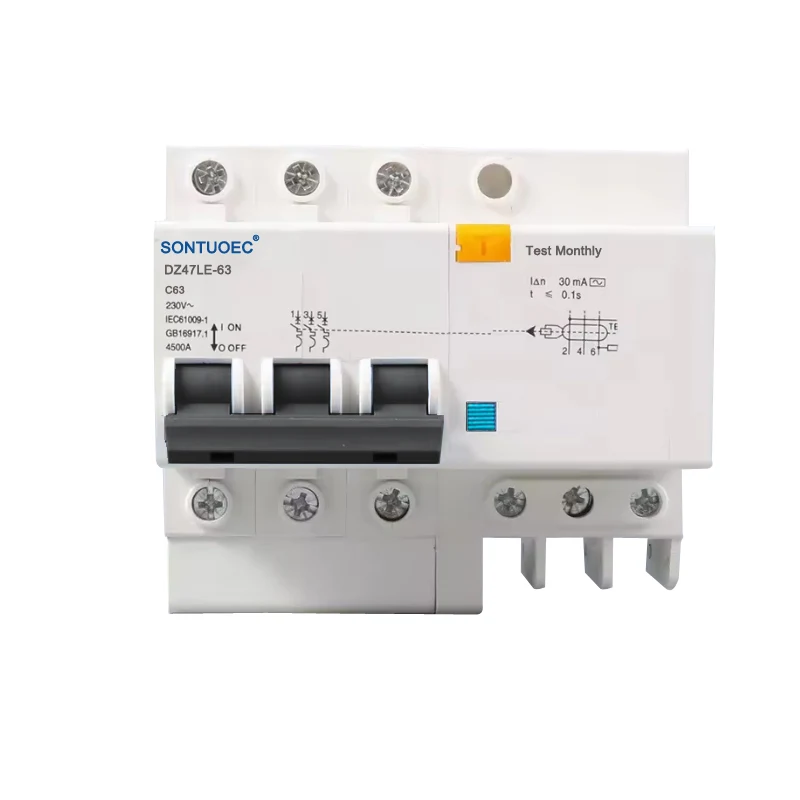

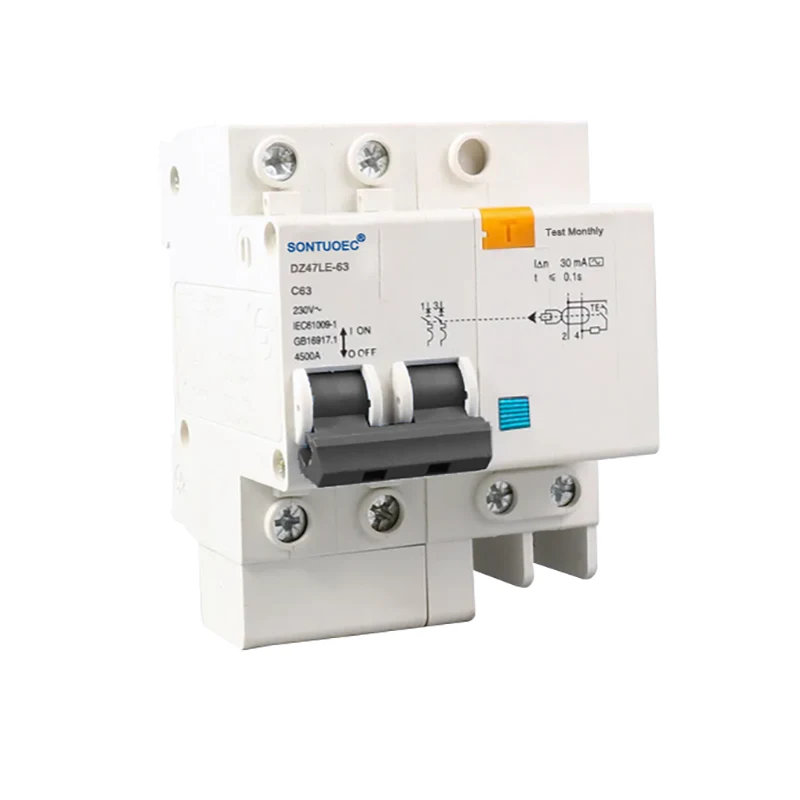

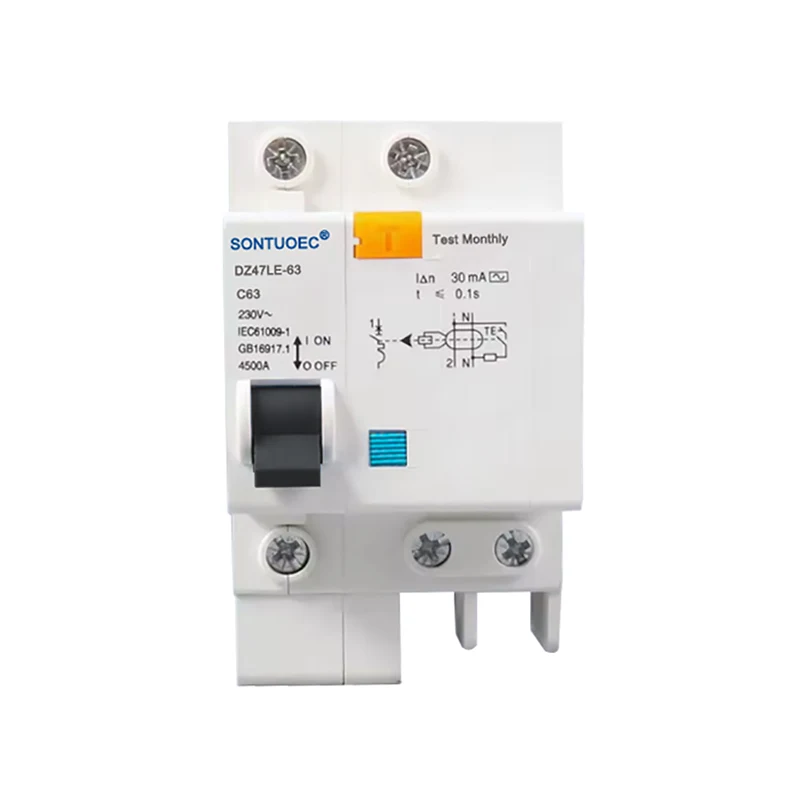

Model:DZ47LE-63

Pošlji povpraševanje

Opis izdelka

ime	Odklopnik na preostali tokokrog s pretokovno zaščito
funkcije	zaščita pred preobremenitvijo/kratkim stikom/uhajanjem
Pole Št	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Prelomna zmogljivost	3kA,4,5KA,6KA
Nazivni tok (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Nazivni preostali delovni tok:	10mA,30mA,100mA,300mA,500mA
Nazivna napetost (V)	240/415v
namestitev	tip din tirnice
standard	IEC61009-1, GB16917-1
certificiranje	CE

Načelo delovanja

Načelo delovanja tipa 4P RCBO AC temelji na vektorski vsoti tokov in na elektromagnetnih principih. Ko tokovi v tokokrogu na požarni (L) in ničelni (N) žici niso enaki po velikosti, vektorska vsota tokov na primarni strani transformatorskega vezja ni enaka nič, kar ustvarja inducirano napetost v sekundarni stranski tuljavi. Ta inducirana napetost se doda elektromagnetnemu releju in ustvari vzbujalni tok, ki ustvari povratno razmagnetno silo. Ko tok napake doseže vrednost obratovalnega toka RCBO, bo ta povratna sila razmagnetenja povzročila, da se armatura znotraj elektromagnetnega releja izklopi iz jarma, kar potisne delovni mehanizem, da deluje in prekine vezje toka napake.

Elektronski odklopnik za zaščito pred uhajanjem ozemljitve serije DZ47LE-63 je primeren za enofazno stanovanjsko vezje AC 50Hz/60Hz, nazivno napetost 230V in nazivni tok 6A~63A; 400V za trifazno vezje AC 50Hz/60Hz. Lahko zaščiti vezje pred preobremenitvijo in kratkim stikom. Prednosti tega izdelka so majhna prostornina, visoka prekinitvena zmogljivost, žica pod napetostjo in ničelni vod sta istočasno odrezana, prav tako pa je oseba zaščitena pred električnim udarom v primeru požarne žice in ničelnega voda, povezanih vzvratno.

Skladen je s standardom IEC61009-1,GB16917.1.

funkcija:

1). Zagotavlja zaščito pred električnim udarom, ozemljitveno napako, uhajajočim tokom;

2). Zagotavlja zaščito pred preobremenitvijo, kratkim stikom in prenapetostjo;

3). Majhna prostornina, visoka prekinitvena zmogljivost; žica pod napetostjo in ničelna linija sta odrezana hkrati;

4). Majhna velikost in teža, enostavna namestitev in ožičenje, visoka in vzdržljiva zmogljivost

5). Zaščiti pred izklopom zaradi nepravilnega delovanja zaradi trenutne napetosti in trenutnega toka.

Značilnosti in prednosti

Večnamenska zaščita: tip 4P RCBO AC združuje zaščito pred preostalim tokom in zaščito pred prevelikim tokom, da zagotovi celovito zaščito tokokrogov in opreme.

Visoka občutljivost: Visoko občutljiva zaščita pred nenadno uporabo ali počasnim naraščanjem preostalega sinusnega izmeničnega toka zagotavlja ločitev.

Širok spekter uporabe: Primerno za izmenična tokokroga v domačih, industrijskih in komercialnih sistemih za distribucijo električne energije, zlasti za ožičenje en ogenj ena nič.

Enostaven za namestitev in vzdrževanje: razumna konstrukcijska zasnova, enostaven za namestitev in hkrati enostaven za vzdrževanje in remont.

Scenariji uporabe

4P RCBO AC tip se pogosto uporablja za zaščito izmeničnega tokokroga v domovih, pisarnah, poslovnih prostorih in industrijskih objektih. Posebej primeren je za aplikacije, ki zahtevajo zaščito požarnih in ničelnih žic, kot so svetlobna vezja, vezja vtičnic in zaščita opreme, kot so motorji.
