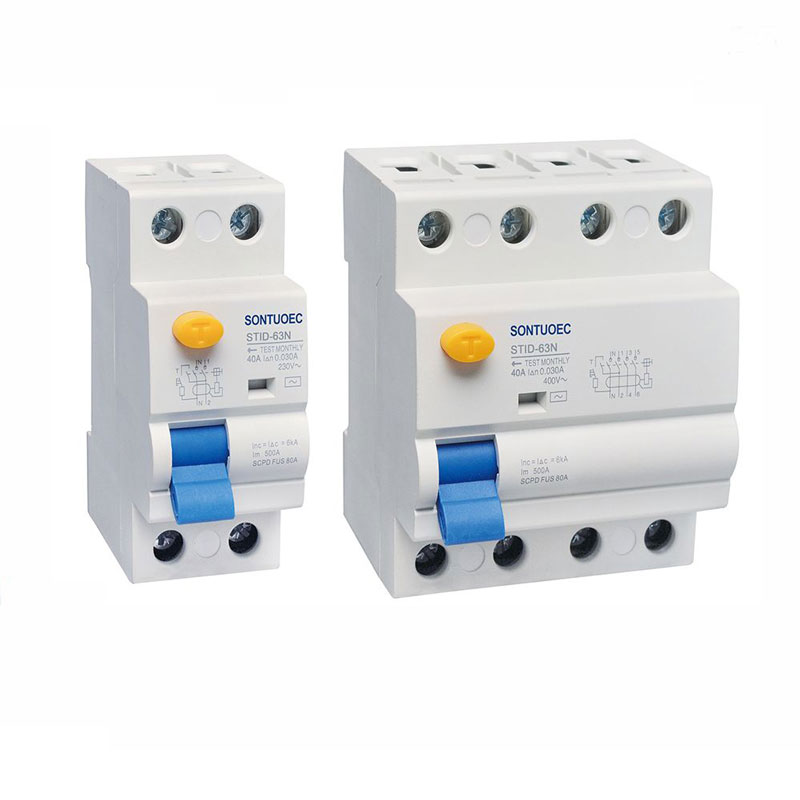

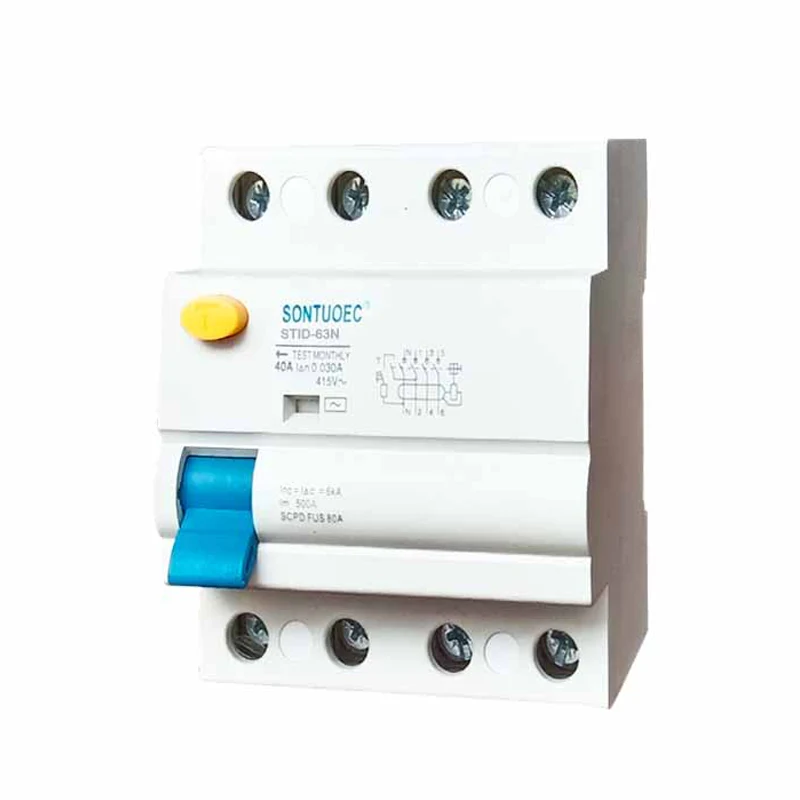

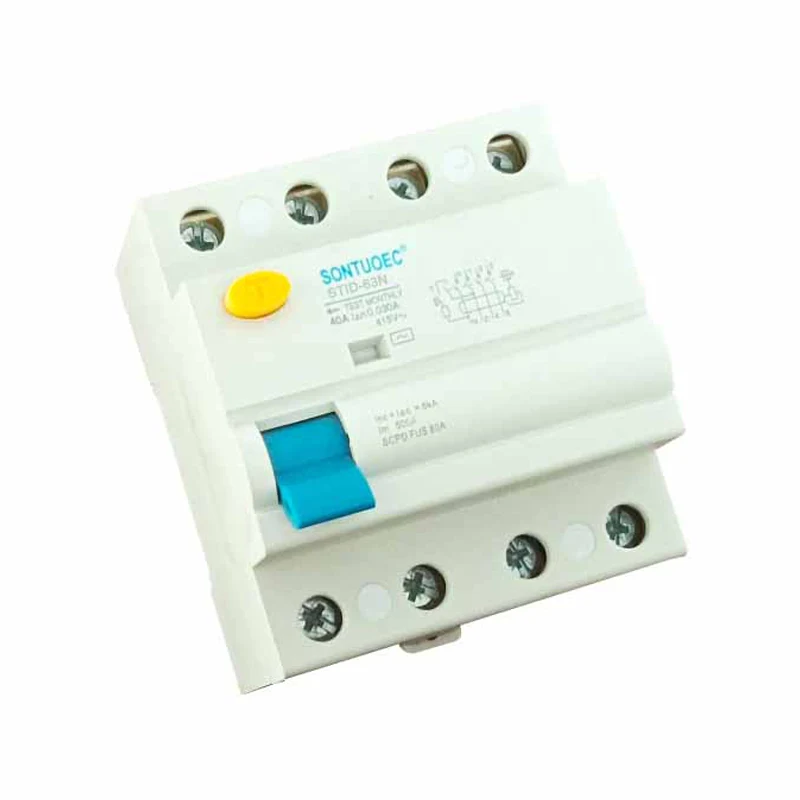

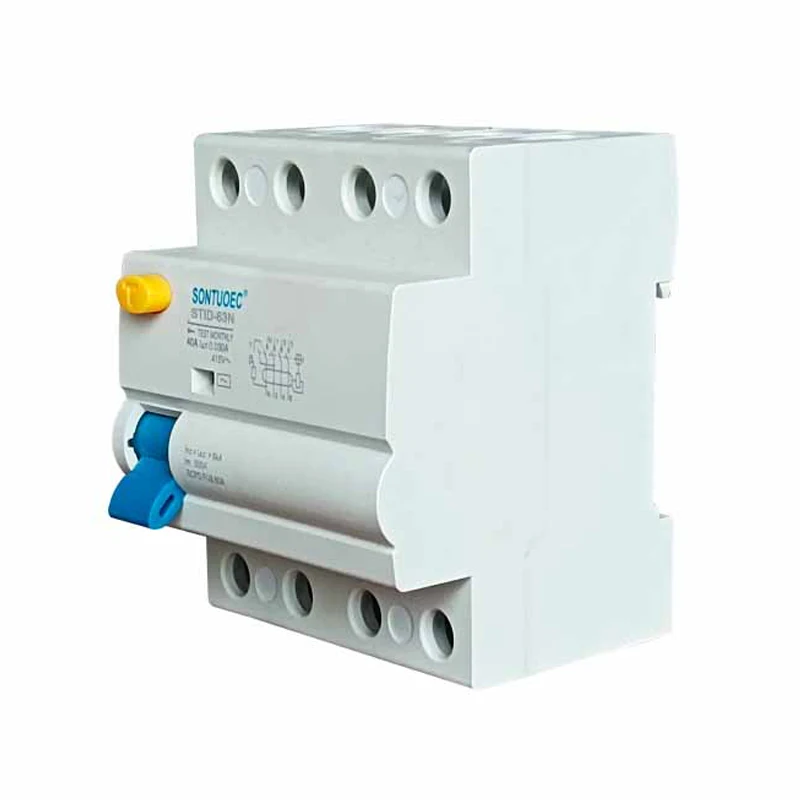

63a/100mA preostali tokovni odklopnik RCCB

63A/100MA ODBOR TOČKI RAZBOR RCCB je tok v vezju, ki ni običajni obratovalni tok, ki se lahko ustvari zaradi škode za izolacijo opreme, osebnega električnega udarca ali ozemljitvenih napak itd. Glavna funkcija RCCB je, da hitro odreže vezje, ko se preostali tok odkrije kot prednastavitvena vrednost.

Model:STID-63N

Pošlji povpraševanje

Opis izdelka

Standard:	IEC 61008-1
Model:	Znak-63n
Preostale trenutne značilnosti:	In in
Pol št.:	2p, 4p
Nazivni tok:	16A, 25A, 32A, 40A, 63A;
Nazivna napetost:	230/400V AC
Nazivna frekvenca:	50/60Hz
Nazivni preostali delovni tok IΔN:	10MA, 30MA, 100MA, 300MA, 500MA
Nazivni preostali neobvezni tok I Δno:	≤0.5iΔN
Nazivni pogojni tok kratkega stika inc:	6000A
Nazivni pogojni preostali kratki stik Trenutni iΔC:	6000A
Trajanje spopadanja:	Trenutna triping≤0.1sec
Preostali razpon sprožitve:	0,5IΔN ~ IΔN
Elektro-mehanska vzdržljivost:	4000 ciklov
Pritrdilni navor:	2,0Nm

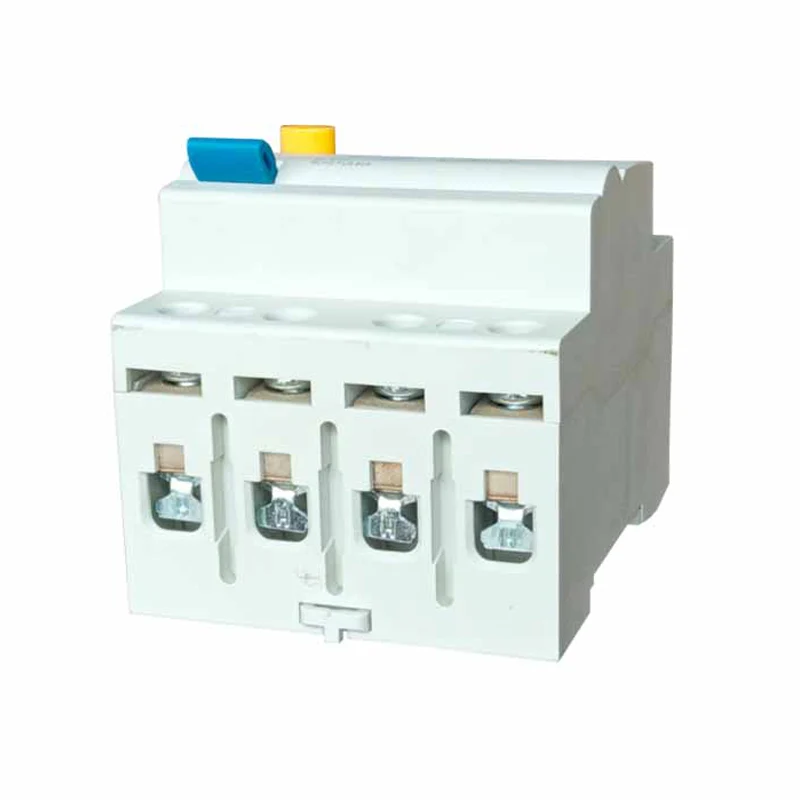

Priključek za povezavo:	Vijačni priključek stebričkov s sponko

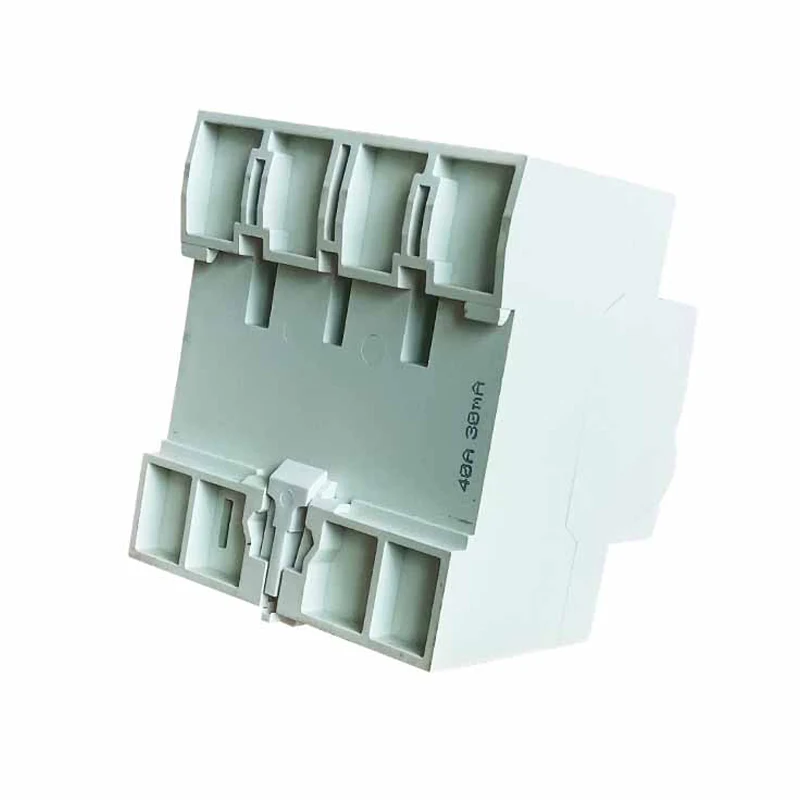

Namestitev:	35 mm pritrditev tirnice

Načelo delovanja

Načelo delovanja RCCB temelji na načelih elektromagnetne indukcije in trenutnega ravnovesja. Ko preostali tok v vezju preide skozi transformator, transformator ustvari ustrezen magnetni tok. Ta magnetni tok se pretvori v električni signal in obdela elektronsko vezje. Ko predelani električni signal doseže prednastavljeni prag, RCCB sproži mehanizem sproščanja, zaradi česar je odklopnik hitro odrezal vezje.

Glavne lastnosti

Visoka občutljivost: RCCB je sposoben zaznati majhne preostale tokove, običajno manjše od 30mA (natančna vrednost je odvisna od specifikacij izdelka), kar pomaga, da se pravočasno odrežejo vezje, preden pride do nesreč z električno opremo.

Hiter odziv: RCCB lahko hitro odreže vezje v nekaj milisekundah po zaznavanju preostalega toka, kar učinkovito preprečuje nesreče z električnim udarcem in širjenje električnih požarov.

Varno in zanesljivo: RCCB sprejme napredne elektronske komponente in mehanizem odklopa z visoko zanesljivostjo in stabilnostjo. Hkrati ima tudi zaščitne funkcije preobremenitve in kratkega stika, ki lahko v celoti zaščitijo varnost vezij in opreme.

Enostaven za namestitev in vzdrževanje: RCCB običajno sprejme modularno zasnovo, kompaktno strukturo in enostaven za namestitev. Prav tako ima enostaven za prikaz in nadomešča stike za rutinsko vzdrževanje in pregled.

Scenariji prijave

63A/100MA preostali tokovni odklopnik RCCB se pogosto uporablja v različnih situacijah, v katerih je potrebna električna zaščita, vključno z, vendar ne omejeno na:

Stanovanjske in poslovne stavbe: za zaščito električne opreme in osebne varnosti pred nesrečami električnega udarca in električnih požarov. V domovih so RCCB običajno nameščeni v distribucijskih škatlah kot glavna ali veja zaščita za domača vezja.

Industrijska proizvodna linija: Uporablja se za zaščito normalnega delovanja električne opreme, kot so motorji, transformatorji itd., In preprečevanje poškodb in izklopa opreme, ki jo povzročajo puščanje in preobremenitev. Na industrijskem polju so RCCB običajno nameščeni na napajalnem koncu električne opreme kot zaščitna naprava opreme.

Javni objekti: na primer bolnišnice, šole, knjižnice in drugi kraji, RCCB se uporabljajo za zagotovitev varnega delovanja električne opreme in varne uporabe električne energije s strani osebja. Ti kraji imajo običajno večje zahteve za električno varnost, zato se RCCB širše uporabljajo.
