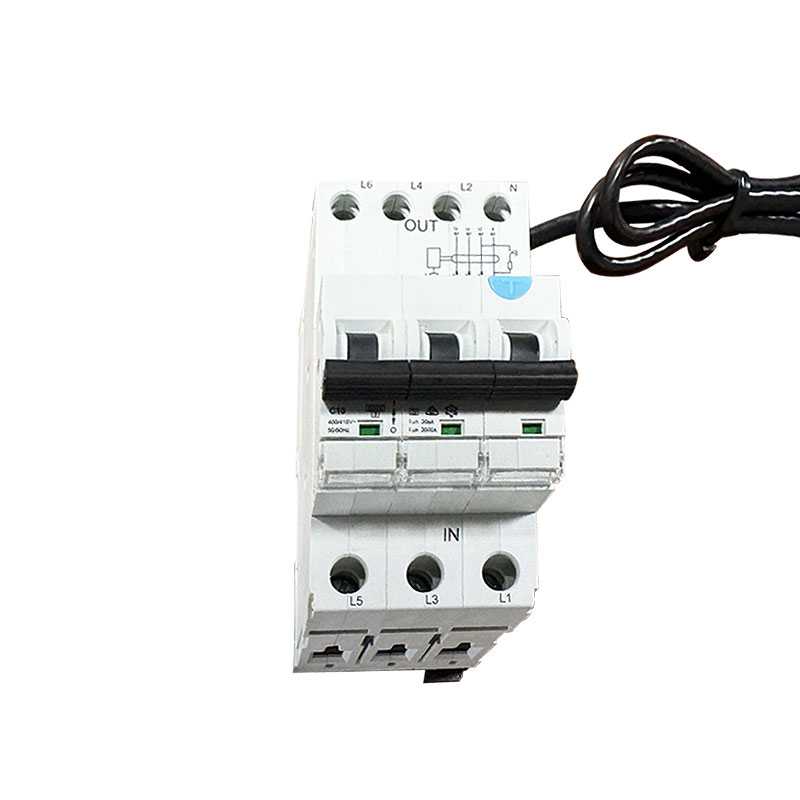

6ka 3p+N odklopnik tokokroga a (AC) tipa RCBO s kablom

SONTUOEC je eden od kitajskih dobaviteljev/proizvajalcev, specializiranih za proizvodnjo različnih majhnih električnih naprav. 6ka 3P+N odklopnik puščanja a (AC) tipa RCBO s kablom se večinoma uporablja v AC 50Hz(60Hz), nazivna napetost 110/220V, 120/240V, nazivni tok 6A do 40A nizkonapetostni terminalski distribucijski sistem. RCBO STRO3-40L je enak funkciji MCB+RCD; Uporablja se za zaščito pred električnim udarom in zaščito pred posrednim stikom s človekom, zaščito električne opreme, ko človeško telo dotika elektrike ali električnega omrežja, tok uhajanja preseže predpisano vrednost ter zaščito pred preobremenitvijo in kratkim stikom.

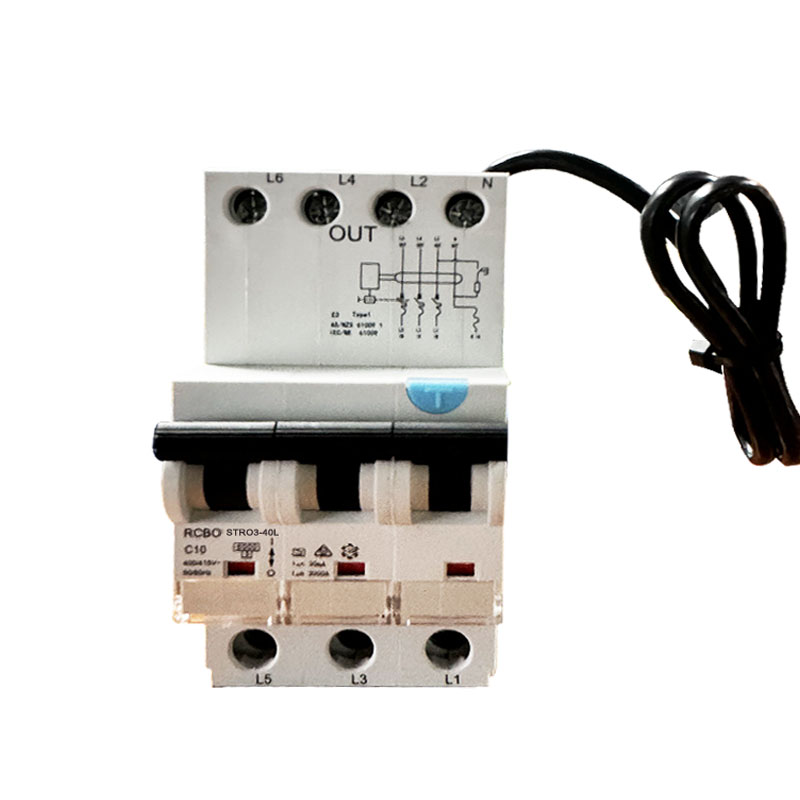

Model:STRO3-40L

Pošlji povpraševanje

Opis izdelka

Tehnični podatki:

Sandard

IEC/EN61009-1

Električne lastnosti

Vrsta (val zaznana oblika ozemljitvenega uhajanja)

Elektromagnetno vrsta

Nazivni tok In

A, AC

Poljaki

(1P+N)

Nazivna napetost

110/220,120V

Nazivni tok:

6,10,16,20,25,32,40A

Nazivna občutljivost I△n

0,01,0,03,0,1

Izolacijska napetost Ui

500

Ocenjeni ostanek izdelave in

500

prekinitvena zmogljivost I△m

Tok kratkega stika I△c

6000

SCPD varovalka

6000, 10000A

BitmapBitmapBitmapBitmap

Nazivna frekvenca

50/60

Stopnja onesnaženosti

Mehanske lastnosti

Električni življenje

4000

Mehansko življenje

4000

Stopnja zaščite

IP20

Temperatura okolja

ºC

-5~+40(Glejte posebno uporabo popravek temperaturne kompenzacije)

(z dnevnim povprečjem ≤35ºC)

Temperatura skladiščenja

ºC

-25~+70

Namestitev

Terminal vrsto povezave

Kabel/U-tip zbiralka/zatična zbiralka

Velikost priključka zgoraj/spodaj za kabel

mm²

AWG

18-5

Velikost terminala zgoraj/spodaj za zbiralka

mm²

AWG

18-5

Zatezni moment

N^*m

In-lbs

Montaža

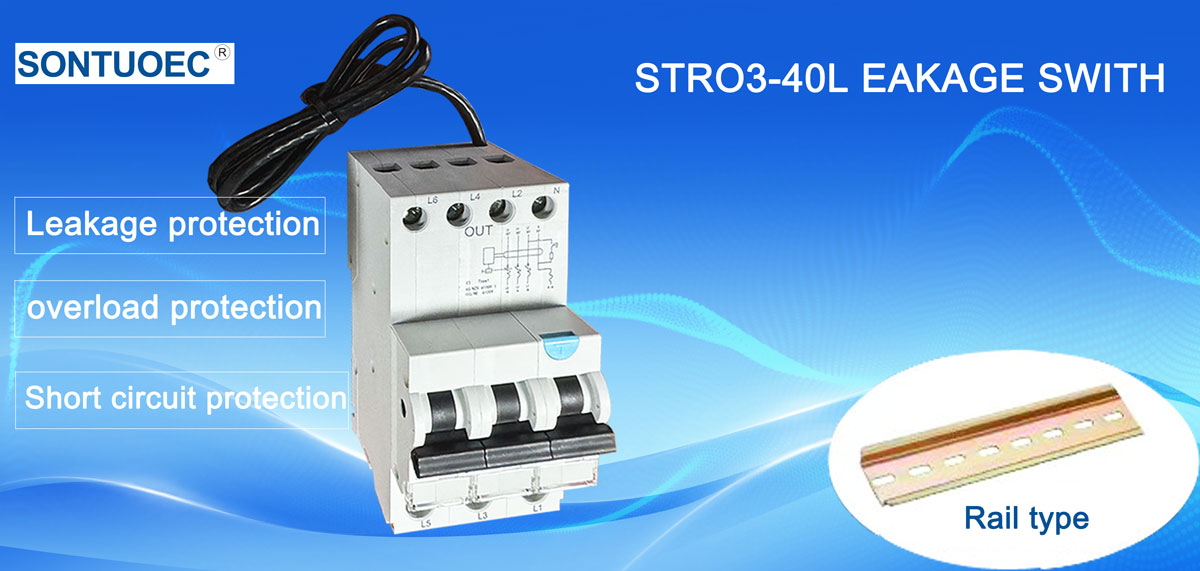

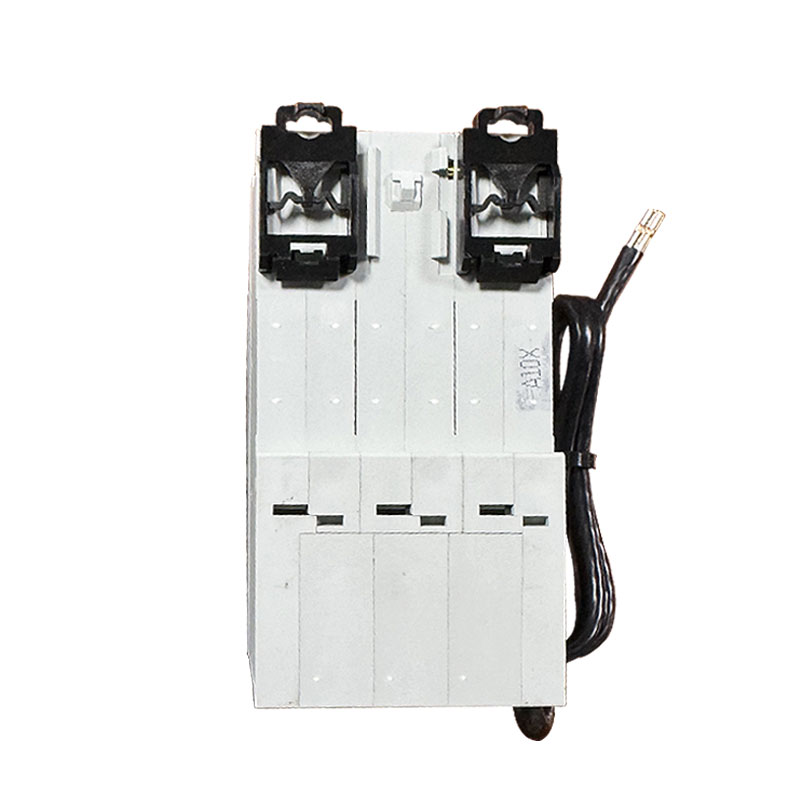

Vklopljeno DIN letev EN 60715 (35 mm) s pomočjo hitre sponke

Povezava

Od zgoraj in spodaj

Glavne značilnosti in funkcije

Zaščita pred preostalim tokom: Ko preostali tok (tj. tok uhajanja) v tokokrogu doseže vnaprej nastavljeno vrednost, lahko RCBO hitro prekine tokokrog in tako prepreči nesreče z električnim udarom in električni požar.

Zaščita pred preobremenitvijo: Ko tok v tokokrogu preseže nazivni tok RCBO, lahko prekine tokokrog v določenem časovnem obdobju in tako prepreči poškodbe tokokroga ali požarne nesreče, ki jih povzroči preobremenitev.

Zaščita pred kratkim stikom: Ko v vezju pride do kratkega stika, lahko RCBO hitro prekine tok kratkega stika in zaščiti varnost vezja in opreme.

Značilnosti sprostitve tipa B: Kot je navedeno zgoraj, so RCBO tipa B še posebej primerni za obremenitve, ki niso občutljive na trenutne preobremenitve, ampak občutljive na dolgotrajne preobremenitve.

Scenariji uporabe

6ka 3p+N odklopnik tokokroga tipa a (AC) RCBO s kablom se široko uporablja na mestih, kjer so potrebne različne zaščitne funkcije tokokroga, zlasti tista tokokroga, ki uporabljajo obremenitve s posebnimi zahtevami glede značilnosti preobremenitve. primer:

Stanovanjske in poslovne zgradbe: uporabljajo se za zaščito tokokrogov razsvetljave, tokokrogov vtičnic itd., da se zagotovi osebna varnost in varnost opreme.

Industrijska mesta: za zaščito različne industrijske opreme, kot so uporovni grelniki, žarnice z žarilno nitko itd., da preprečite poškodbe opreme ali požarne nesreče zaradi preobremenitve ali puščanja.

Kmetijstvo in vrtnarstvo: uporablja se za zaščito kmetijske opreme, kot so rastlinjaki, namakalni sistemi itd., da se zagotovi normalno delovanje opreme in varnost osebja.

Varnostni ukrepi in vzdrževanje

Pravilna izbira nazivnega toka: Ko izbirate 6ka 3p+N odklopnik na uhajanje a (AC) tipa RCBO s kablom, morate izbrati ustrezno vrednost nazivnega toka na podlagi nazivnega toka in značilnosti bremena.

Periodični pregledi in vzdrževanje: Občasno preglejte in vzdržujte RCBO, da zagotovite, da deluje zanesljivo, je varno ožičen in ni poškodovan ali koroziven.

Izogibajte se napačnemu delovanju: Pri nameščanju in uporabi je treba paziti, da se RCBO ne namesti v okolje, dovzetno za motnje, da preprečite njegovo napačno delovanje.

Pravočasna obravnava napak: Ko RCBO odpove ali deluje, je treba ugotoviti vzrok in pravočasno odpraviti težave, da se zagotovi varno delovanje vezja.
