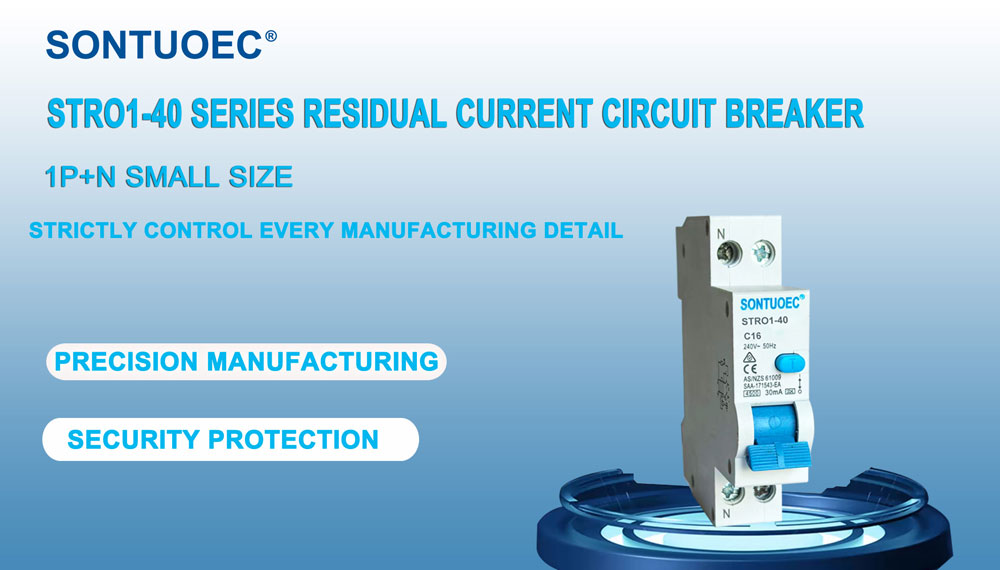

6ka Odklopnik na diferenčni tok, zaščita pred prekomernim tokom RCBO

SONTUOEC je eden od kitajskih dobaviteljev/proizvajalcev, specializiranih za proizvodnjo različnih malih električnih naprav STRO1-40 RCBO, polno ime je zaščitno stikalo na diferenčni tok z zaščito pred prevelikim tokom. Je električna varnostna naprava, ki združuje zaščito pred preobremenitvijo, zaščito pred kratkim stikom in zaščito pred uhajanjem ter se pogosto uporablja v električnih sistemih v stanovanjskih, poslovnih in industrijskih območjih za zagotavljanje osebne varnosti in varnega delovanja opreme. STRO7-40 RCBO je pomembna električna varnostna naprava z zaščito pred preobremenitvijo, kratkim stikom in zaščito pred uhajanjem. Z razumevanjem njegovega načela delovanja, značilnosti, scenarijev uporabe ter metod izbire in namestitve lahko bolje uporabljate in vzdržujete STRO7-40 RCBO, da zagotovite varno delovanje električnih sistemov.

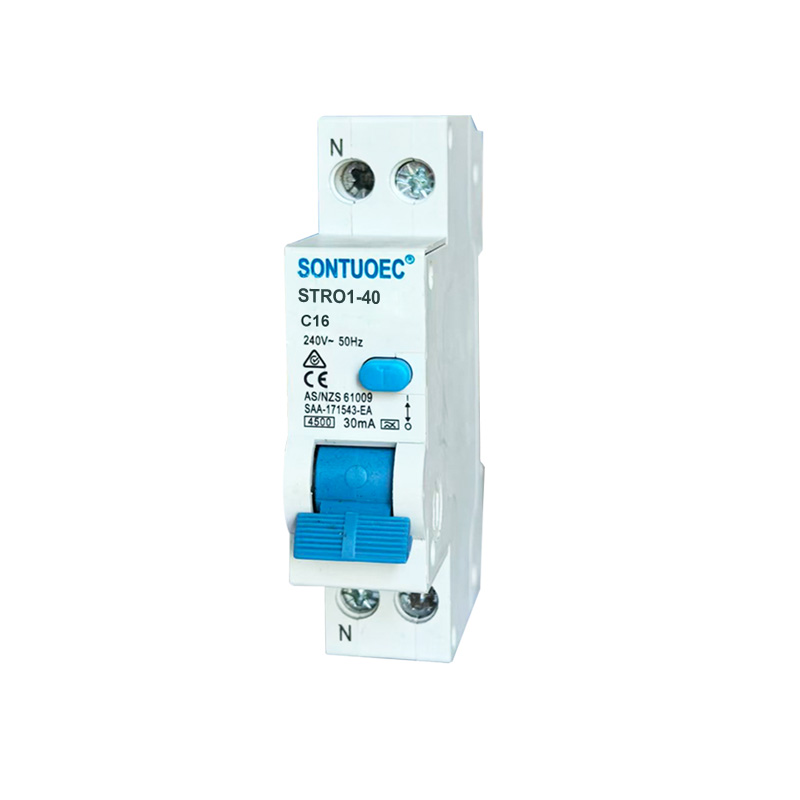

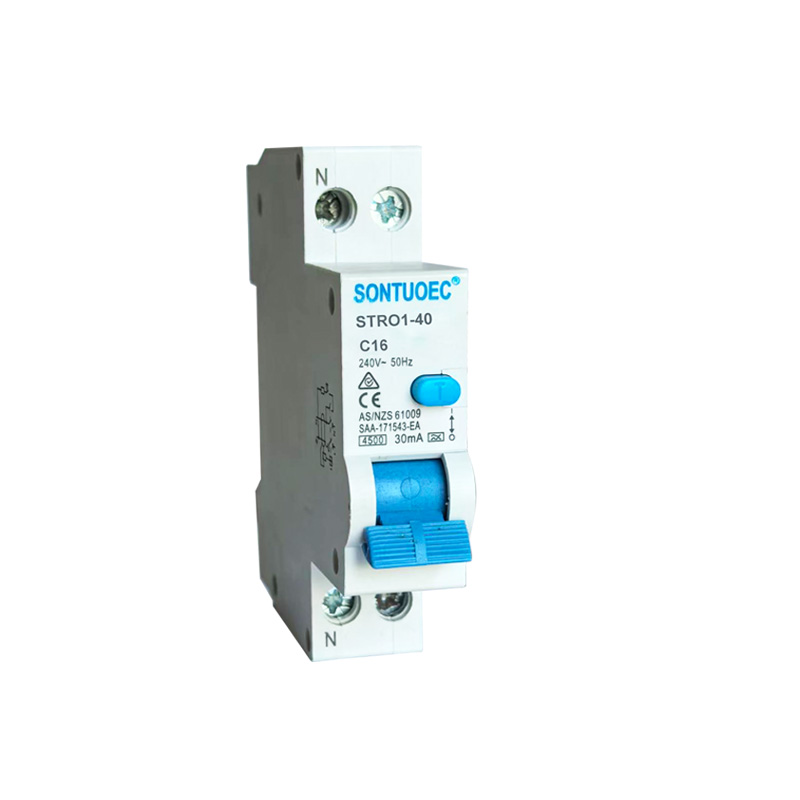

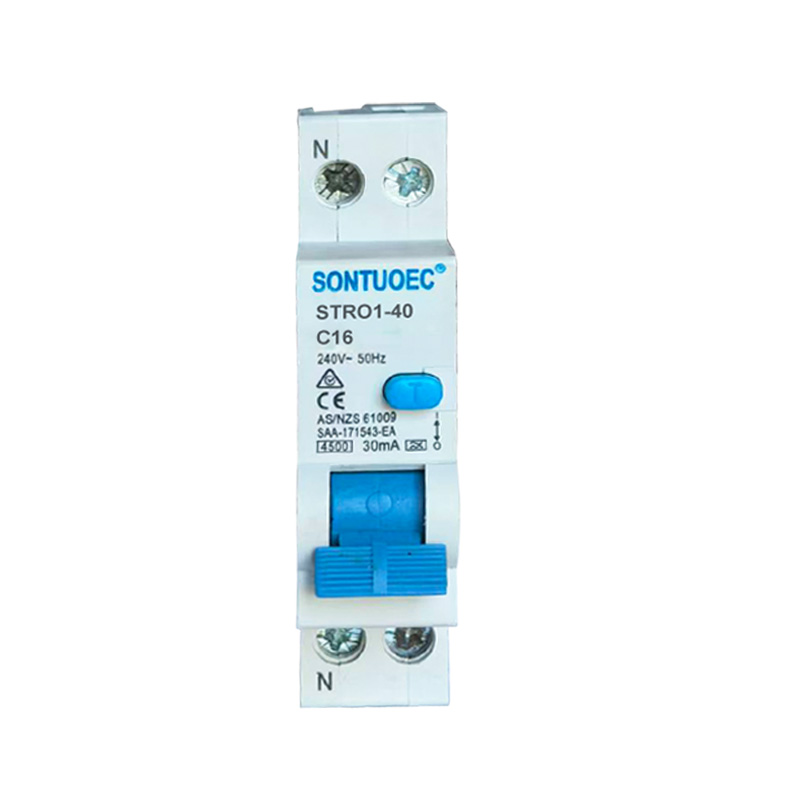

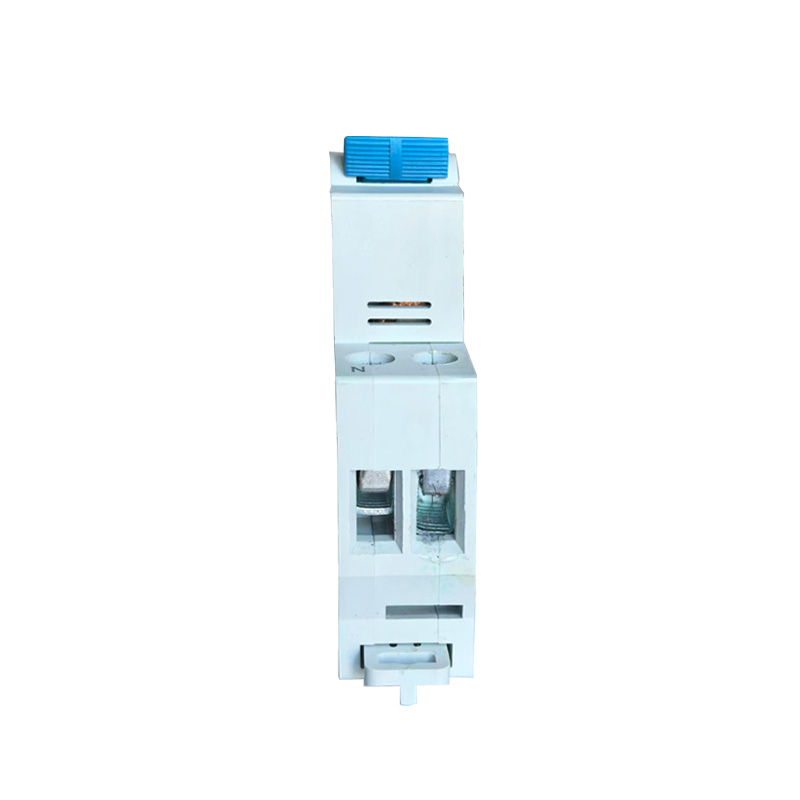

Model:STRO1-40

Pošlji povpraševanje

Opis izdelka

Tehnični podatki:

Sandard			IEC/EN 61009-1
Električni	Vrsta (valovna oblika zaznanega ozemljitvenega uhajanja)		Elektronski tip
funkcije	Nazivni tok In	A	A, AC
	Poljaki	P	1P+N
	Nazivna napetost	V	AC 230
	Nazivni tok:		6,10,16,20,25,32,40A
	Nazivna občutljivost I△n	A	0,01,0,03,0,1,0,3,0,5
	Izolacijska napetost Ui	V	250
	Ocenjeni ostanek izdelave in	A	500
	prekinitvena zmogljivost I△m	A	500
	Tok kratkega stika I△c	A	45.006.000
	Nazivna frekvenca	Hz	50/60
	Stopnja onesnaženosti		2
Mehanski	Električna življenjska doba	t	4000
funkcije	Mehansko življenje	t	10000
	Stopnja zaščite		IP20
	Temperatura okolja	ºC	-25~+40
	(z dnevnim povprečjem ≤35ºC)	ºC	-25~+40
	Temperatura skladiščenja	ºC	-25~+70
Namestitev	Vrsta priključka terminala		Kabel/U-tip zbiralke/pin-tip zbiralke
	Velikost priključka zgoraj/spodaj za kabel	mm2	25
	Velikost priključka zgoraj/spodaj za kabel	AWG	18-5
	Velikost sponke zgoraj/spodaj za zbiralko	mm2	25
	Velikost sponke zgoraj/spodaj za zbiralko	AWG	18-3
	Montaža		Na DIN letev EN 60715 (35 mm) s pomočjo hitre sponke
	Povezava		Od zgoraj in spodaj

Glavne funkcije STRO1-40 RCBO

Zaščita pred preobremenitvijo: Ko tok v tokokrogu preseže nazivno vrednost STRO1-40 RCBO, bo samodejno prekinil tokokrog v določenem časovnem obdobju, da prepreči pregrevanje tokokroga in opreme ter se tako izogne požaru in poškodbam.

Zaščita pred kratkim stikom: Ko v tokokrogu pride do kratkega stika, bo STRO1-40 RCBO hitro prekinil tokokrog, da prepreči, da bi tok kratkega stika povzročil resno škodo na tokokrogu in opremi.

Zaščita pred uhajanjem: STRO1-40 RCBO je sposoben zaznati preostali tok (tj. tok uhajanja) v tokokrogu. Ko preostali tok preseže nastavljeni prag, bo STRO1-40 RCBO v zelo kratkem času prekinil tokokrog, da prepreči nesreče z električnim udarom in električni požar.

Načelo delovanja STRO1-40 RCBO

STRO1-40 RCBO vsebuje notranji termomagnetni detektor sprožitve (za zaščito pred preobremenitvijo in kratkim stikom) in detektor preostalega toka (za zaščito pred uhajanjem). Ko je tok ali preostali tok v tokokrogu nenormalen, ustrezen udarec sproži sprožilni mehanizem STRO7-40 RCBO, zaradi česar ta hitro prekine tokokrog.

1. Toplotni magnetni triper: uporablja toploto in magnetno polje, ki nastane, ko tok prehaja skozi prevodnik, da sproži sprožitev. Ko je tok previsok, se prevodnik segreje in ustvari magnetno polje, zaradi česar se bimetal znotraj termomagnetnega udarnika upogne ali pa magnet pritegne železno jedro in tako sproži sprožilni mehanizem.

2. Detektor preostalega toka: uporablja tokovni transformator ničelnega zaporedja za zaznavanje preostalega toka v vezju. Ko preostali tok preseže nastavljeni prag, bo detektor preostalega toka poslal signal sprožilnemu mehanizmu, da prekine vezje.

Lastnosti STRO1-40 RCBO

Večnamenska integracija: STRO1-40 RCBO združuje funkcije zaščite pred preobremenitvijo, kratkim stikom in uhajanjem, kar poenostavi načrtovanje in namestitev električnih sistemov.

Visoka občutljivost: STRO1-40 RCBO lahko hitro zazna in prekine nenormalne in preostale tokove v tokokrogu, kar zagotavlja zanesljivo zaščito.

Enostaven za namestitev in vzdrževanje: STRO1-40 RCBO so običajno modularizirani za enostavno namestitev in vzdrževanje.

Visoka varnost: STRO1-40 RCBO so strogo testirani in certificirani za visoko varnost in zanesljivost za zagotavljanje varnega delovanja električnih sistemov.

Scenariji uporabe STRO1-40 RCBO

STRO1-40 RCBO se pogosto uporabljajo v električnih sistemih v stanovanjskih, komercialnih in industrijskih sektorjih, zlasti tistih, ki zahtevajo sočasno zaščito pred preobremenitvijo, kratkim stikom in zaščito pred uhajanjem ozemljitve. Običajno so nameščeni v razdelilnih omarah, stikalnih ploščah ali krmilnih omaricah za zaščito tokokrogov in opreme pred poškodbami, ki jih povzročita nenormalni tok in napetost, ter za preprečevanje električnega udara.
