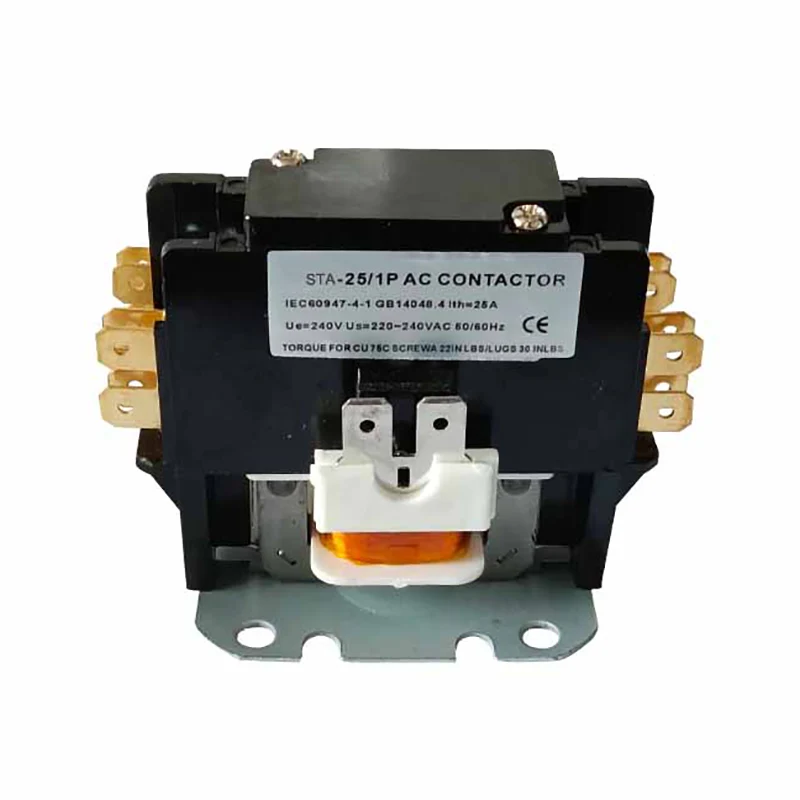

Klimatska naprava AC kontaktorja

Klimatska kondicija AC kontaktorji so dokončno namenski kontaktor AC so zasnovani za uporabo v hladilniku, klimatski napravi in električnih ogrevalnih systensu. Napajalne priključke je mogoče izvesti z bodisi vijačnimi sponkami s hitrimi priključki ali priključki s hitrimi priključki

Pošlji povpraševanje

Opis izdelka

Model št	Polna obremenitev	Uporovni ojačevalniki (a)	Pol št.	Napetost tuljave ( V)	Linijska napetost (v)	Max HP		-
Model št	AMPS (A)	Uporovni ojačevalniki (a)	Pol št.	50/60Hz	Linijska napetost (v)	Napetost (V)	Samski Faza	Tri Faza
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Izolacijski material	Kontaktni blok in nosilec sta visoko kakovostna Termosetska smola z električno kakovostjo
Temperaturno območje	-40 ° F do 150 ° F; -5-+40
Mehanska življenjska doba (brez obremenitve)	Ustreza standardom UL in ARI Specifikacije
Electricl Life	Ustreza specifikacijam UL in ARI Standardno
Teža (približno)	9,25 oz
Frekvenca tuljav	50/60Hz
Izolacija tuljave	Razred B (130 ° C)
Odpoved	Tlačni konektor in dvojni 1/4 Q.C
Delovati	85% nominalne tuljave; 110% največji sef delovati
Delni cikel	Neprekinjeno

Struktura in značilnosti

Struktura:

Elektromagnetni sistem: vključuje komponente, kot so tuljave, jedra itd., Ki se uporabljajo za ustvarjanje magnetnega toka za pogon odpiranja in zapiranje kontaktnega sistema.

Kontaktni sistem: Vključuje glavni stik in pomožni stik. Glavni stik se uporablja za prenos nazivnega toka klimatske naprave, medtem ko se pomožni stik uporablja za uresničitev prenosa in povratnih informacij regulacijskega signala.

Naprava za gašenje popravkov: Uporablja se za gašenje loka, ustvarjenega, ko je stik prekinjen za zaščito stika pred poškodbami.

Naprava za razprševanje lupin in toplote: Uporablja se za zaščito notranjih komponent pred zunanjim okoljem in zagotavlja potrebno funkcijo odvajanja toplote.

Značilnosti:

Specializacija: zasnovana za klimatske naprave za potrebe klimatskih sistemov za električni nadzor.

Zanesljivost: Kontaktni sistem je izdelan iz kakovostnih materialov z dobro električno prevodnostjo in abrazijo, da se zagotovi dolgoročno stabilno delovanje.

Varnost: Opremljen s popolno napravo za gašenje po loku, ki učinkovito preprečuje poškodbe obrokov stikov in okoliškega okolja.

Združljivost: združljiv s široko paleto klimatskih sistemov in sistemov za električno nadzor, ki je priročen za namestitev in zagon.

Delovno načelo

Ko je tuljava 2p klimatske naprave AC kontaktorja napajala, železno jedro postane magnetno in privabi kontaktni sistem, da se zapre, s čimer poveže klimatski sistem z virom napajanja. Ko je tuljava odstranjena, železno jedro izgubi svoj magnetizem in kontaktni sistem bo ločen z delovanjem vzmeti, s čimer bo prekinil klimatski sistem iz vira energije. Na ta način lahko kontaktor uresniči daljinski upravljalnik sistema klimatske naprave.
