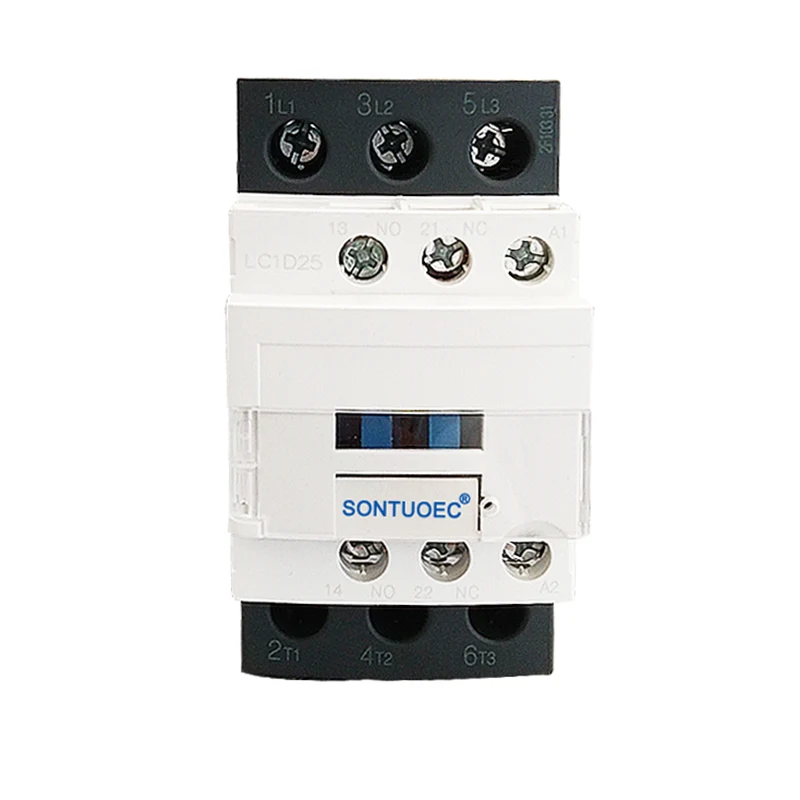

CJX2 3P 25A AC kontaktor

CJX2 3P 25A AC kontaktor je primeren za povezovanje in lomljenje vezij na dolgih razdaljah, pa tudi za pogost zagon in nadzor izmeničnih motorjev. Poleg tega ga je mogoče uporabiti z ustreznimi toplotnimi releji za tvorbo elektromagnetnih zaganjalnikov za zaščito tokokrogov, kjer se lahko pojavijo operativne preobremenitve.

Model:ST1N

Pošlji povpraševanje

Opis izdelka

Tip		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Ocenjeni delovni tok (a)	AC3	9	12	18	25	32	40	50	65	80	95
Ocenjeni delovni tok (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ocene standardnih moči 3-faze Motorji 50/60Hz Inkategorija AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivni toplotni tok (a)		20	20	32	40	50	60	80	80	125	125
Električno življenje	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Električno življenje	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehansko življenje (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Število stikov	3P+št					3P+NC+št
Število stikov	3P+NC					3P+NC+št

Strukturne značilnosti

Zaščitna zasnova: CJX2 3P 25A AC kontaktor sprejme zaščitno strukturo, za katero so značilni majhni volumen, lahka teža, nizka poraba energije in dolga življenjska doba.

Neposredna akcijska struktura: Njegova akcijska struktura je neposredno delovanje in stiki so dvojna točka, kar izboljša zanesljivost in varnost stika.

Pomožna kontaktna skupina za blok: Pomožna kontaktna skupina, glava za zamudo zraka, mehanski mehanizem za zaklepanje in druge komponente lahko dodate v skladu z uporabnikovimi potrebami, da tvorijo kontaktor s časovnim zamudo, reverzibilni kontaktor, starter Star-Delta in druge izpeljane izdelke.

Tehnični parametri

Glavni tehnični parametri serije CJX2 (ST1N) AC Contactor vključujejo:

Nazivna napetost: vključno s 36V, 110V, 127V, 220V, 380V in drugimi stopnjami, da bi zadovoljili potrebe različnih elektroenergetskih sistemov.

Nazivni tok: Po različnih modelih se nazivni tok giblje od 9A do 95A.

Napetost tuljave: napetost tuljave vključuje 24V, 36V, 48V, 110V, 220V, 380V itd. DC napetost tuljave vključuje 12V, 24V, 48V, 110V, 220V, ETC.

Mehansko in električno življenje: Mehansko življenje je lahko do milijonovkrat, električna življenjska doba pa je tudi razmeroma visoka, kar zagotavlja dolgoročno stabilno delovanje kontaktorja.

Namestitev in vzdrževanje

Namestitev: CJX2 tipa AC kontaktorji lahko namestite z dvema vijakoma ali 35 mm (ali 75 mm) vodičo, ki je priročna in hitra. Ustrezne tehnične podatke je treba preveriti pred namestitvijo, da se zagotovi skladnost s pogoji namestitve.

Vzdrževanje: Vse dele izdelka je treba med uporabo redno preverjati, pri čemer zahtevajo, da premični deli niso obtičani in pritrdilni elementi niso ohlapni. Če obstaja škoda, jo je treba pravočasno zamenjati, da se zagotovi normalno delovanje kontaktorja.
