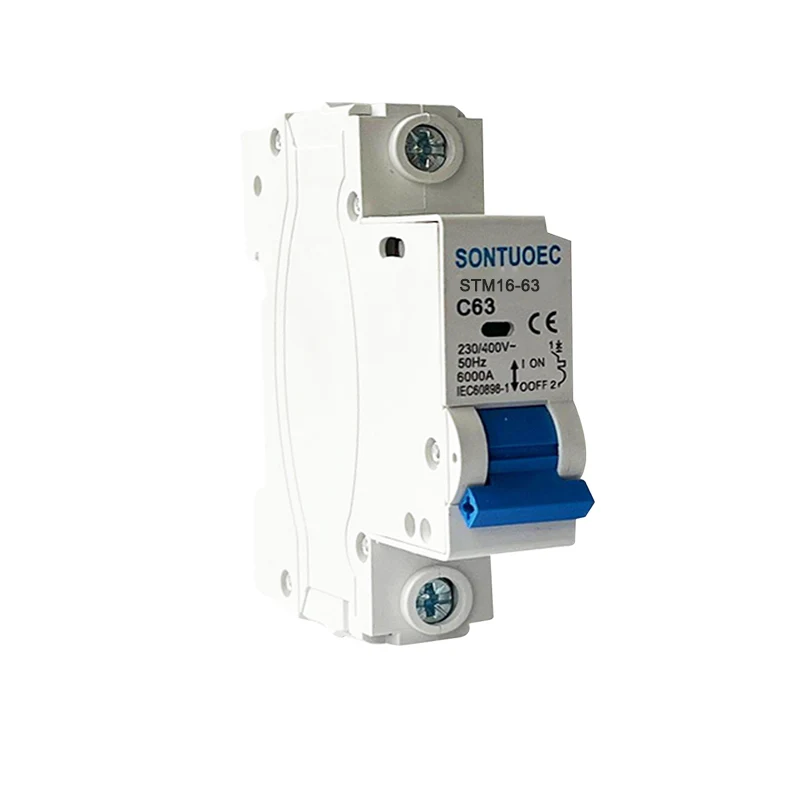

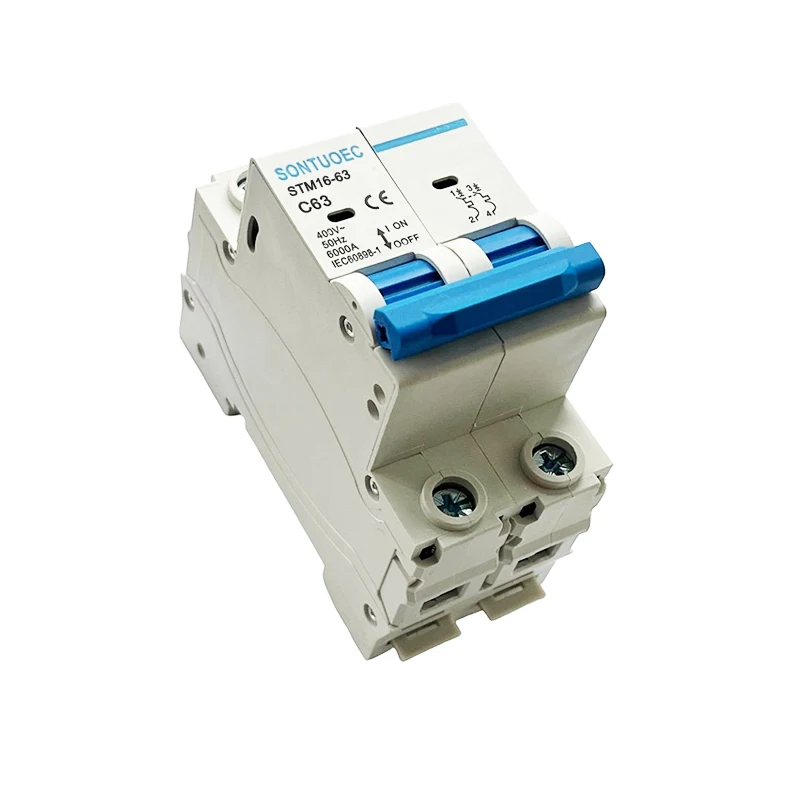

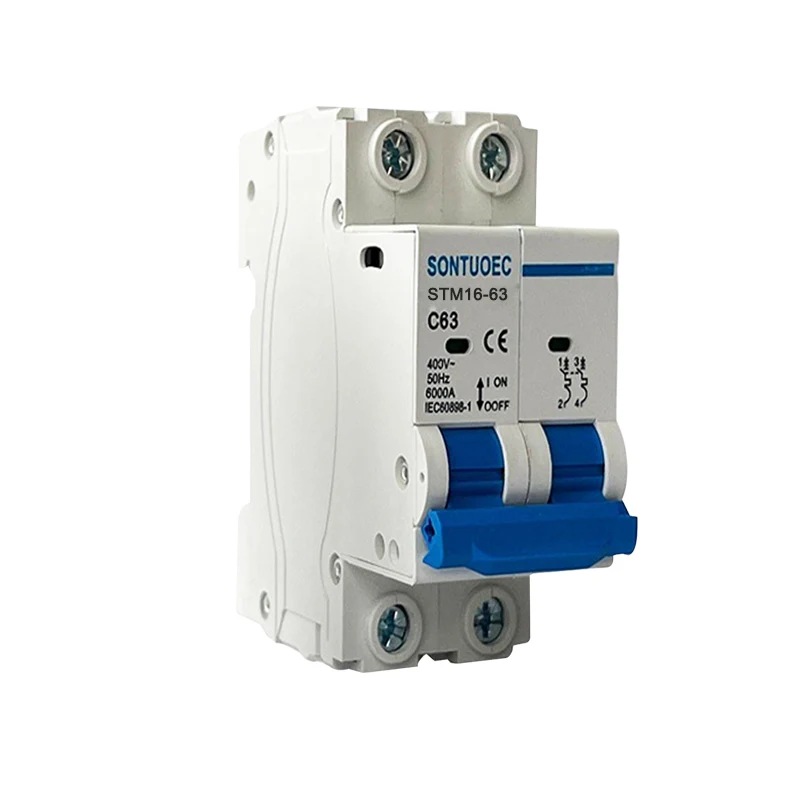

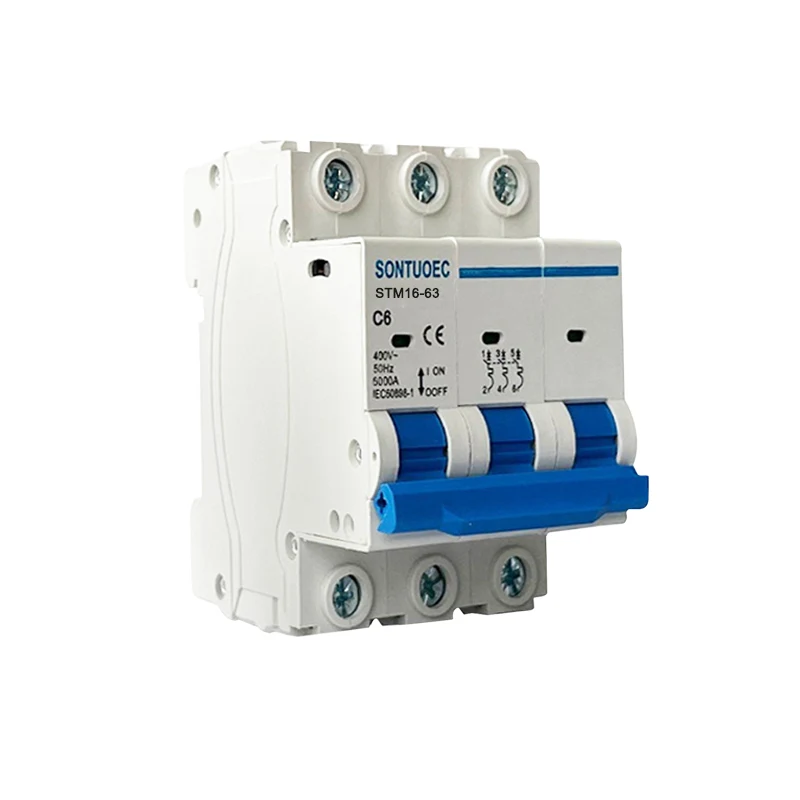

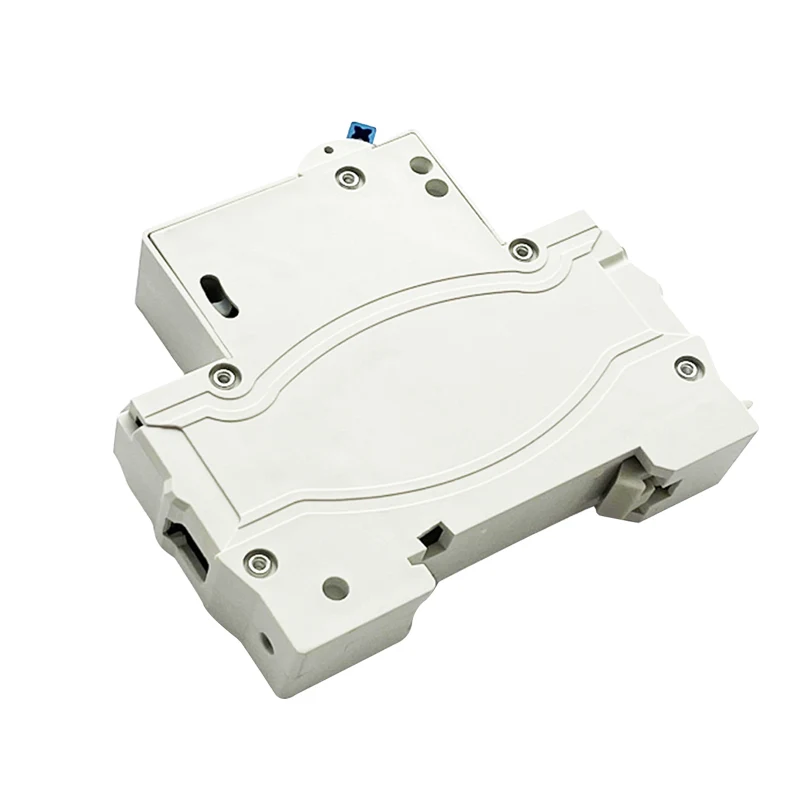

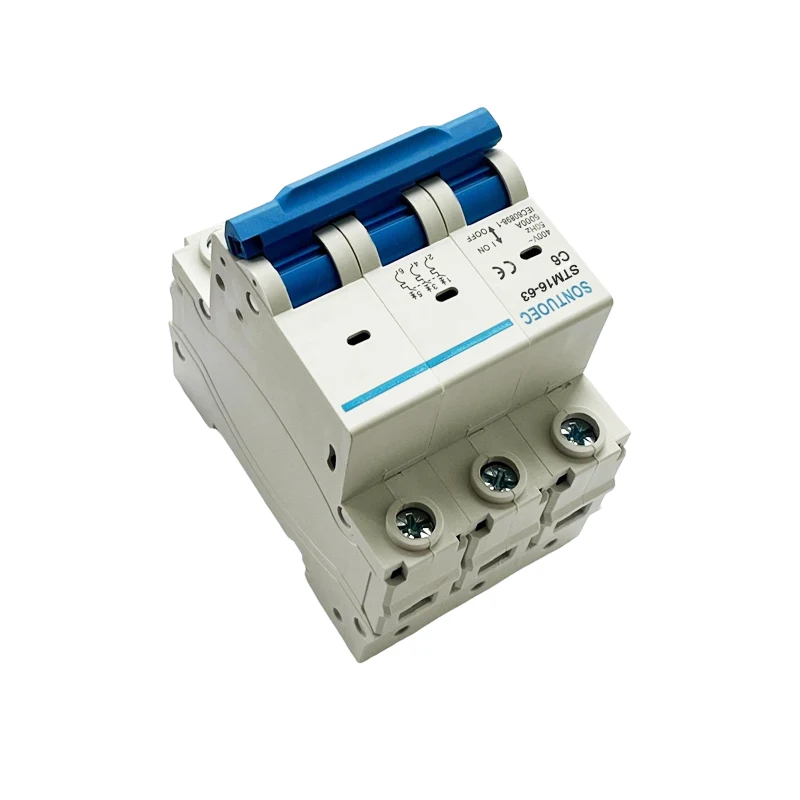

CURVE C MCB miniaturni odklopnik

Curve C MCB Miniaturni odklopnik je miniaturni odklopnik, ki se široko uporablja na mestih, kot so rezidence, poslovne zgradbe in industrijski objekti, zlasti v vezjih, kjer so za zaščito električne opreme in osebne varnosti potrebne značilnosti sproščanja krivulje.

Model:STM16-63

Pošlji povpraševanje

Opis izdelka

Model	STM16-63
Standardno	IEC60898-1
Polj	1p, 2p, 3p, 4p
Kapaciteta preloma kratkega stika	3Ka, 4,5Ka, 6Ka
Ocenjeno Tok (in)	1,2,4,610,16,20,25,32,40,50,63A
Ocenjeno Napetost (UN)	AC230 (240)/400 (415) v
Ocenjeno Frekvenca	50/60Hz
Krivulja spopadanja	B, C, d
Magnetno izdaje	B krivulja: med 3in in 5 in
	C krivulja: med 5 in 10in
	D krivulja: med 10 in 14in
Elektro-mehansko vzdržljivost	čez 6000 ciklov

Lastnosti in koristi

 Majhna velikost in lahka teža: Curve C MCB miniaturni odklopnik ima kompakten dizajn za enostavno prihranek namestitve in prostora.

 Zanesljivo delovanje: Z natančno krivuljo sproščanja in zanesljivo elektromagnetno sproščanje lahko hitro odreže okvarjeno vezje in prepreči poškodbe električne opreme.

 Več zaščitnih funkcij: Poleg zaščite s kratkim stikom ima tudi zaščito pred preobremenitvijo in zaščito pred prenapetostjo, ki celovito varujejo varnost vezja.

 Močna uporabnost: krivulja c krivulja izdaje tipa je uporabna za večino običajnih obremenitev, kot so razsvetljava, vtičnice itd., Ki lahko ustreza potrebam različnih vezij.

Načelo delovanja

Načelo delovanja krivulje C MCB temelji predvsem na spremljanju toka in delovanju mehanizma za odklop. Ko tok v tokokrogu presega nastavljeno vrednost, bo mehanizem elektromagnetnega sproščanja hitro deloval, da bi odrezal vezje. Hkrati se toplotno sproščanje segreva tudi med tokovno preobremenitvijo, upogiba bimetal in potisne mehanizem prostega sproščanja, da deluje, s čimer se odreže vezje. Krivulja C krivulja C krivulja sproščanja pomeni, da ima pod pogoji preobremenitve počasnejšo hitrost sproščanja, da se sprejme kratkotrajne potrebe po preobremenitvi nekaterih obremenitev.

Previdnostni ukrepi za izbiro in namestitev

Ujemanje trenutne ocene za nalaganje: Pri nakupu krivulje C MCBS je treba zagotoviti, da se trenutna ocena odklopnika ujema z obremenitvijo vezja, da se izognete preobremenjeni uporabi, ki bi lahko povzročila poškodbo opreme ali sprožila nenormalno odklop.

Izbira delovnih značilnosti: krivulje odstranjevanja krivulj C so primerne za večino običajnih obremenitev, natančno izbiro pa bo treba določiti z zahtevami za uporabo v vezju.

Lokacija namestitve: MCB je treba namestiti v polje za distribucijo ali stikalo, da se zagotovi varnost in zanesljivost vezja. Hkrati ga je treba namestiti na lokaciji, kjer ga je enostavno upravljati in spremljati, tako da je mogoče v primeru okvare sprejeti pravočasne ukrepe.

Redni pregled in vzdrževanje: Da bi zagotovili pravilno delovanje krivulje C MCB, ga je treba redno pregledati in vzdrževati. To vključuje preverjanje, ali so stiki odklopnika v dobrem stanju, da je mehanizem za odklop prilagodljiv in tako naprej.
