Curve D MCB miniaturni odklopnik

Z izpolnjevanjem številnih mednarodnih varnostnih standardov in avtoritativnimi potrdili miniaturni odklopnik Curve D MCB zagotavlja zanesljivo zaščito za električne sisteme in se pogosto uporablja v različnih aplikacijah, kjer sta potrebna visoka varnost in stabilnost. Pri izbiri in uporabi krivulje D MCBS je priporočljivo, da se izbira temelji na posebnih zahtevah električnega sistema in značilnostih obremenitve ter da se upoštevajo ustrezne namestitvene in vzdrževalne kode.

Model:STM10-63

Pošlji povpraševanje

Opis izdelka

Standardno		IEC/EN 60898-1
Električna lastnosti	Ocenjen tok v	A	1,2,4,610,16,20,25,32,40,50,63A
	Polov	P	1p, 2p, 3p, 4p
	Nazivna napetost UE	V	AC 230/400
	UI izolacijske napetosti	V	500
	Nazivna frekvenca	Hz	50/60
	Nazivna zmogljivost preloma	A	3000, 4500, 6000
	Nazivni impulz vzdrži napetost (1,2/50) UIMP	V	4000
	Dielektrična testna napetost pri ind.freq. za 1 min	KV	2
	Stopnja onesnaževanja		2
	Karakteristična termo-magnetna sproščanja		B, C, d
Mehanski lastnosti	Električno življenje	t	4000
	Mehansko življenje	t	10000
	Stopnja zaščite		Ip20
	Referenčna temperatura za nastavitev toplotnega elementa	ºC	30
	Temperatura okolice (z dnevnim povprečjem ≤35 ° C)	ºC	-5 ~+40 (Posebna prijava glejte Popravek kompenzacije temperature)
	Temperatura skladišča	ºC	-25 ~+70
Namestitev	Vrsta povezave terminala		Kabel/pin-tip avtobus
	Velikost terminala od zgoraj/dno za kabel	MM2	25
		Awg	18-3
	Terminalna velikost zgoraj/dno za avtobus	MM2	25
		Awg	18-3
	Zategovanje navora	N*m	2
		In-lbs	18
	Pritrditev		na Din Rail EN 60715 (35 mm) s pomočjo naprave za hitre posnetke
	Povezava		Od zgoraj in spodaj

Značilnosti izdelka

 Nazivni tok in napetost: krivulja D MCBS sta primerna za širok razpon nazivnih tokov, kot so 6A, 10A, 16A, 20A, 32A, 40A, 50A, 63A itd., Kot tudi za nazivno napetostno obremenitev, kot so 110V, 220V, 400V, 400V, itd.

 Značilnosti odtegnitve: krivulja D MCBS so še posebej primerni za visoke induktivne obremenitve in distribucijske sisteme, ki ustvarjajo velike vtočne tokove, kot so električna oprema, ki ustvarja impulzne tokove, majhne motorje itd. Uporabljajo jih lahko v širokem razponu aplikacij, kot so sistemi za distribucijo električne energije, sistemi za porazdelitev električne energije in sistemi za oskrbo z električno energijo. Njegov trenutni prelomni tok je običajno 10-40-krat večji od nazivnega toka, kar pomeni, da lahko med nenadnim povečanjem toka hitro odreže tokokroge in zaščiti opremo pred poškodbami.

 Zaščita kratkega stika: D-Curve MCBS ima visoko zmogljivost kratkega stika, kot je na primer nazivna zmogljivost kratkega stika 6Ka za nekatere izdelke, ki lahko zanesljivo zaščiti vezja iz tokov kratkega stika.

 Varnostni standardi in certifikati: Ti izdelki običajno ustrezajo številnim mednarodnim varnostnim standardom, kot so EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 itd., In so pridobili avtoritativna potrdila, kot so CE, CB, CCC, TUV itd.

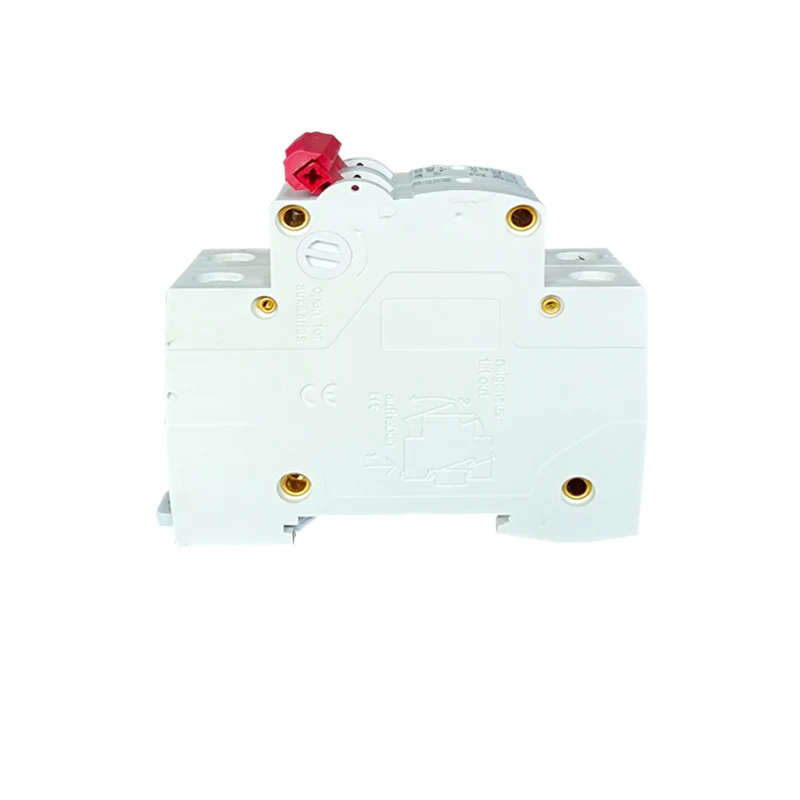

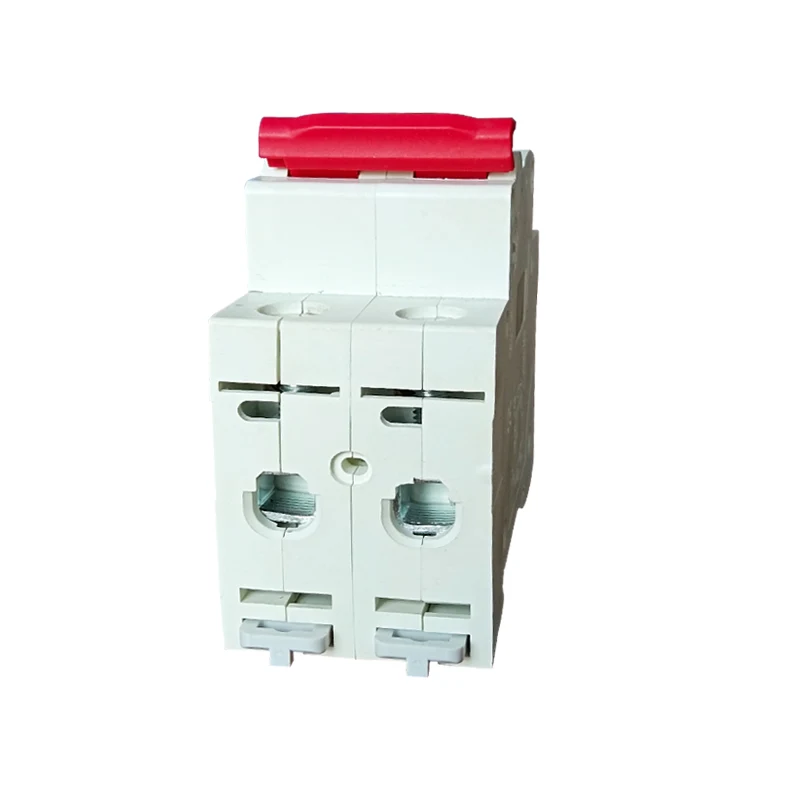

Curve D MCB Miniature Circuit Breaker
