DC MCB miniaturni odklopnik

Miniaturni odklopnik DC MCB je električno stikalo, ki je posebej zasnovano za samodejno delovanje v DC vezjih. Njegova glavna funkcija je zaščita avtomatskih naprav pred preobremenitvami, kratkimi stiki in drugimi nevarnostmi napak ter zagotoviti varnost celotnega elektroenergetskega sistema. Ko tok, ki teče skozi vezje, presega oceno DC MCB ali ko je v vezju zaznan tok puščanja, bo DC MCB samodejno odklopil vezje in tako preprečil, da bi se vezje poškodovalo zaradi preobremenitve, kratkega vezja ali puščanja.

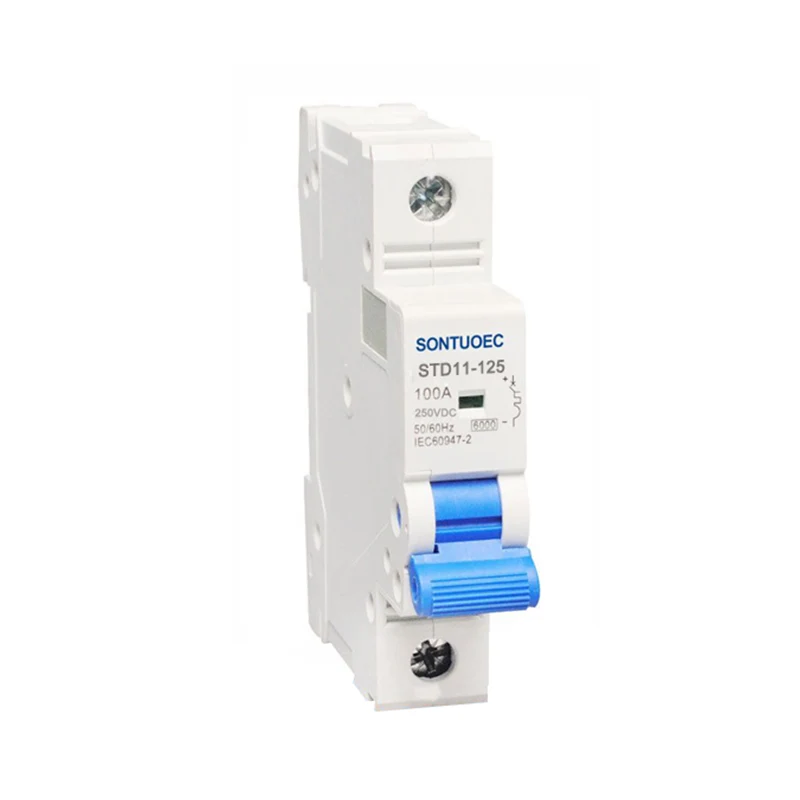

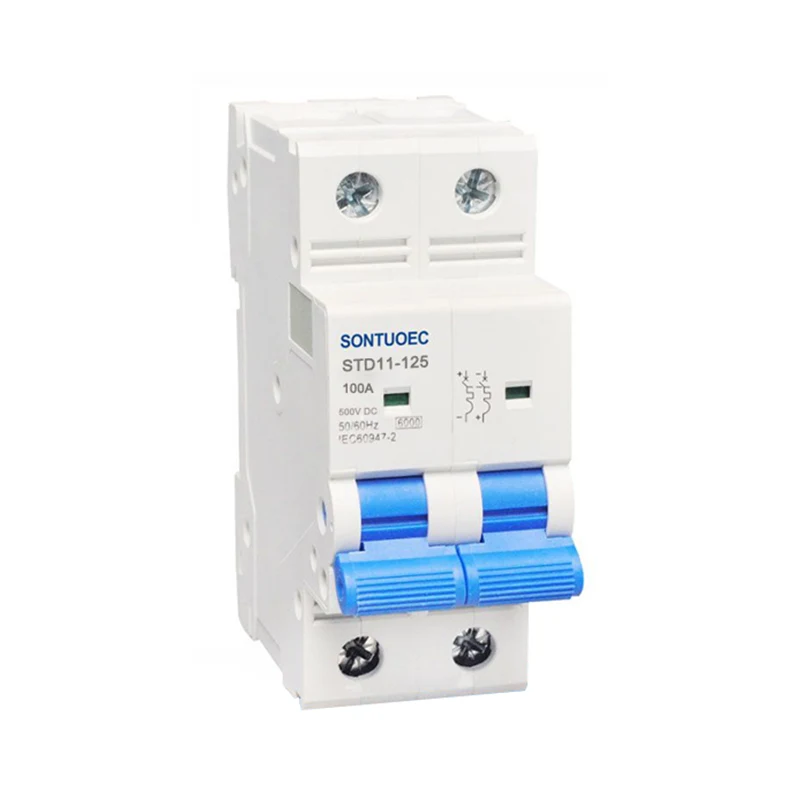

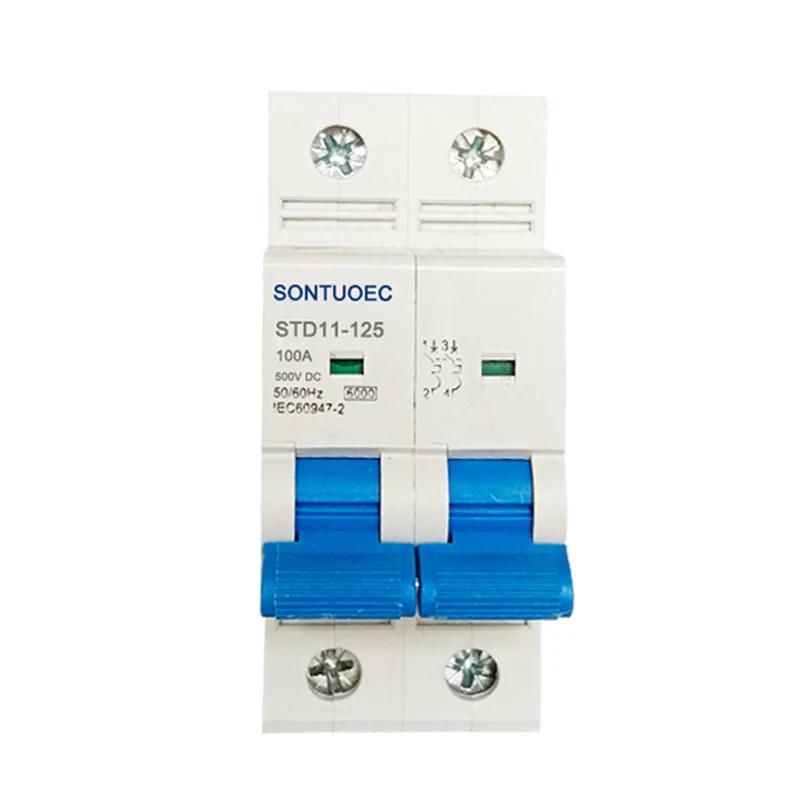

Model:STD11-125

Pošlji povpraševanje

Opis izdelka

Model	STD11-125
Standardno	IEC60898-1
Polj	1p, 2p, 3p, 4p
Krivulja spopadanja	B, C, d
Nazivna zmogljivost kratkega stika (ICN)	3Ka, 4,5Ka, 6Ka
Nazivni tok (in)	1,2,4,6,10,16,20,32,40,50,63,80,100,125a
Nazivna napetost (UE)	DC 24,48,120,250,500,750,1000
Magnetne izdaje	B krivulja: med 3in in 5 in C krivulja: med 5 in 10in D krivulja: med 10in in 14in
Elektro-mehanska vzdržljivost	Več kot 6000 ciklov

Načelo delovanja

Načelo delovanja miniaturnega odklopnika DC MCB temelji na toplotnih in elektromagnetnih učinkih električnega toka. Ko neprekinjen pretočni tok teče skozi DC MCB, se njegov notranji bimetal segreje in odbije z upogibanjem, kar sprosti mehanski zapah in odreže vezje. Poleg tega v primeru kratkega kroga nenadni dvig toka povzroči bat, povezan z napadalcem DC MCB ali magnetno tuljavo, do elektromehanično izpodriva, kar sproži mehanizem potovanja, da odreže vezje.

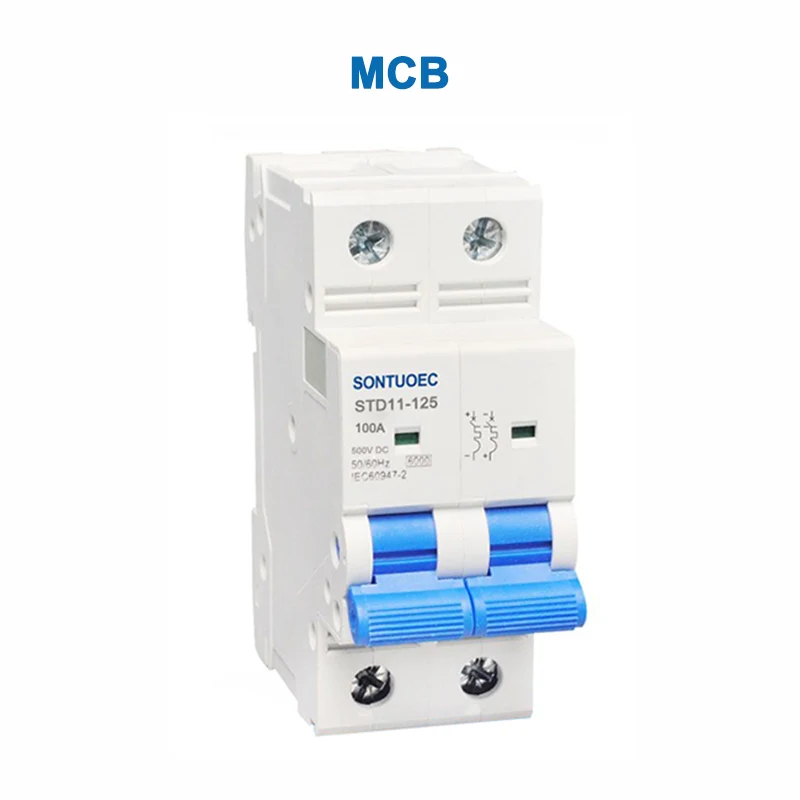

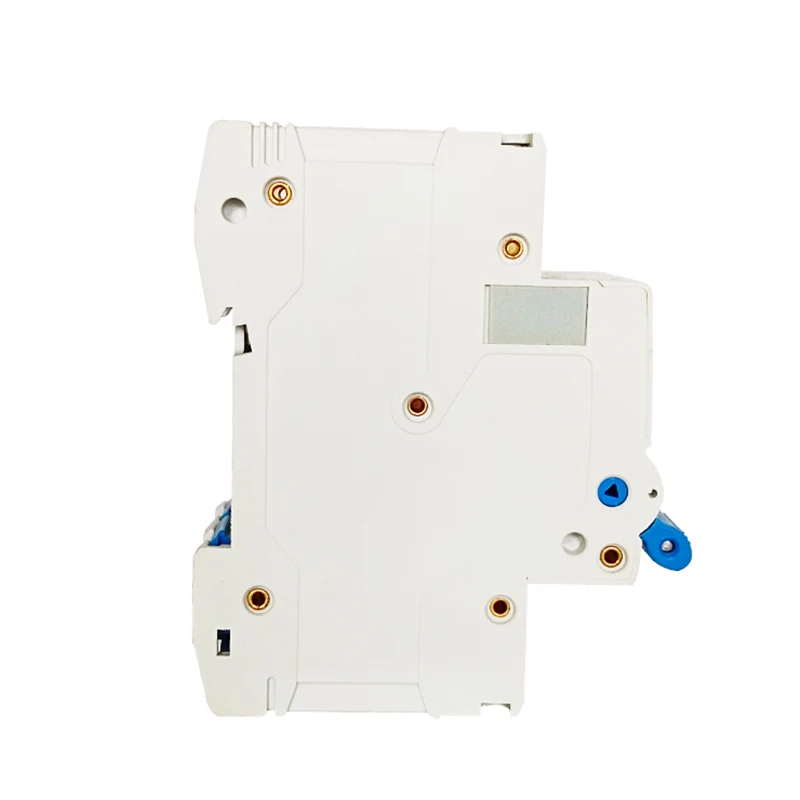

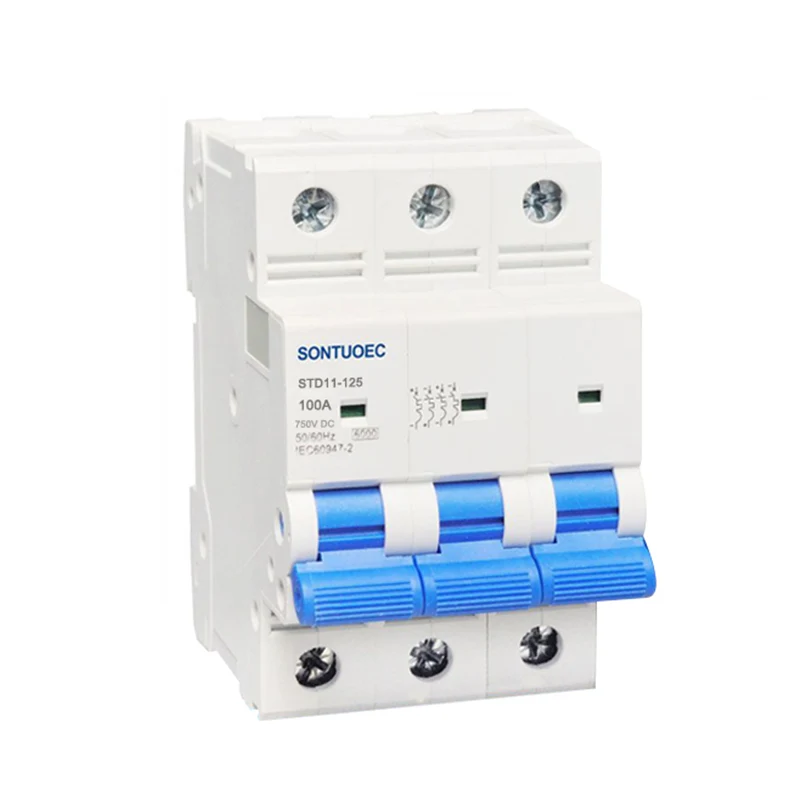

DC MCB Miniature Circuit Breaker

Glavne lastnosti

Posebni sistem za gašenje in omejevanje tokov: DC MCB sprejme poseben sistem za gašenje in tok, ki lahko hitro razbije tok distribucijskega sistema DC in prepreči generiranje in širjenje loka.

Visoka občutljivost in hiter odziv: DC MCB lahko zazna majhne tokove puščanja in v zelo kratkem času odreže vezje, kar zagotavlja takojšnjo zaščito.

Za večkratno uporabo: Za razliko od običajnih varovalk se lahko DC MCB po potovanju ročno ali samodejno ponastavi, kar odpravi potrebo po zamenjavi.

Na voljo je več trenutnih ocen: DC MCB je na voljo v različnih specifikacijah trenutnih ocen.

Nelarizirani in polarizirani: DC MCB na trgu so v glavnem razvrščeni v polarizirano in nepolarizirano. Polarizirani DC MCB-ji morajo biti posebno pozornost namenjeni smeri toka pri povezovanju, medtem ko nepolarizirani DC MCB lahko zagotavlja varnostno zaščito ne glede na smer toka toka.

Obseg aplikacije

DC MCB se pogosto uporablja, kadar je potrebna zaščita z DC, kot so podatkovni centri, fotonapetostni sistemi za proizvodnjo električne energije, sistemi za shranjevanje energije in polnilni piloti. Zlasti na trgu za shranjevanje energije, kjer je smer toka pogosto dvosmerna (način polnjenja/praznjenja), je treba uporabiti nepolariziran DC MCB.
