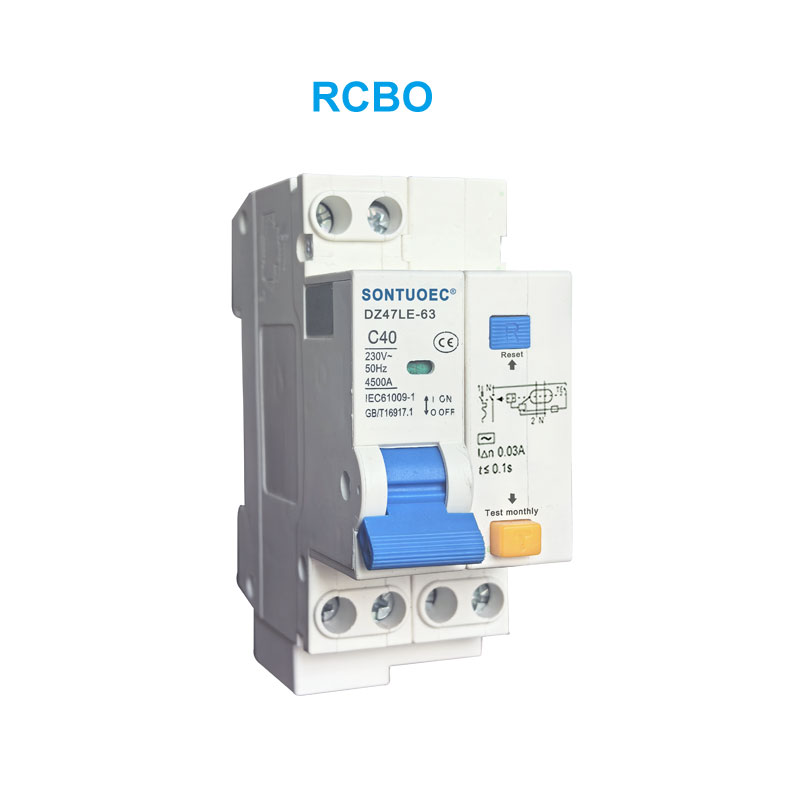

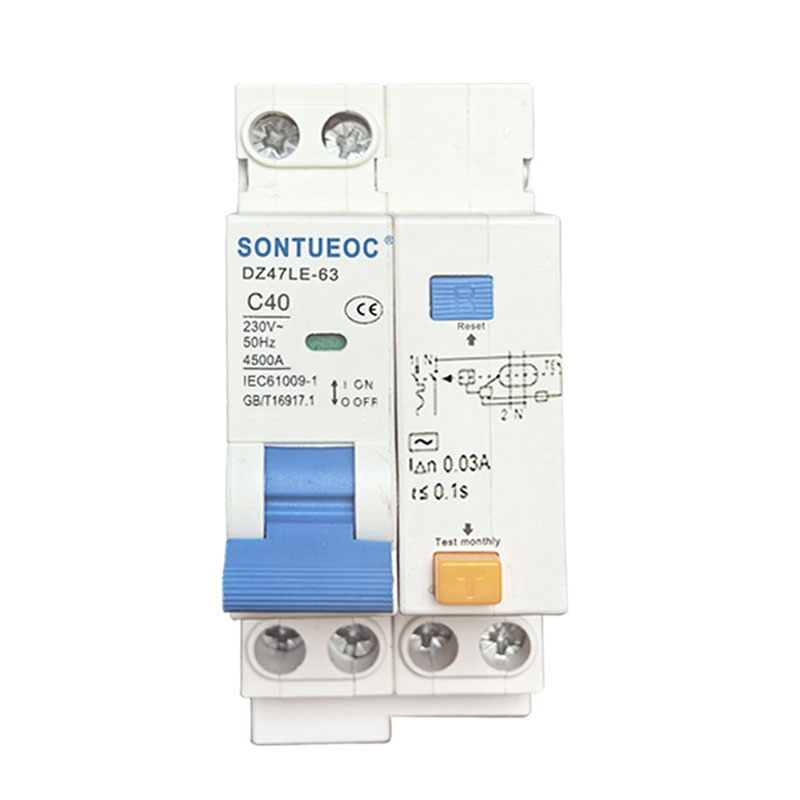

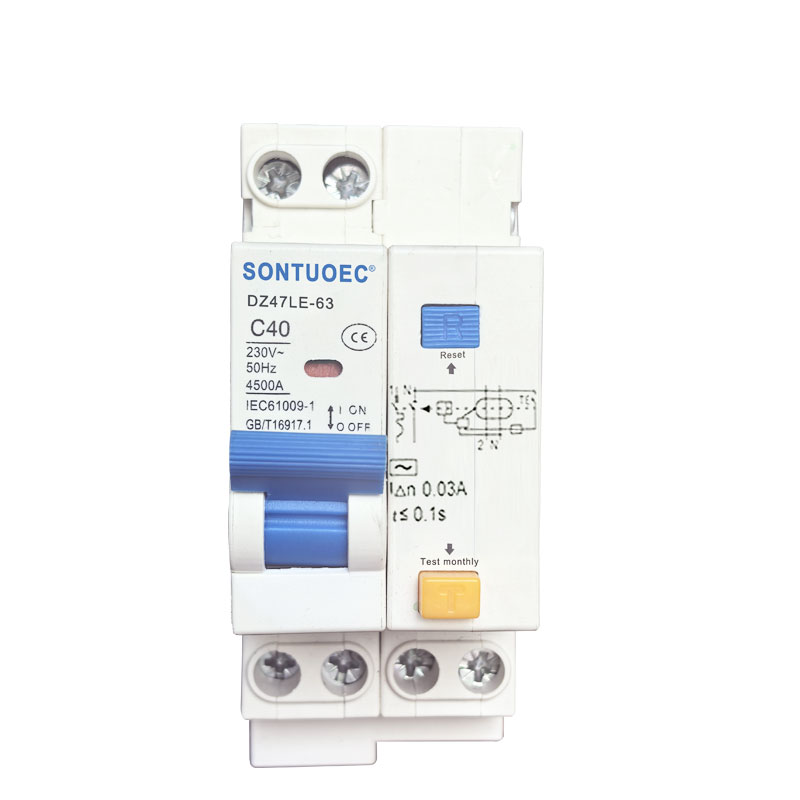

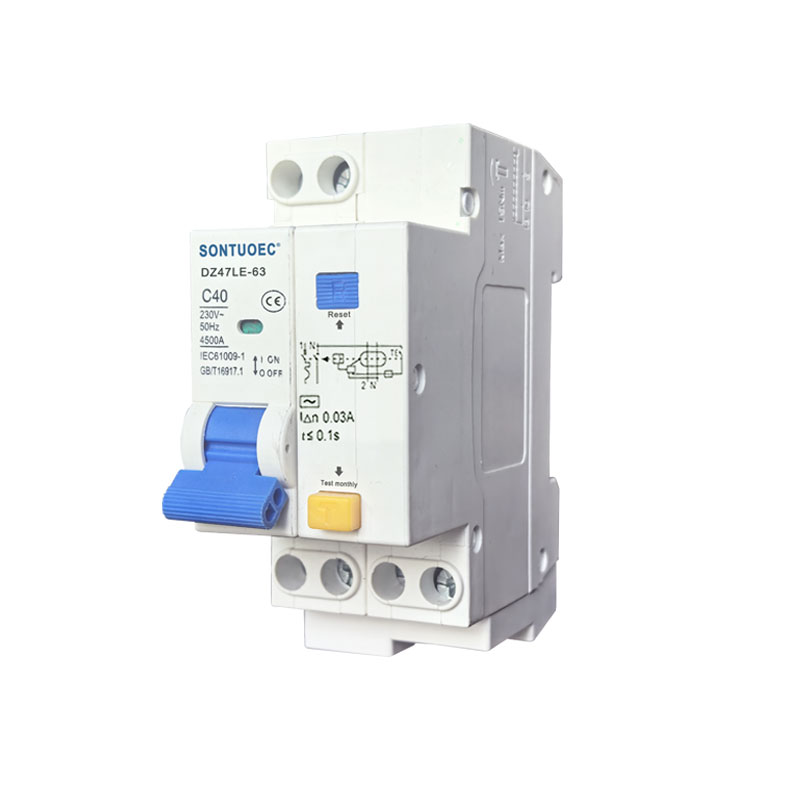

Dz47le-63 RCBO serija odklopnika toka uhajanja

SONTUOEC je eden od kitajskih dobaviteljev/proizvajalcev, specializiranih za proizvodnjo različnih majhnih električnih aparatov. DZ47LE velja za linijo AC 50/60Hz nazivne napetosti 230V za enopolno dvožično, 2 polno ali 400 V za 3 polno, 3 polno 4 žico. 4 polni in nazivni tok do 63A. Lahko zaščiti linijo in motor pred preobremenitvijo in kratkim stikom Lahko se uporablja tudi za redke pretvorbe linij in redke zagone motorja. Skladen s standardi IEC61009.1.

Model:DZ47LE-63

Pošlji povpraševanje

Opis izdelka

Tehnični parametri:

Nazivna napetost (V)	Nazivni tok ohišja Inm (A)	Poljaki	Nevtralen	Nazivni tok In (A)	Nazivna prekinitvena zmogljivost kratkega stika Icu (KA)		Nazivni izklopni tok uhajanja	Nazivni tok brez prekinitve (mA)
Nazivna napetost (V)	Nazivni tok ohišja Inm (A)	Poljaki	Linel	Nazivni tok In (A)	Prekinitvena zmogljivost Icu (KA)	COS	(mA))	Nazivni tok brez prekinitve (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Odklopnik na diferenčni tok DZ47LE s pretokovno zaščito (elektronski):

1. Uporaba

Osebje in požarna zaščita

Zaščita kablov in linij pred preobremenitvijo in kratkimi stiki

2. Splošna pravila za izbiro RCBO:

a.Nazivni preostali delovni tok

In ≤ 30 mA: dodatna zaščita v primeru neposrednega dotika In ≤300 mA: preventivna protipožarna zaščita v primeru zemeljskih okvar

b.Tripping razred

Razred AC - Zagotovljeno je sprožitev za sinusne izmenične tokove, ne glede na to, ali se uporabljajo hitro ali počasi naraščajo.

c.Krivulja izklopa

C krivulja (5-10 In) zaščita in nadzor tokokrogov pred preobremenitvami in kratkimi stiki; zaščita za uporovne in induktivne obremenitve z nizkim udarnim tokom.

D krivulja (10-14 In) zaščita in nadzor tokokrogov pred preobremenitvami in kratkimi stiki; zaščita za tokokroge, ki napajajo obremenitve z visokim vhodnim tokom ob zaključku tokokroga (transformatorji NN/NN, razgradne sijalke).
