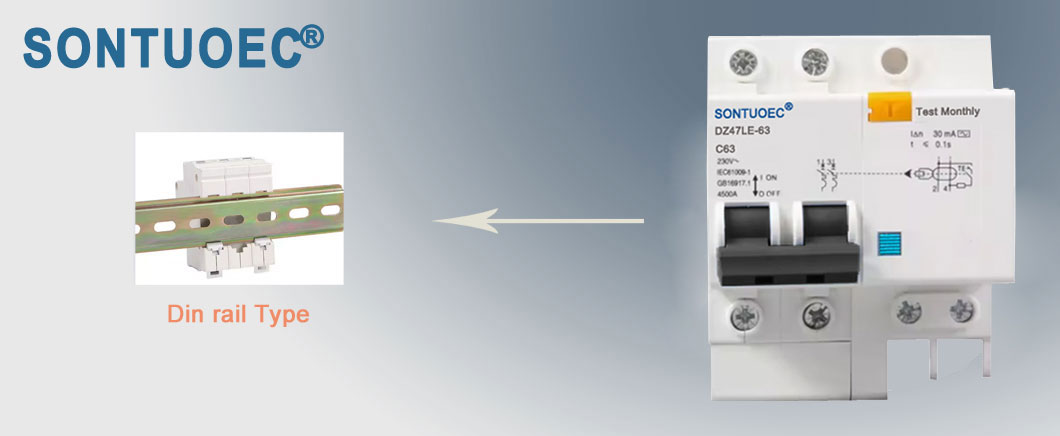

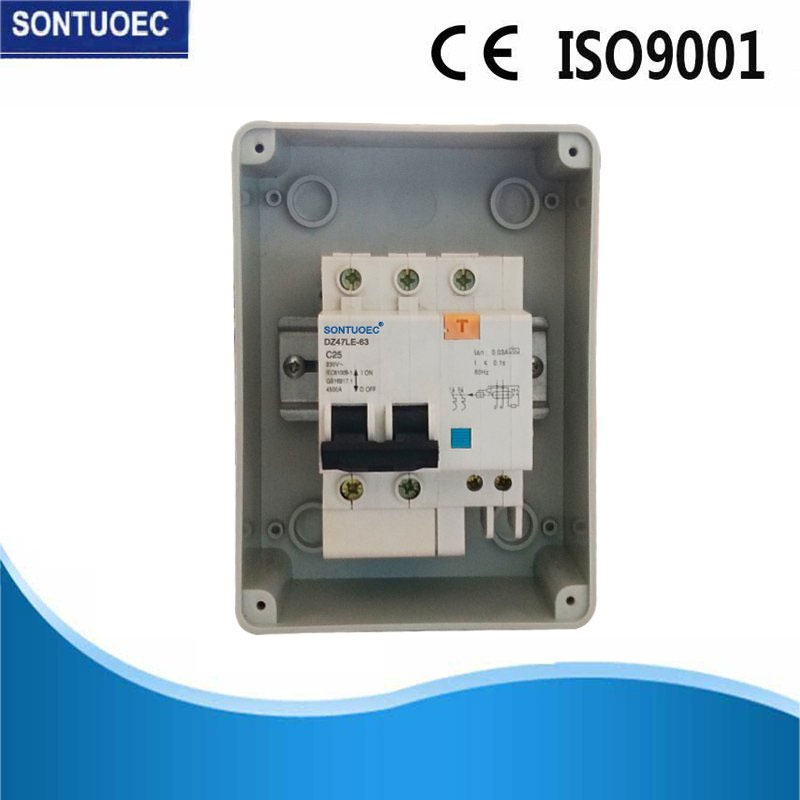

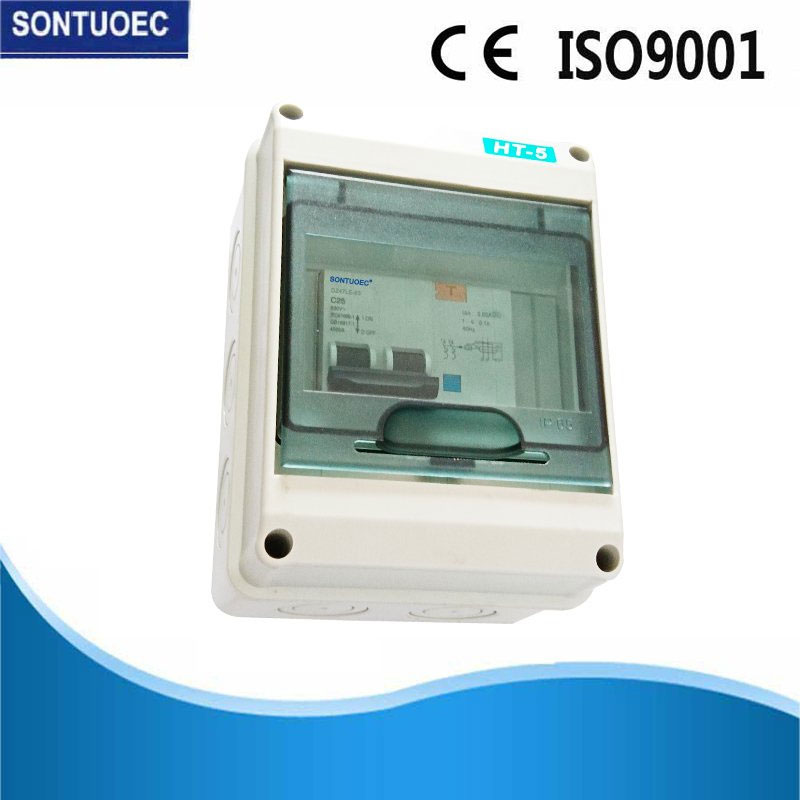

Odklopnik RCBO serije Dz47le-63 z enotno velikostjo videza

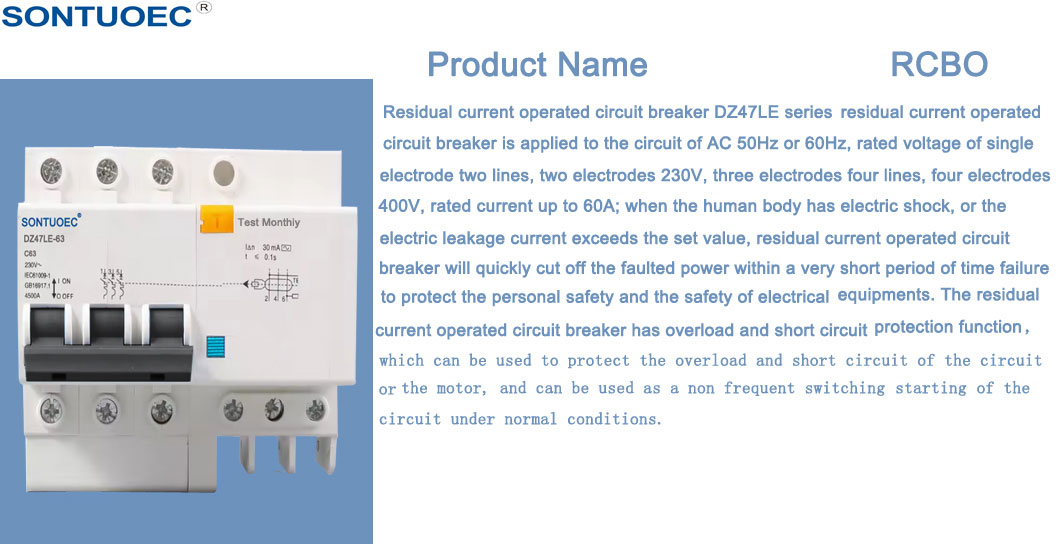

1.RCBO se večinoma uporablja v AC 50 Hz (60 Hz), nazivni napetosti 230/400 V, nazivnem toku 6 A do 63 A nizkonapetostnih priključnih distribucijskih sistemih. RCBO je enak funkciji MCB+RCD; Uporablja se za zaščito pred električnim udarom in zaščito pri posrednem stiku s človekom, zaščito električne opreme, ko človeško telo dotika elektrike ali tok uhajanja električnega omrežja preseže predpisano vrednost ter zaščito pred preobremenitvijo in kratkim stikom; Lahko je tudi nefrekvenčni operater v tokokrogu, ki se divje uporablja v stanovanjskem in poslovnem okrožju. Skladen je s standardom IEC61009-1. 2. MCB se uporablja pri AC50/60 Hz, nazivna napetost 230 V3, 4 poli 400 V, nazivni tok do 63 A za zaščito pred preobremenitvijo in kratkim stikom ter za redko preklapljanje v normalnih primerih. Obširno se uporablja v industriji, komerciali in gospodinjstvu. Ta izdelek je v skladu s standardom IEC60898. 3. RCCB je v skladu s standardi IEC61008. Lahko takoj prekine tokokrog z napako ob nevarnosti udara ali uhajanju v ozemljitev glavnega voda. Tako je primeren za preprečevanje nevarnosti udara in požara, ki ga povzroči uhajanje v zemljo. Lahko se uporablja v tokokrogih do enofaznega 240 V, trifaznega 415 V, 50 ali 60 Hz.

Model:DZ47LE-63

Pošlji povpraševanje

Opis izdelka

Tehnični podatki:

RCBO

	Standardno	Enota	IEC/EN 61009-1
Električni	Način		Elektronski tip
funkcije	Vrsta (valovna oblika zaznanega ozemljitvenega uhajanja)		A, AC
	Značilnost termomagnetnega sproščanja		B,C,D
	Nazivni tok ln	A	6,10,16,20,25,32,40,63
	Poljaki	P	1P+N, 3P+N
	Nazivna napetost Ue	V	AC 230, 400
	Nazivna občutljivost I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Nazivna preostala vklopna in prekinitvena zmogljivost l△m	A	500
	Nazivna zmogljivost kratkega stika Icn	A	6000
	Čas odmora pod I△n	S	≤0,1
	Nazivna frekvenca	Hz	50/60
	Nazivna impulzna napetost (1,2/50) Uimp	V	4000
	Dielektrična preskusna napetost pri ind. frekvenci 1 min	kV	2
	Izolacijska napetost Ui	V	250
	Stopnja onesnaženosti		2
Mehanske lastnosti	Električna življenjska doba		4000
	Mehansko življenje		10000
	Indikator toka napake		DA
	Stopnja zaščite		IP20
	Temperatura okolja	ºC	-5~+40(Glejte posebno uporabo
	(z dnevnim povprečjem≤35ºC)	ºC	popravek temperaturne kompenzacije)
	Temperatura skladiščenja	ºC	-25~+70
Namestitev	Tip priključka terminala		Kabelska/pin-tip zbiralke/U-tip zbiralke
	Velikost terminala zgoraj/spodaj za kabel	mm2	25
	Velikost terminala zgoraj/spodaj za kabel	AWG	18. 5
	Velikost sponke zgoraj/spodaj za zbiralko	mm2	25
	Velikost sponke zgoraj/spodaj za zbiralko	AWG	3. januar 18
	Montaža		Na DIN letev EN 60715 (35 mm) s pomočjo hitre sponke
	Povezava		Od vrha

Pregled izdelka:

1. Zagotovite zaščito pred zemeljsko napako/tokom uhajanja in funkcijo izolacije

2. Visoka vzdržljivost toka kratkega stika3. Uporablja se za priključek zbiralke tipa terminal in pin/vilice

5. Samodejno odklopite tokokrog, ko pride do ozemljitvene napake/toka uhajanja in preseže nazivno občutljivost

6. Neodvisno od napajanja in omrežne napetosti ter brez zunanjih motenj, nihanj napetosti.

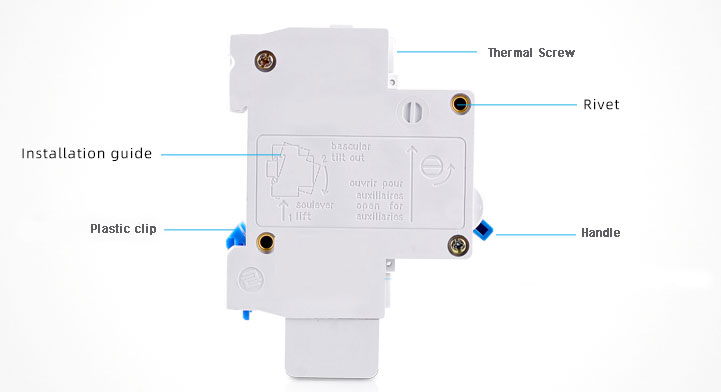

MCB

Model	MCB
Standardno	IEC60898-1
Poljak	1P, 2P, 3P, 4P
Izklopna krivulja	B,C,D
Nazivna zmogljivost kratkega stika (Icn)	3KA,4,5KA,6KA,10KA
Nazivni tok (in)	1,2,4,6,10,16,20,25,32,40,50,63A
Nazivna napetost (Un)	AC230(240)/400(415)V
Magnetne sprostitve	B krivulja: med 3 in 5 In
	B krivulja: med 3 in 5 In
	C krivulja: med 5 in 10 in
	C krivulja: med 5 in 10 in
	D krivulja: med 10 in 14 In
	D krivulja: med 10 in 14 In
Elektromehanska vzdržljivost	več kot 6000 ciklovC

RCCB


	Standardno	Enota	IEC/EN 61008-1
Električni	Vrsta (valovna oblika zaznanega ozemljitvenega uhajanja)		AC,A
Funkcija	Nazivni tok In	A	16,25,32,40,63
	Poljaki	P	2,4
	Nazivna napetost Ue	V	230/400
	Nazivna občutljivost I n	A	0,01,0,03,0,1,0,3
	Izolacijska napetost Ui	V	500
	Ocenjeni ostanek izdelave in	A	630
	prelomna zmogljivost I m
	Tok kratkega stika I c	A	4500/6000
	SCPD varovalka	A	6000
	Čas odmora pod I n	s	<0,1
	Nazivna frekvenca	Hz	50/60
	Stopnja onesnaženosti		2
Mehanik	Električna življenjska doba	t	4000
funkcije	Mehansko življenje	t	20000
	Indikator toka napake		ja
	Stopnja zaščite		IP20
	Temperatura okolja	C	Od -25C do 40C
	(z dnevnim povprečjem 35 )
	Temperatura skladiščenja	C	Od -25C do 70C

pogosta vprašanja

Q 1. kakšen je rok plačila? A. Sprejemamo TT, 30 % depozit in 70 % dobroimetje proti kopiji BL

Q 2. kakšen je čas dostave?

A. običajno traja približno 25 dni za proizvodnjo

Q 3. povejte mi standard paketa?

A. Običajno so škatle, lahko pa jih tudi zapakiramo glede na vaše zahteve.

Q 4. Ali bi sprejeli uporabo našega logotipa?

A. Če imate dobro količino, ni nobenih težav narediti OEM.

V5. Ali lahko vzamem nekaj vzorcev?

O: Da, podpiramo odvzem vzorcev pred oddajo naročila. Če imate kakršne koli zahteve, se obrnite na nas.

V6. Ste originalna tovarna?

O: Da, imamo lastno tovarno.

V7. Kako se lahko prepričate o kakovosti izdelkov?

O: Upoštevali bomo mednarodne standarde kakovosti in pregledali vsak izdelek, preden zapustimo našo tovarno. Obrnite se na nas. Hvala, ker ste prebrali. Če kateri koli izdelek ustreza vašim potrebam. Dobrodošli, da nam pošljete e-pošto ali prek Wechata in WhatsAppa. Prepričani smo, da lahko vaše vse informacije obravnavamo brez odlašanja.
