Električni odklopnik v oblikovanem ohišju

Električni odklopnik v oblikovanem ohišju je vrsta električne opreme z zaščitnimi funkcijami, kot so preobremenitev, kratek stik in prenizka napetost. Njegovo načelo delovanja je, da je v normalnih delovnih pogojih odklopnik v zaprtem stanju, ko pride do preobremenitve tokokroga, kratkega stika ali podnapetosti in drugih napak, odklopnik samodejno odklopi tokokrog, da zaščiti tokokrog in varnost opreme.

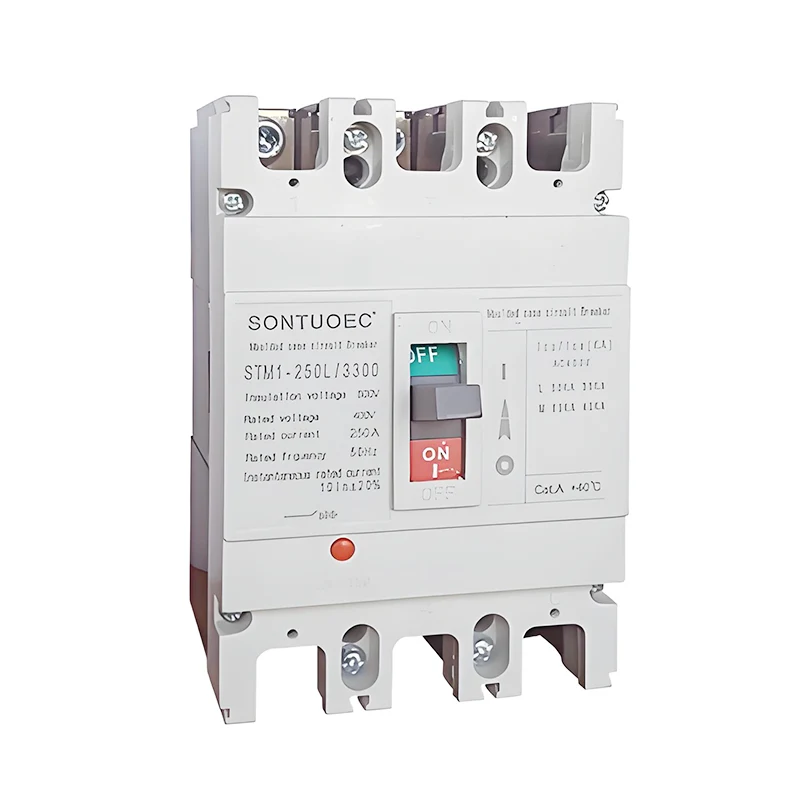

Model:STM1-250L

Pošlji povpraševanje

Opis izdelka

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Ocenjen Cortirucus curert		125			250			400			630			800			1250
Nazivna curert hn(A)		16,20,25,32,40.50			100,125,140,160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80,100,125			180.200.225,25
Nazivna delovna napetost Ue(V)DC								500,550,7			501.000
Nazivna izdana napetost UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Test Voltage Ena minuta (V)		3500			3500			3500			3500			3500			3500
Prelomna zmogljivost (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250 V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mehanski He	Times	7000			7000			4000			4000			2500			2000
Električno življenje	Times	2000			2000			1000			1000			800			600
Prelomni časi (ms)		20			20			20			20			20			20
Lokacija namestitve		Kateri koli kraj
zmogljivost bolatorja		ja
Standardno		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (C)		25℃-50℃
Stopnja zaščite		b20
Pripomoček		OF/SD/MX
Obločna razdalja (mm)		250

Model št.	STM1-250L/3300
Medij za gašenje obloka	zrak
STANDARD:	IEC 60947-2
Struktura	MCCB
Vrsta	Vezje ohišja Moulede Breaker
Certificiranje	CE
Odobritve	CE, ISO9001
Čas dostave	Znotraj 20 dni
Specifikacija	63A-630A
Izvor	Wenzhou Zhejiang
Proizvodna zmogljivost	2000 kosov/teden
Hitrost	Normalna vrsta Odklopnik
Namestitev	Popravljeno
Število polov	3P 4P
funkcija	Konvencionalen Odklopnik, Zaščita pred izpadom odklopnika, Prenapetostna zaščita
Cena	Tovarna Cena
Garancijski čas	12 mesecev
Transportni paket	Notranja Škatla/karton
Blagovna znamka	SONTUOEC,WZSTEC,SONTUNE,IMDEC
oznaka HS	8536200000

Zgradba in značilnosti

Struktura: električni odklopnik v oblikovanem ohišju je običajno sestavljen iz kontaktnega sistema, sistema za gašenje obloka, pogonskega mehanizma, udarca, lupine in drugih delov.

Lastnosti:

Ima visoko prelomno zmogljivost in dobro dinamično toplotno stabilnost.

Lupina je izdelana iz izolacijskega materiala, ki zavira gorenje in je odporen na oblok, z visoko varnostno zmogljivostjo.

Upravljalni mehanizem je prilagodljiv in zanesljiv, kar uporabnikom omogoča ročno ali električno upravljanje.

Odklopnik ima različne zaščitne funkcije in lahko izvede ustrezna dejanja glede na različne napake v tokokrogu.

Delovanje in uporaba

Funkcija: električni odklopnik z oblikovanim ohišjem ima različne zaščitne funkcije, kot so zaščita pred preobremenitvijo, zaščita pred kratkim stikom, zaščita pod napetostjo in zaščita pred uhajanjem. Med njimi zaščita pred preobremenitvijo pomeni, da lahko odklopnik samodejno odklopi tokokrog, ko je tokokrog preobremenjen, da prepreči poškodbe opreme zaradi pregrevanja; zaščita pred kratkim stikom pomeni, da ko v tokokrogu pride do kratkega stika, lahko odklopnik hitro prekine tok napake, da prepreči požar in druge varnostne nesreče; zaščita pred prenizko napetostjo pomeni, da lahko odklopnik samodejno odklopi tokokrog, ko je napajalna napetost nižja od nazivne vrednosti, da zaščiti opremo pred poškodbami; in zaščita pred puščanjem pomeni, da lahko odklopnik pravočasno prekine napajanje, da zaščiti osebno varnost, ko pride do puščanja v tokokrogu. Zaščita pred uhajanjem pomeni, da lahko odklopnik pravočasno prekine napajanje, ko pride do uhajanja v tokokrogu, da zaščiti osebno varnost.

Uporaba: električni odklopniki v oblikovanem ohišju se pogosto uporabljajo v električnih sistemih v stanovanjskih, komercialnih, industrijskih in transportnih področjih. V stanovanjskem področju se uporablja za zaščito varnosti domačih vezij in električne opreme; na komercialnem področju se uporablja za zaščito električnih sistemov velikih zgradb in poslovnih prostorov; na industrijskem področju se uporablja za nadzor in zaščito varnega delovanja tovarniške opreme in strojev; na področju transporta se uporablja za zaščito stabilnega delovanja semaforjev, železniških signalov in druge opreme.
