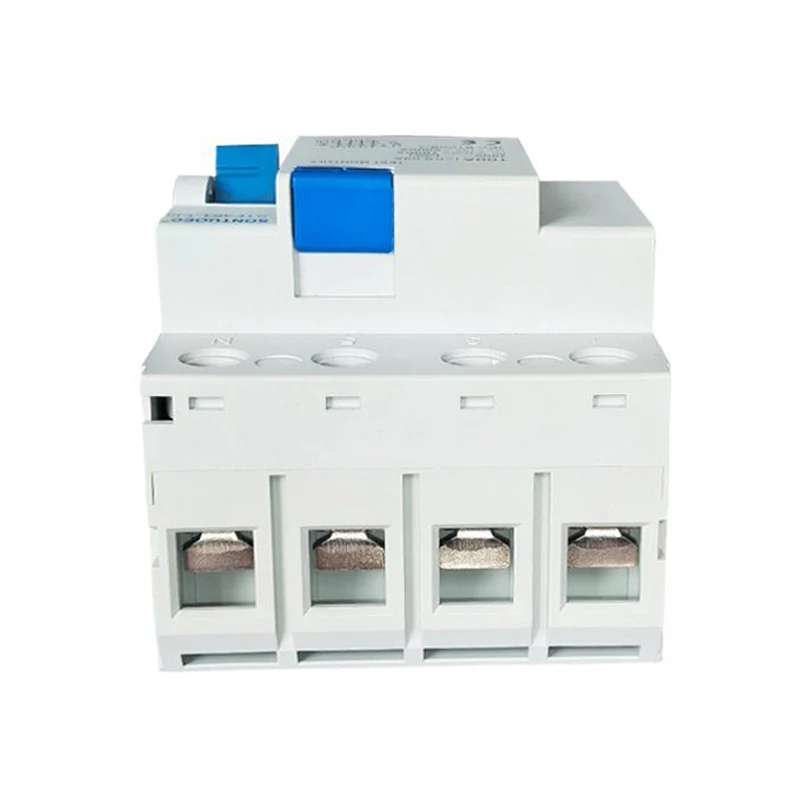

Elektronski magnetni tip RCCB 125A/30MA

Elektronski magnetni tip RCCB 125A/30MA lahko zazna preostale tokove v vezjih zaradi puščanja, kratkih tokokrogov ali ozemljitvenih prelomov in samodejno odreže vezje, ko tok presega prednastavljeni prag in tako zaščiti varnost osebja in opreme. Njegovo delovno načelo temelji na načelu elektromagnetne indukcije, ko preostali tok prehaja skozi transformator, bo ustvarjen ustrezen magnetni tok, kar posledično sproži elektronsko vezje za izvedbo obdelave signalov in na koncu nadzoruje delovanje mehanizma sproščanja.

Model:STFP360-125

Pošlji povpraševanje

Opis izdelka

Model:	STFP360-125
Standard:	IEC 61008-1
Preostale trenutne značilnosti:	In in
Pol št.:	2p, 4p
Nazivni tok:	16A, 25A, 32A, 40A, 63,80,100,125a
Nazivna napetost:	230/400V AC
Nazivna frekvenca:	50/60Hz
Nazivni preostali delovni tok IΔN:	10MA, 30MA, 100MA, 300MA, 500MA
Nazivni preostali neobvezni tok I Δno:	≤0.5iΔN
Nazivni pogojni tok kratkega stika inc:	6000A
Nazivni pogojni preostali kratki stik Trenutni iΔC:	6000A
Trajanje spopadanja:	Trenutna triping≤0.1sec
Preostali razpon sprožitve:	0,5IΔN ~ IΔN
Elektro-mehanska vzdržljivost:	4000 ciklov
Pritrdilni navor:	2,0Nm
Priključek za povezavo:	Vijačni priključek stebričkov s sponko
Namestitev:	35 mm pritrditev tirnice

Glavne lastnosti

Visoka občutljivost in hiter odziv: Elektromagnetni RCCB lahko zaznajo majhne preostale tokove, običajno manj kot 30mA (natančna vrednost glede na specifikacije izdelka) in hitro odreže vezje v nekaj milisekundah, kar učinkovito prepreči nesreče z električnim udarcem.

Elektromagnetna zaščita: Elektromagnetni RCCB v primerjavi s čisto elektronskimi RCCB združujejo načelo elektromagnetne indukcije, ki ima večjo zanesljivost in stabilnost in lahko normalno deluje v različnih težkih okoljih.

Večfunkcionalnost: Nekateri elektromagnetni RCCB imajo tudi preobremenitev, kratkega stika in druge zaščitne funkcije, ki lahko celovito zaščitijo varnost vezij in opreme.

Enostaven za namestitev in vzdrževanje: Elektromagnetni RCCB običajno sprejmejo modularno zasnovo, kompaktno strukturo, enostaven za namestitev in enostavno izvajati rutinsko vzdrževanje in pregled.

Načelo delovanja

Načelo delovanja elektromagnetnega RCCB temelji na Kirchhoffovem zakonu, ki navaja, da je vhodni tok vedno enak izhodnemu toku (v idealnem primeru). Kadar je v vezju puščanje ali zemeljska napaka, del toka teče neposredno na Zemljo, ki zaobide obremenitev in ustvari preostali tok. Na tej točki transformator zazna ta neuravnotežen tok in ustvari ustrezen magnetni tok. Ko magnetni tok obdela elektronsko vezje, bo sprožil delovanje mehanizma odstranjevanja, tako da bo odklopnik vezje hitro odrezal vezje.

Scenariji prijave

Elektromagnetni RCCB se pogosto uporabljajo v različnih situacijah, v katerih je potrebna električna zaščita, vključno z, vendar ne omejeno na:

Stanovanjske in poslovne zgradbe: Uporabljajo se za zaščito električne opreme in osebne varnosti, ki preprečujejo nesreče z električnim udarcem in električne požare.

Industrijske proizvodne linije: Uporabljajo se za zaščito električne opreme, kot so motorji, transformatorji in druga električna oprema pred normalnim delovanjem, ki preprečuje poškodbe opreme in izpad zaradi puščanja in preobremenitve.

Javne ustanove: na primer bolnišnice, šole, knjižnice in drugi kraji, ki se uporabljajo za zagotavljanje varnega delovanja električne opreme in varno porabo električne energije s strani osebja.
