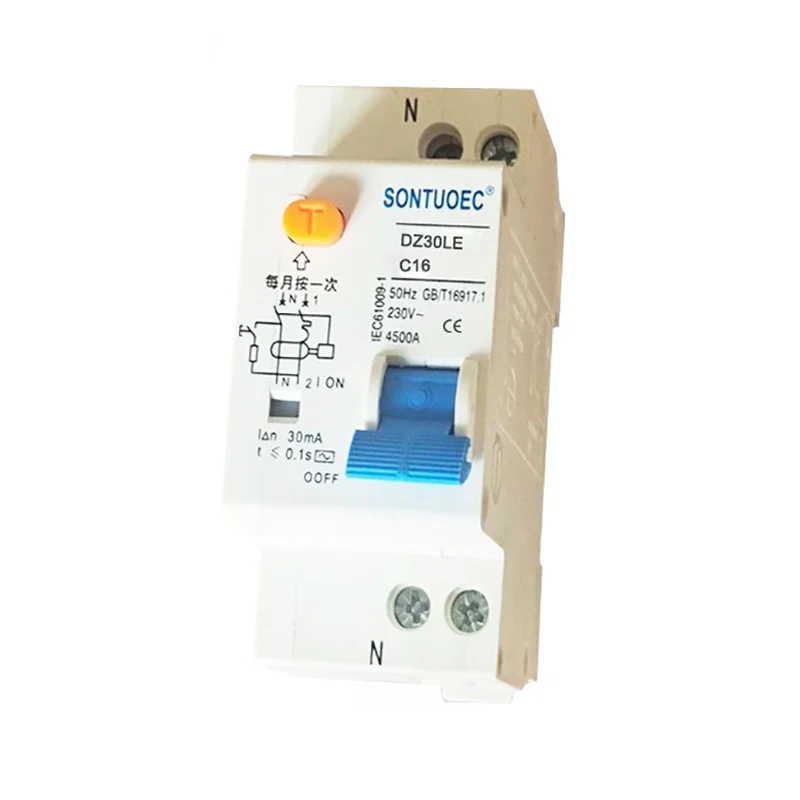

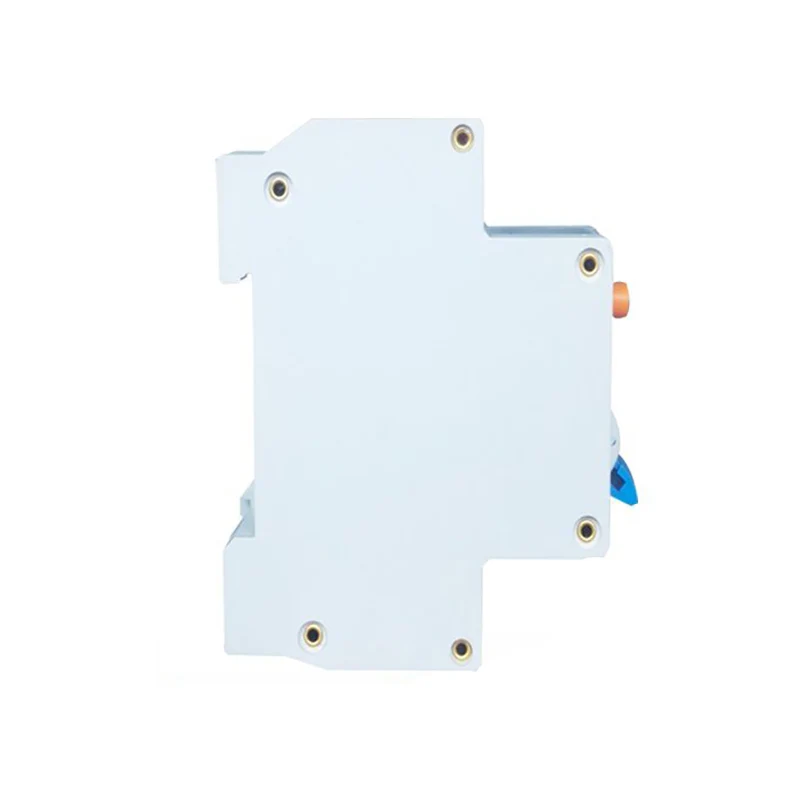

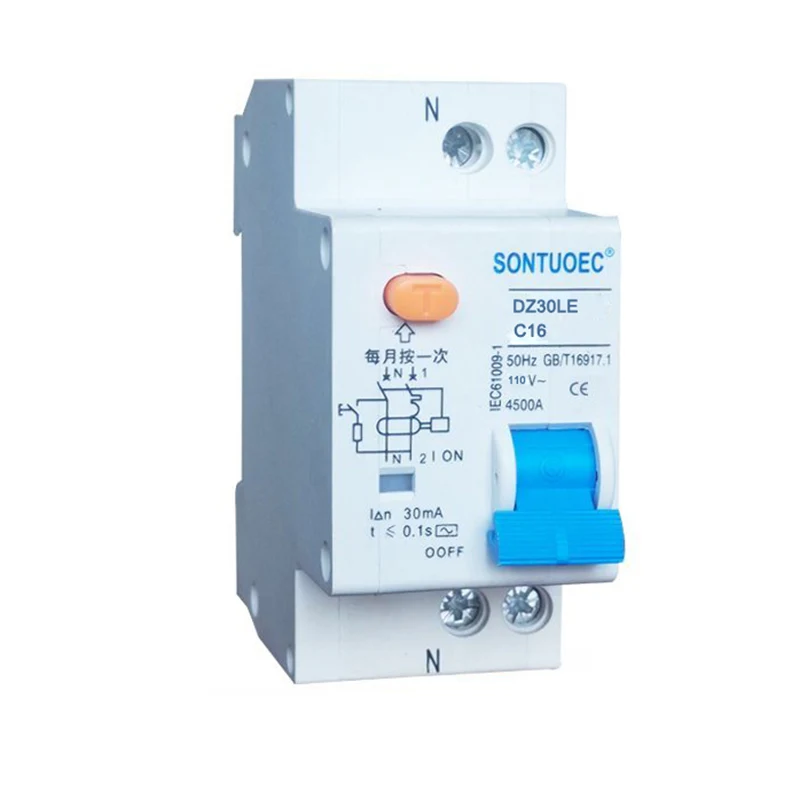

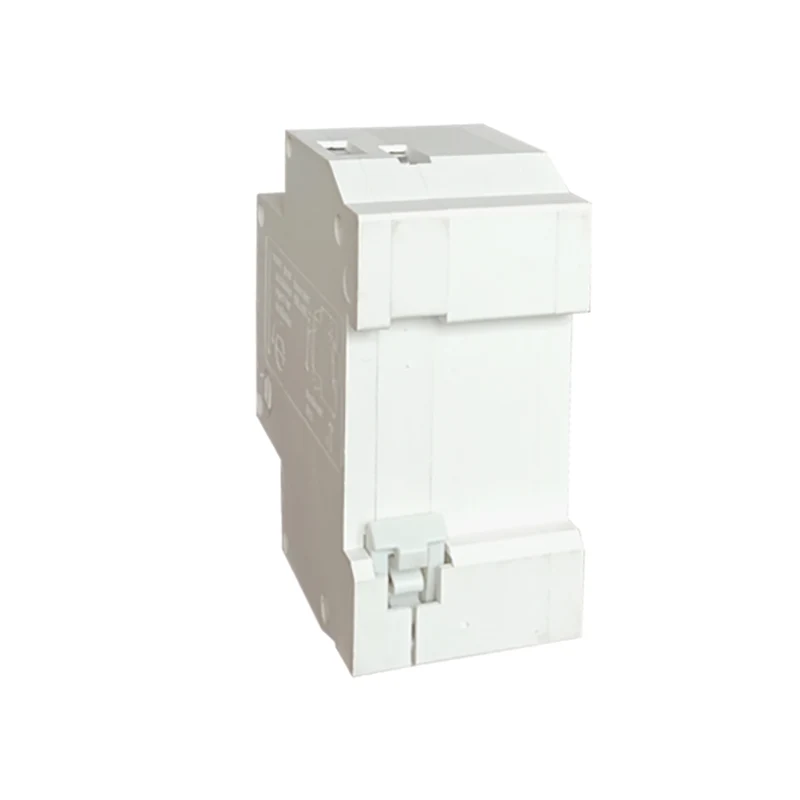

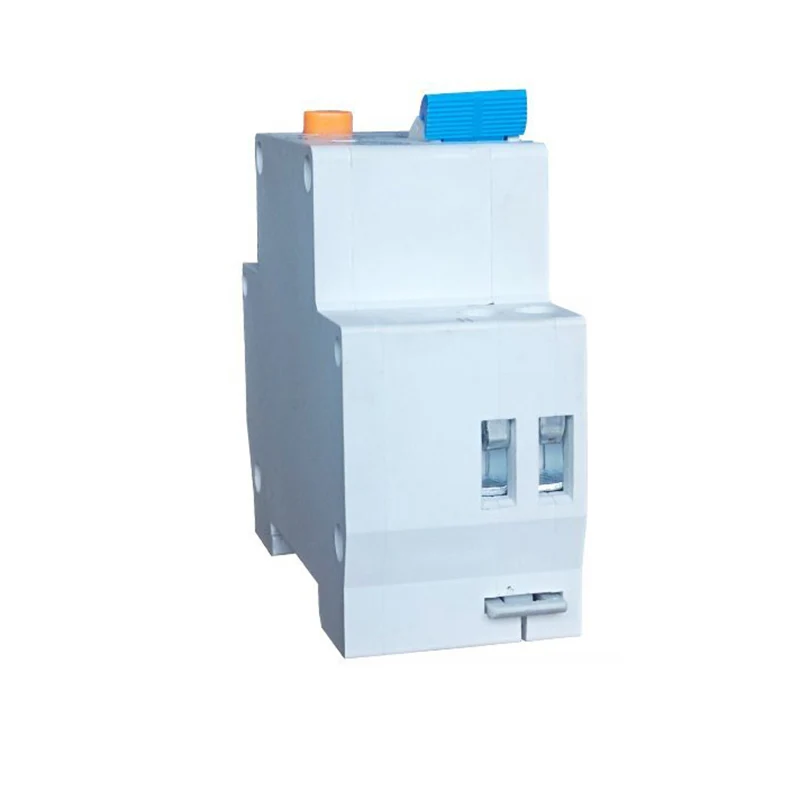

Elektronski tip RCBO

Elektronski tip RCBO lahko poveže in razbije tok v glavnem vezju in samodejno odreže vezje, ko se v glavnem vezju zgodi preostali tok (puščanje toka), da se prepreči osebni električni šok ali električne požarne nesreče. Hkrati ima RCBO tudi zaščitno funkcijo prekomernega toka, ki lahko odreže vezje, ko se v vezju pojavi preobremenitev ali kratek vezje, da se zaščiti varnost vezja in opreme.

Pošlji povpraševanje

Opis izdelka

Model	Elektronski tip
Ime izdelka	Dz30le
Standardno	IEC61009-1
Polj	1P+n
Nazivni tok (a)	6A, 10A, 16A, 20A, 25A, 32A; 40a
Nazivni pogojni preostali tok kratkega stika	3Ka; 4,5Ka: 6Ka
Elektro-makakanska vzdržljivost	Več kot 4000 ciklov
Nazivni preostali obratovalni tok	10mA, 30mA, 100mA, 300mA, 500mA

Izbira in namestitev

Pri izbiri vrste ga je treba izbrati v skladu z parametri, kot so nazivna napetost, nazivni tok, zmogljivost kratkega vezja in delovanje uhajanja v vezju. Hkrati je treba šteti tudi število polov RCBO in število trenutnih zank, ki izpolnjujejo tudi zaščitne zahteve vezja.

Pri namestitvi je treba upoštevati naslednja načela:

RCBO je treba namestiti na suhem, prezračenem mestu brez korozivnega plina in brez nevarnosti eksplozije.

Ožičenje RCBO mora biti pravilno in zanesljivo, brez ohlapnega ali slabega stika.

Operacijski mehanizem RCBO mora biti prožen in zanesljiv, enostaven za upravljanje in vzdrževanje.

RCBO je treba redno pregledati in testirati, da se zagotovi zanesljive zmogljivosti.

Vzdrževanje in remont

Med uporabo RCBO je treba vzdrževanje in prenovo občasno izvajati, da se zagotovi pravilno delovanje. Vzdrževanje in remont vključuje:

 Preverite, ali sta videz in ožičenje RCBO nedotaknjen, brez škode ali ohlapnosti.

 Preverite, ali je operativni mehanizem RCBO prilagodljiv in zanesljiv ter ali obstaja kakšen pojav zastoja ali nepravilnosti.

 Preverite, ali sta funkcija preostalega toka in funkcija zaščite za pretirano tokovanje RCBO normalna.

 RCBO očistite in prašite, da bo suh in čist.

Tovrstna RCBO (MCB+RCCB) deluje kot kombinacija odklopnikov in naprave za preostali tok, ki zaščiti človeka pred prelomom električne energije zaradi pretiranega toka, kratkega vezja, zemeljskega toka. Je samo zaščita do največjega toka kratkega stika 32A ali 40A. In v skladu s standardnim IEC/EN 61009.1.

1. Zaščita zaščite pred prelomom zemeljske napake/puščanjem tokom in delovanje izolacije

2. Visok tok kratkega stika vzdrži zmogljivost

3. Uporablja se za priključek za terminale in pin/vilice

4. Opremljen s sponki priključenih s prstom

5.Avtomatsko odklopite vezje, ko pride do toka napake/puščanja zemelj in presega nazivno občutljivost

6.Odsemen odmik napajanja in napetosti in brez zunanjih motenj, nihanja napetosti.
