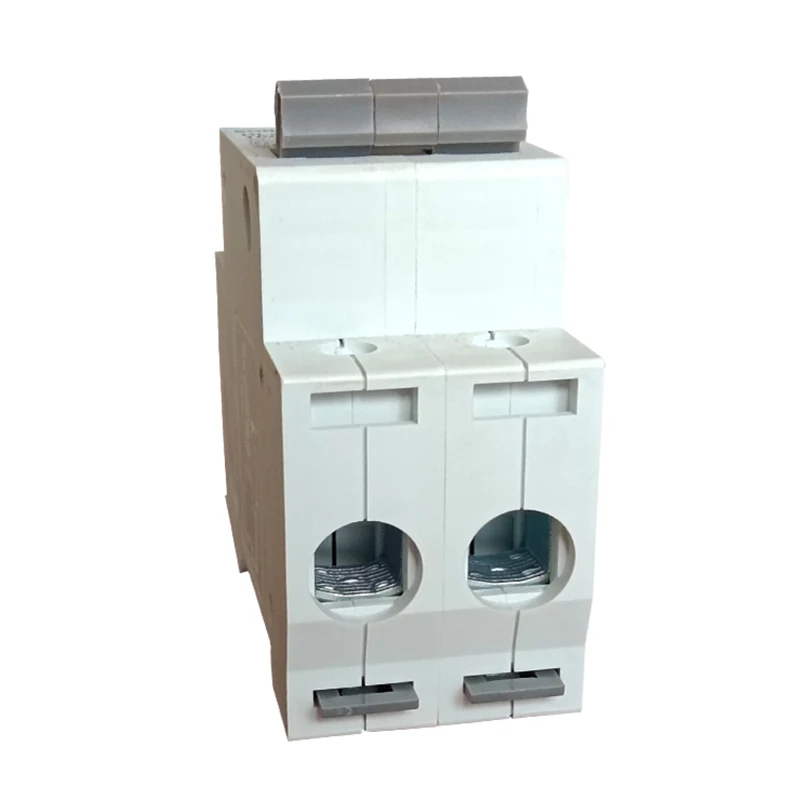

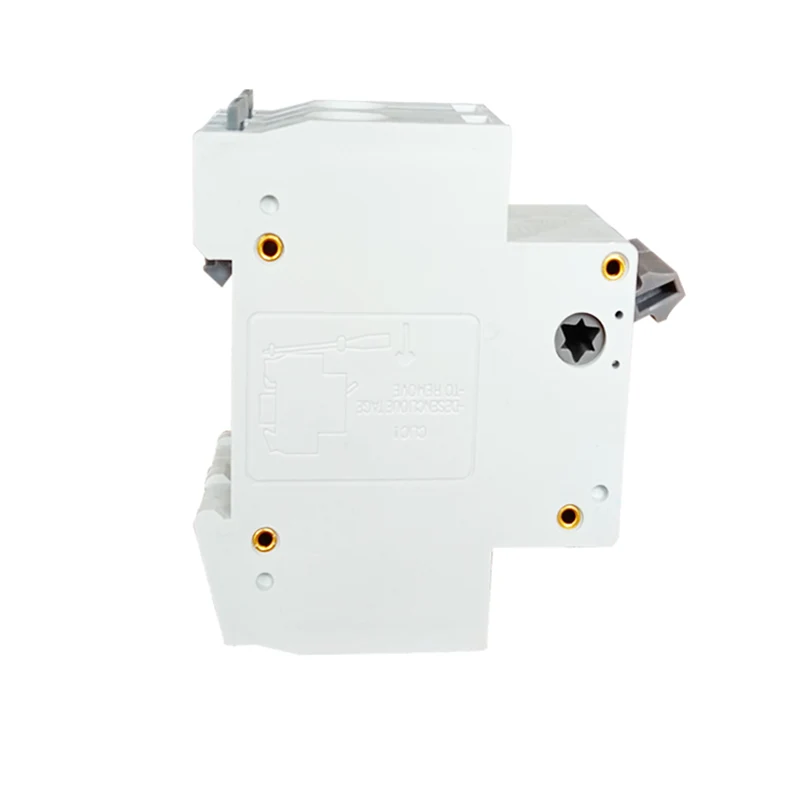

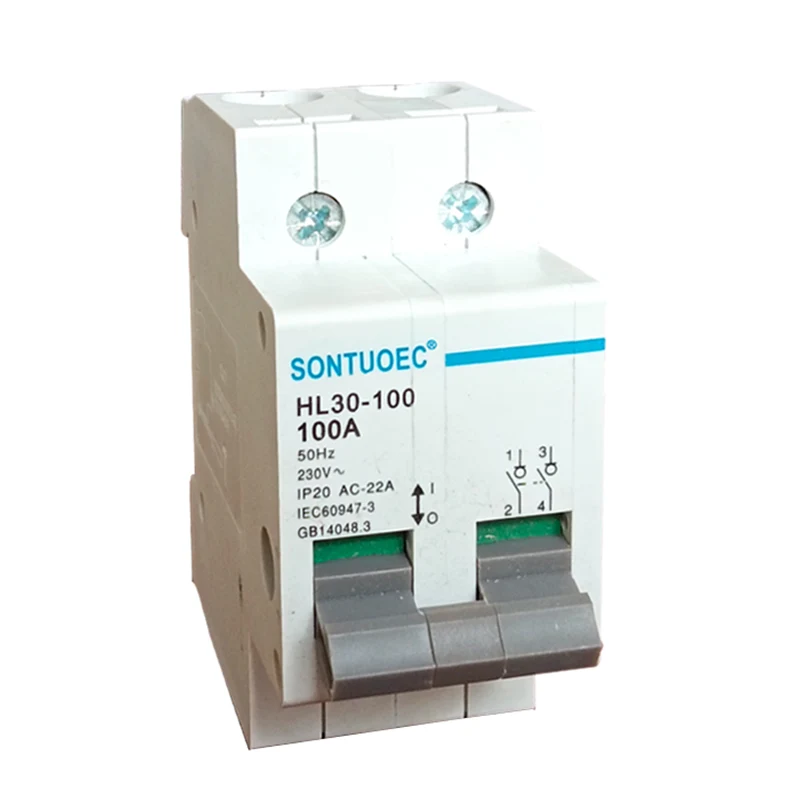

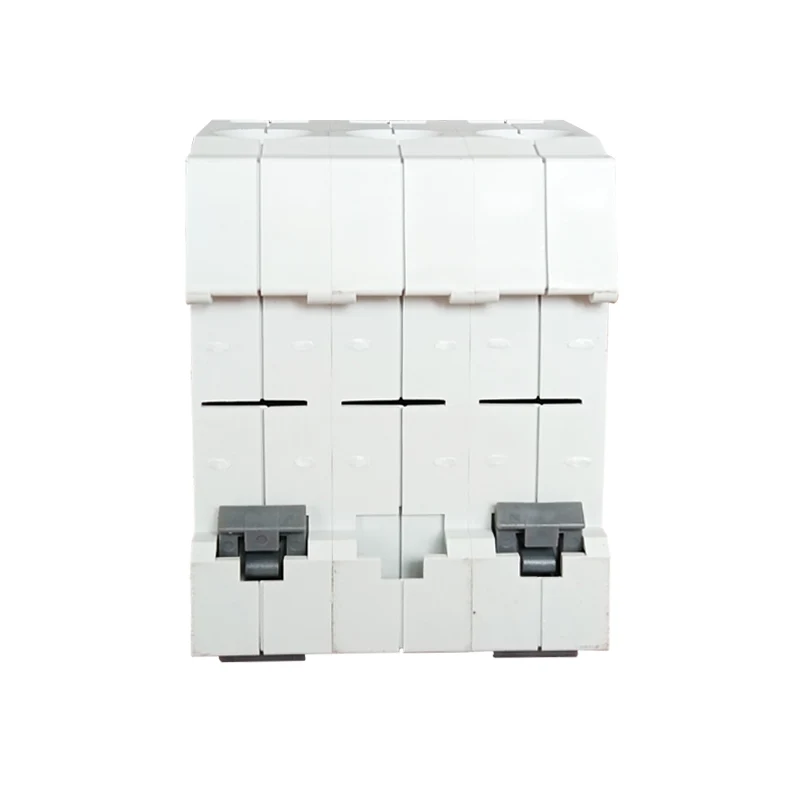

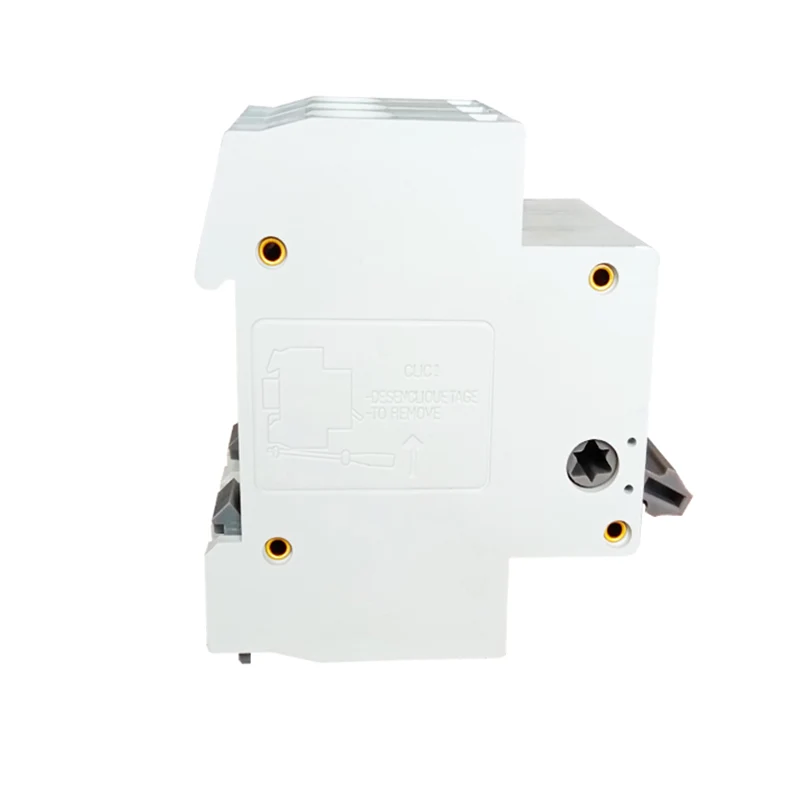

HL30-100 izolatorsko stikalo

Sontuoec je dobavitelj in trgovec na debelo izolatorskega stikala HL30-100 s konkurenčno kakovostjo in ceno na Kitajskem.

Pošlji povpraševanje

Opis izdelka

Ime izdelka	HL-30 Series Isolator Switch
Polj	1p 2p 3p 4p
Ocenjeno Tok	16,25a, 40a, 63a, 80a, 100a, 125a
Ocenjeno Napetost	1P: AC230V 2P, 3P.4P: AC400V
Izolacijska napetost Ui	690V
Ocenjeno Impulz vzdrži napetost (1,2/50) UIMP	6KV
Ocenjeno kratko vezje vzdrži tok ICW	12le/1s
Ocenjeno kratko Zmogljivost vezja ICM	20le/0,1s
Nazivno izdelavo in prelomna zmogljivost	3ie, 1,05ue, cosφ = 0,8
Uporaba kategorije	AC-21B, AC-22A
Električna Življenje	1500
Mehanski Življenje	8500
Onesnaževanje Stopinja	3
Skladiščenje Temperatura	-35 ° C ~ +70 ° C.
Namestitev višina	<2000m
Največ Zmogljivost ožičenja (NM²)	16 (20a ~ 63a) 50 (80A ~ 125A)
Največ Omejitveni navor	2.0 (20a ~ 63a) 3.5 (80A ~ 125A)

Načelo delovanja

Načelo delovanja izolatorskega stikala HL30-100 je razmeroma preprosto. Vsebuje enega ali več stikov, ki jih je mogoče odpreti ali zaprti, ko se stikalo uporablja. Ko so stiki zaprti, se celice v baterijski paketi priključijo, kar omogoča, da tok prehaja skozi. Ko so stiki odprti, je povezava med celicami pokvarjena in tok ne more teči.

Scenariji prijave

1P, 2P, 3P, 4p mikro stikalo za mikro stikalo (MSD). Ko se odpre stikalo izolatorja HL30-100, obstaja izolacijska razdalja med stiki in očitno odklopno oznako glede na zahteve po postaji. Uporablja se lahko kot glavno stikalo ali za odpiranje ali zapiranje vezja.

HL30-100 Isolator Switch
