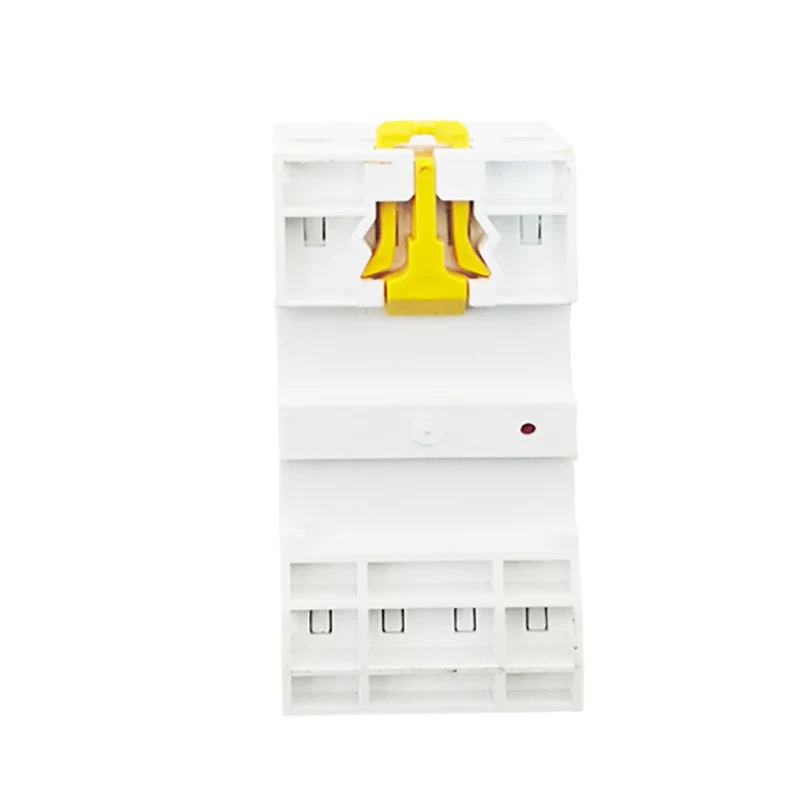

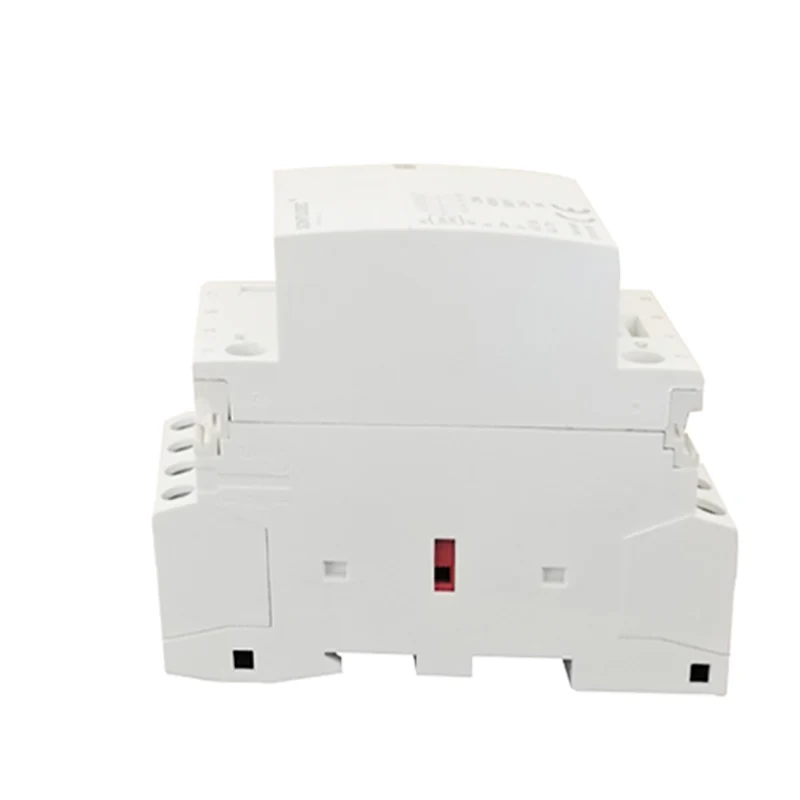

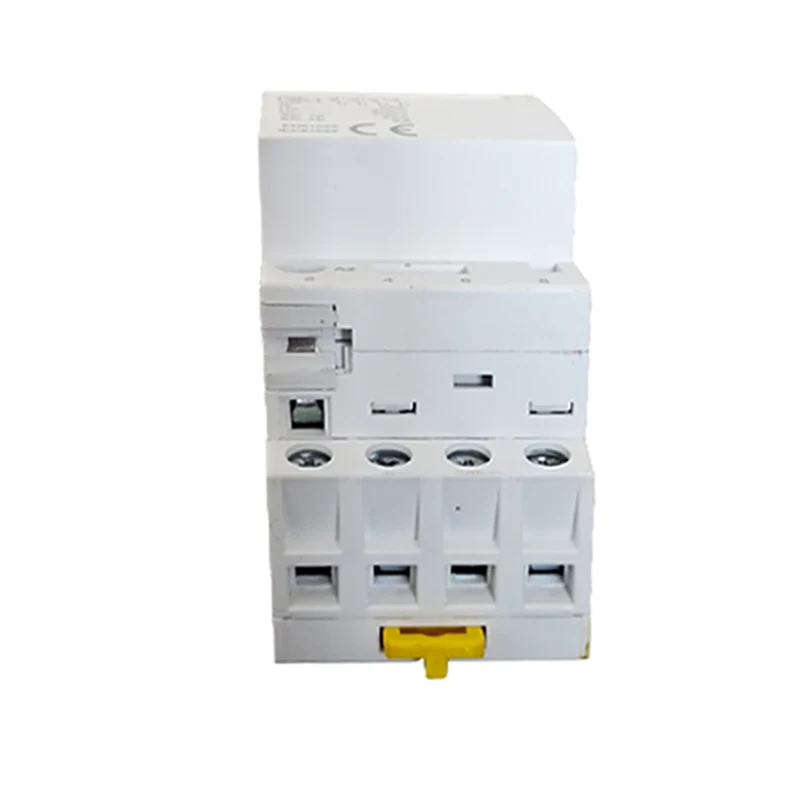

Gospodinjski AC kontaktor

Gospodinjski kontaktorji serije STH8-100 so zasnovani predvsem za AC 50Hz (ali 60Hz), z nazivno delovno napetostjo do 400 V. Imajo ocenjen obratovalni tok do 100A v kategoriji uporabe AC-7A in do 40A v kategoriji uporabe AC-7B. Ti kontaktorji se uporabljajo za nadzor nizkih ali rahlo induktivnih obremenitev v stanovanjskih in podobnih aplikacijah, pa tudi za nadzor nad obremenitvami motorjev gospodinjstva. Izdelek se uporablja predvsem v domovih, hotelih, apartmajih, pisarniških stavbah, javnih zgradbah, nakupovalnih centrih, športnih prizoriščih itd. Skladnost s standardi: IEC61095, GB/T17885.

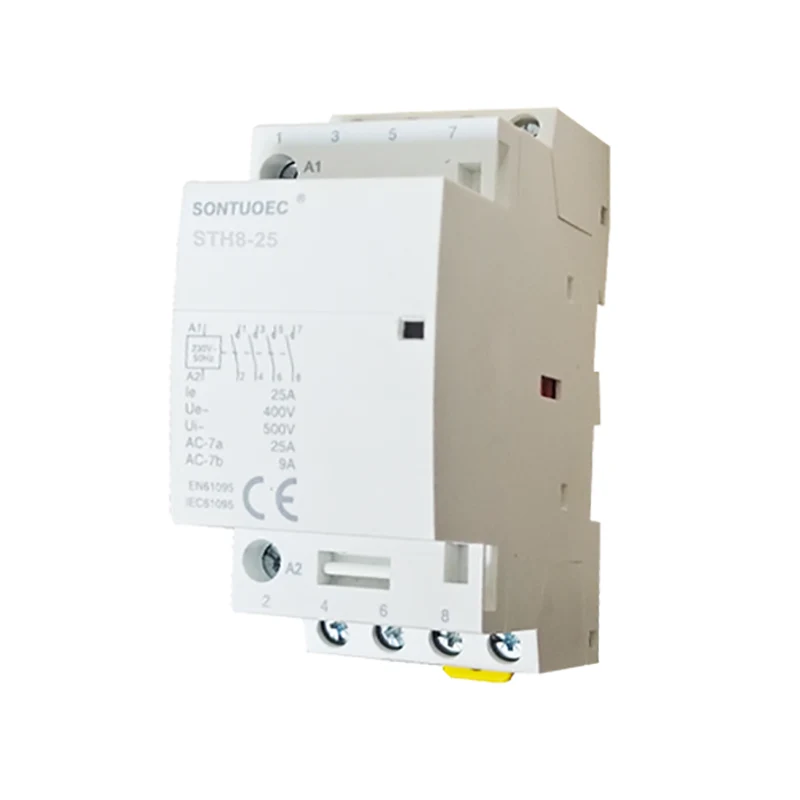

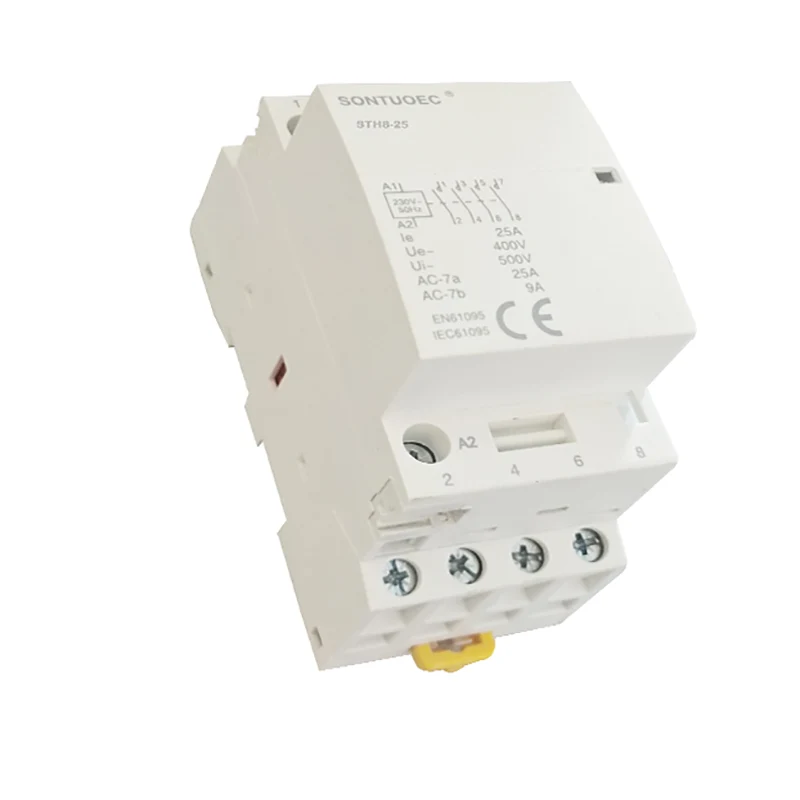

Model:STH8-25

Pošlji povpraševanje

Opis izdelka

Tip	kontaktor
Ocena a	16	20	25	32	40	63	100
Aids	DA
BCTSindication pomožni	DA
BACTC Nadzirajte pomožno rumena sponke	DA

Tip					Širina v 9 mm moduli

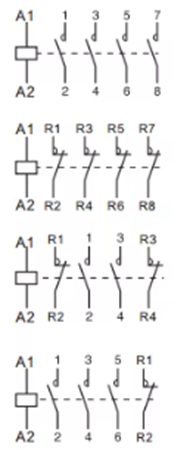

1P	Ocena (LN) AC-7A	Ocena (LN) AC-7A	Nadzor napetost (VAC) (50Hz)	Stik
	16a	6a	24	1No	2
	20a	7A	110	1NC
	25A	9A	230
2p
	16a	6a	24	2No	2
	20a	7A	110	1no+1nc
	25A	9A	230	2NC
	32a	12A	24	2No	4
	40a	18A	110	1no+1nc
	63a	25A	230	2NC
	100A	_	24		6
			110	2No
			230
3P
	16a	6a	24	3no	4
	20a	7A	110	3NC
	25A	9A	230
	32a	12A	24	3no	6
	40a	18A	110	3NC
	63a	25A	230
4p
	16a	6a	24	4no	4
	20a	7A	110	4nc
	25A	9A	230	2No+2nc 3NO+1NC
	32a	12A	24	4no	6
	40a	18A	110	4nc
	63a	25A	230	2No+2nc 3NO+1NC
	100A	_	24	4no	12
			110
			230

Glavna struktura

Gospodinjski AC kontaktor običajno sestavljajo naslednji deli:

Kontaktni sistem: vključno z glavnimi stiki in pomožnimi stiki. Glavni stik se uporablja za vklop in razbijanje glavnega vezja, ki ima običajno večji ocenjeni tok; Pomožni stik se uporablja za vklop in razbijanje krmilnega vezja, ki ima manjši nazivni tok.

Elektromagnetni sistem: Sestavljen je iz železovega jedra, armature in tuljave. Ko je tuljava napajala, jedro ustvari magnetno polje, ki privabi armaturo in zapre stike; Ko se tuljava odpravi, magnetno polje izgine, armatura se sprosti in stiki pokvarijo.

Naprava za gašenje oblokov: Uporablja se za gašenje loka, ko se stiki odklopijo, kar prepreči, da bi lok povzročil poškodbe stikov.

Lupina in dodatki: lupina se uporablja za zaščito notranjih komponent pred vplivom zunanjega okolja; Dodatki vključujejo pritrdilne nosilce, terminale itd., Ki se uporabljajo za uresničitev namestitve in ožičenja kontaktorja.

Načelo delovanja

Delovno načelo gospodinjskih AC kontaktorjev temelji na načelu elektromagnetne indukcije. Ko se tuljava energizira, železno jedro ustvari magnetno polje, ki privabi armaturo in zapre stike; Ko se tuljava odpravi, magnetno polje izgine, armatura se sprosti in stiki odklopijo. Z nadzorom energije in odstranjevanja tuljave je mogoče uresničiti daljinski upravljalnik in zaščito gospodinjskih vezij.

Tehnični parametri

Glavni tehnični parametri kontaktorjev gospodinjstev AC vključujejo nazivno napetost, nazivni tok, nazivno frekvenco, povezovanje in prelomno zmogljivost in tako naprej. Izbor teh parametrov je treba določiti v skladu z dejanskim položajem gospodinjskega vezja, da se zagotovi normalno delovanje in varno uporabo kontaktorja.

Nazivna napetost: nanaša se na raven napetosti, ko kontaktor normalno deluje.

Nazivni tok: Nanaša se na največji tok, ki ga kontaktor lahko dolgo zdrži pod nazivno napetostjo.

Nazivna frekvenca: frekvenca napajanja, ko kontaktor normalno deluje.

Povezava in prelomna zmogljivost: največji tok, ki ga lahko kontaktor zanesljivo poveže in zlomi pod določenimi pogoji.
