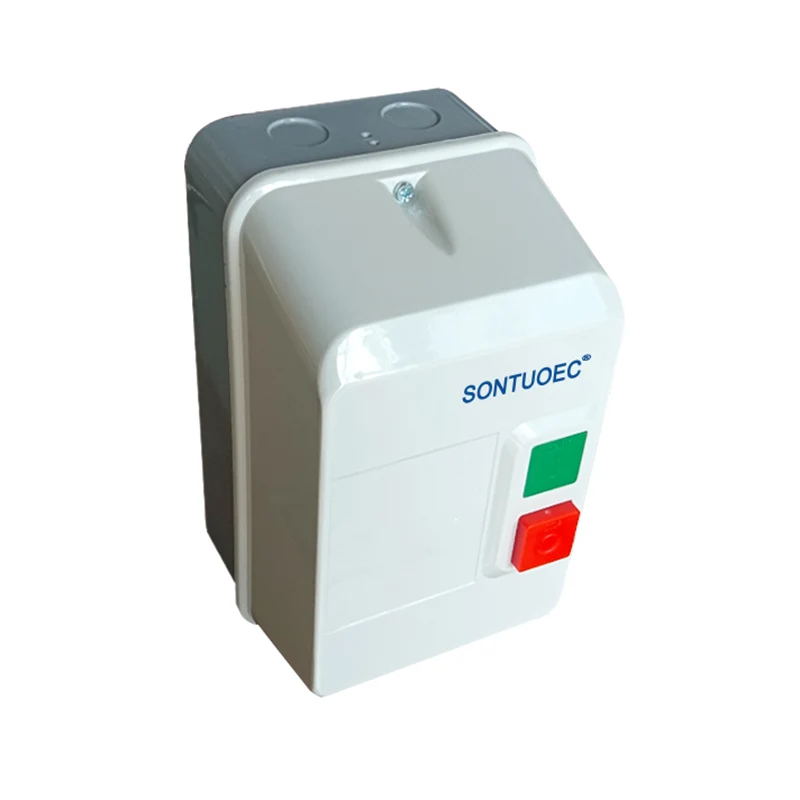

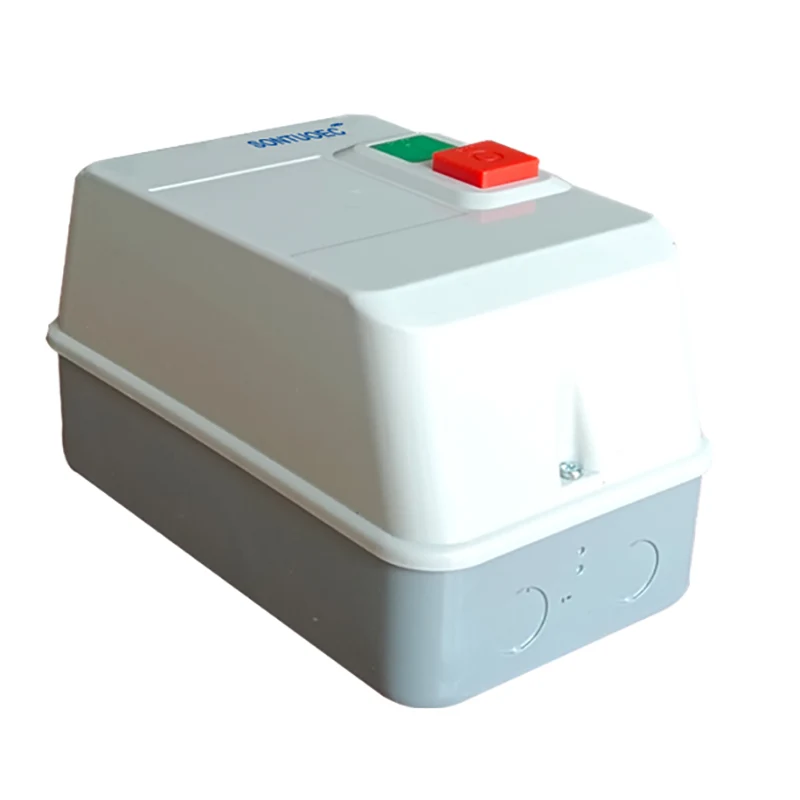

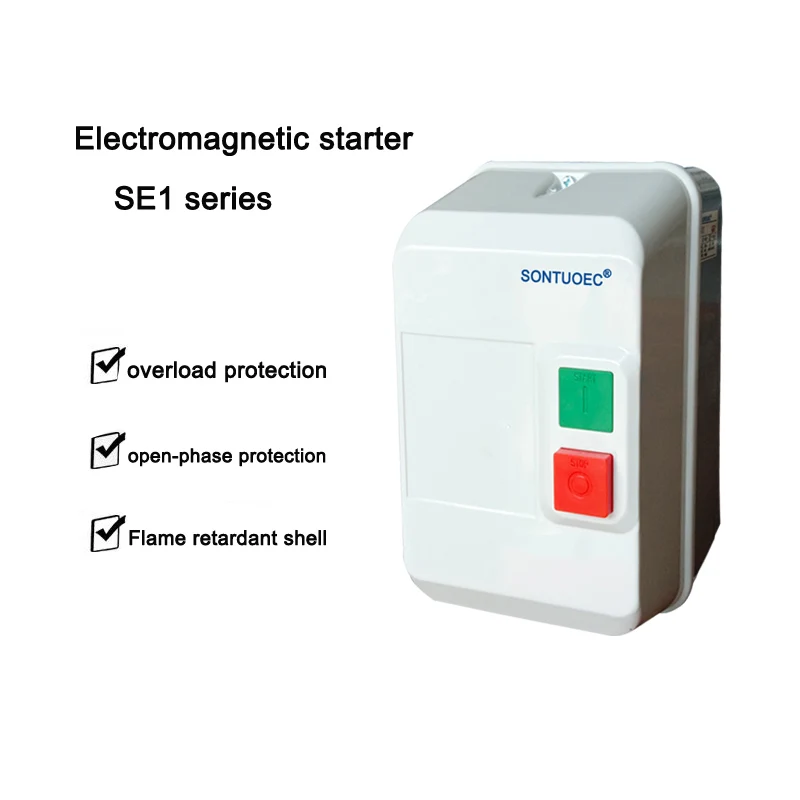

Magnetni zaganjalnik (DOL)

Magnetni zaganjalnik (DOL) Motor, to je magnetno stikalo, se uporablja za nadzor začetka in zaustavljanja motorja (ali motorjev). Magnetna stikala igrajo ključno vlogo, tako da nadzirajo odstop vezja glede na spremembe v zunanjem magnetnem polju in tako uresničujejo nadzor motorja.

Pošlji povpraševanje

Opis izdelka

Specifikacije

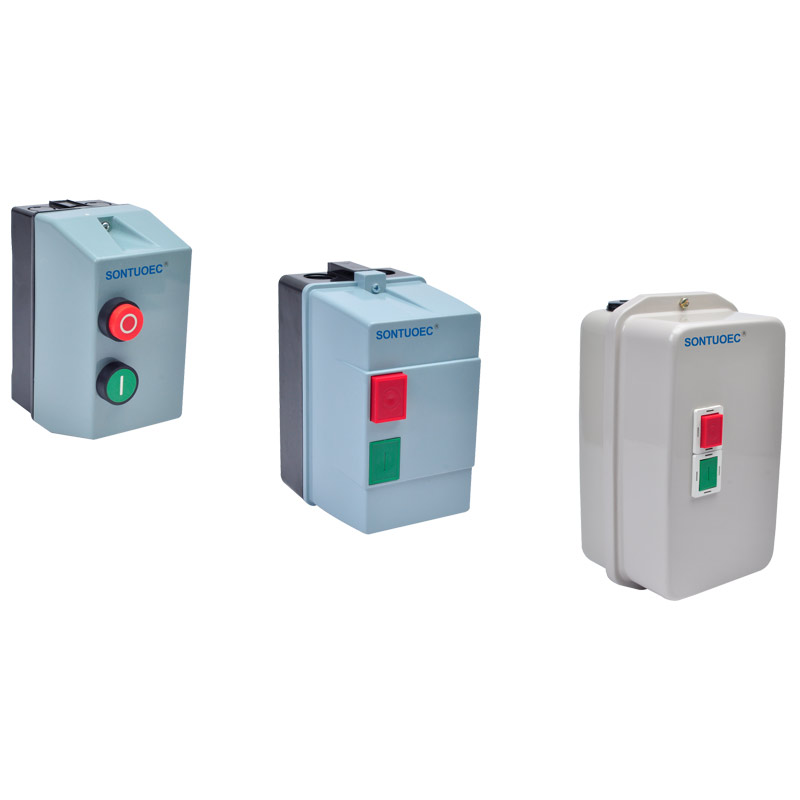

Način izdelka št. In specifične za	SLE1-09 in 12	Dvojno v premeranem, zaščitenem TOLP429 (3) ali, F659 (4)
Ohišje	SLE1-18 in 25	Dvojno v premeranem, zaščitenem TOLP427 (3) ali, F5577 (4)
	SLE1-32 in 95	Matal, LP65 do 559

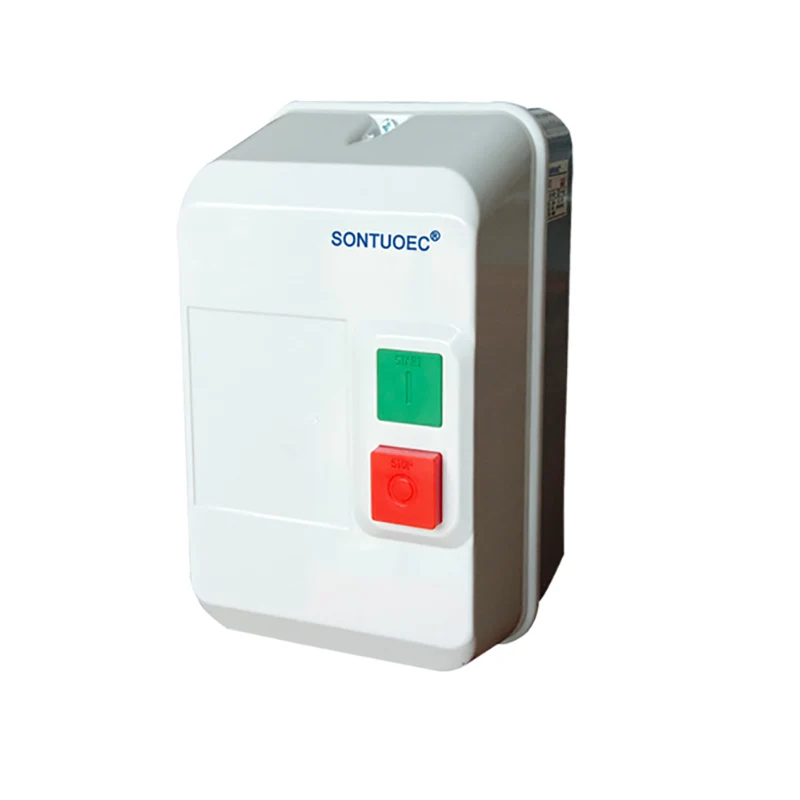

Nadzor (2 pritisni Oprema)	SLE1-32 in 95	1 zeleni zagonski gumb '1', 1Red Stop/TESET Buttion "O"
Povezave	SLE1-32 in 95	Električni priključki za napajanje in krmiljenje

Glavni tehnični parametri:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Rest Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Rest Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Ponovni tok (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Ponovni tok (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Ponovni ogrevalni tok (a)			25	32	40	50	60	80		125
Upokojen neusmiljen volage (v) 660
Auksični stik AC-15	Stik	standardno	1No				1no+1nc
	Ponovni tok (a)	220V	1.6
	Ponovni tok (a)	380V	0.95
Termični releji SuitAbie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)

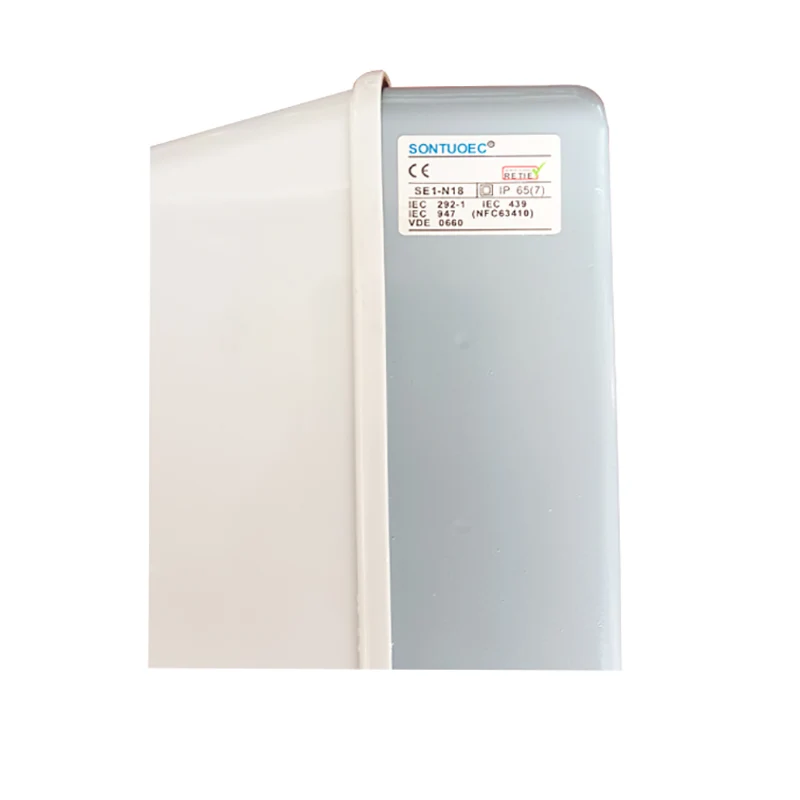

Ocena ograjenega prostora		LP65

Načelo delovanja

Načelo delovanja magnetnega stikala zaganjalnika temelji predvsem na vplivu magnetnega polja in delovnega načela DC motorja. Ko se zunanje magnetno polje približa magnetnemu stikalu, sproži element magnetnega zaznavanja (npr. Trst) znotraj stikala, zaradi česar je zaprl ali prekinil stike, s čimer nadzoruje odpiranje in zapiranje vezja. Ko je vezje zaprto, tok teče skozi motor, zaradi česar se začne vrteti. DC Motors na drugi strani delujejo na načelu, da se energijski prevodnik premika v magnetnem polju z delovanjem elektromagnetne sile.

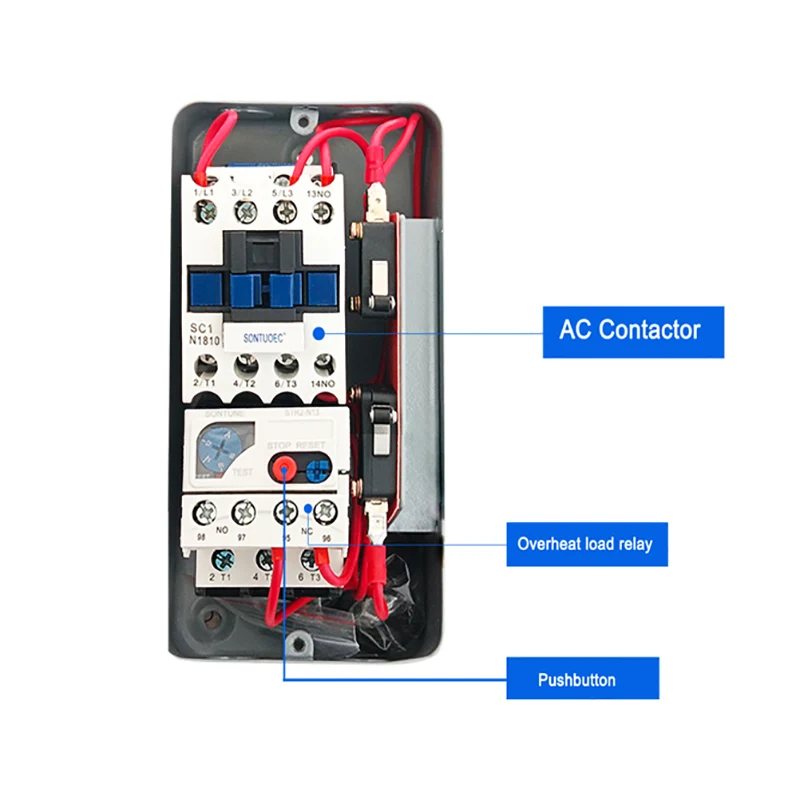

Glavne komponente

Magnetno stikalo: Običajno je sestavljeno iz magnetnega senzorskega elementa in sprožilne naprave, ki se uporablja za zaznavanje zunanjih magnetnih polj in zatiranje vklopa/izklopa vezja.

Električni motor: naprava, ki električno energijo pretvori v mehansko energijo in skozi vrtenje poganja različne naprave.

Krmilno vezje: Uporablja se za sprejemanje zunanjih signalov in nadzor delovnega stanja magnetnega stikala in motorja glede na signale.
