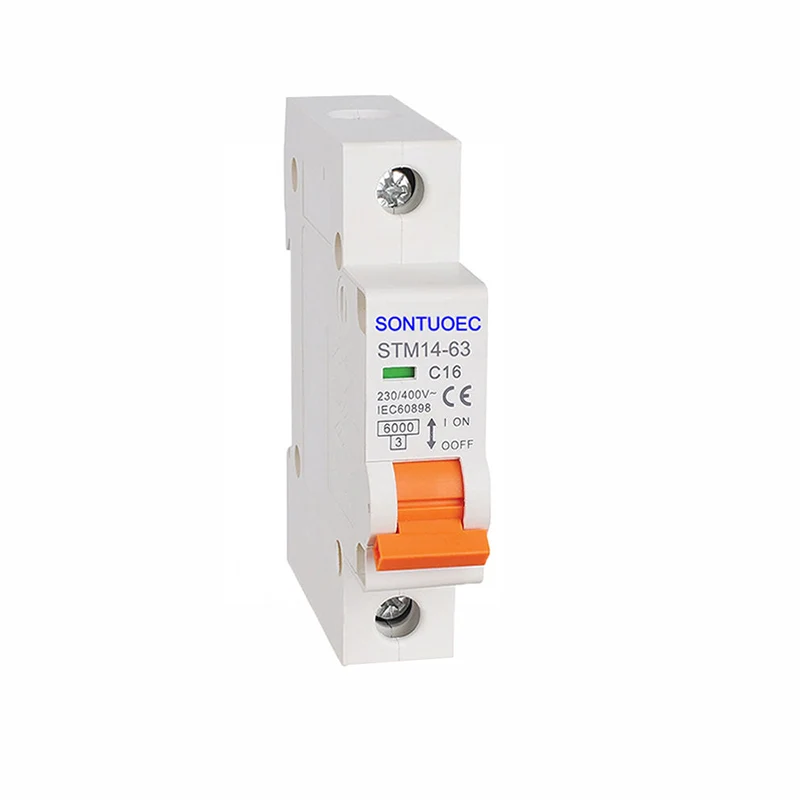

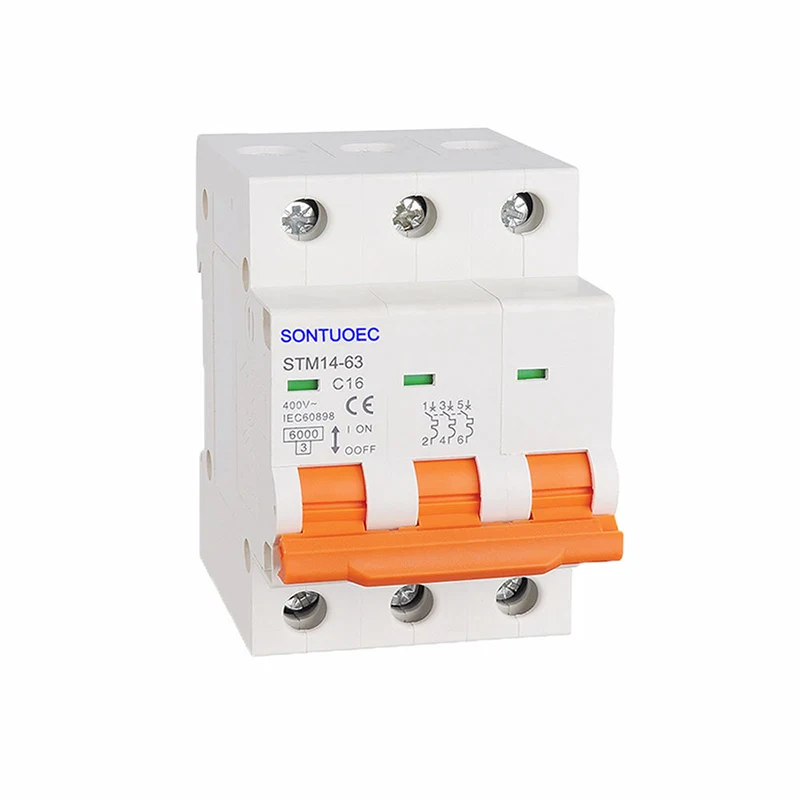

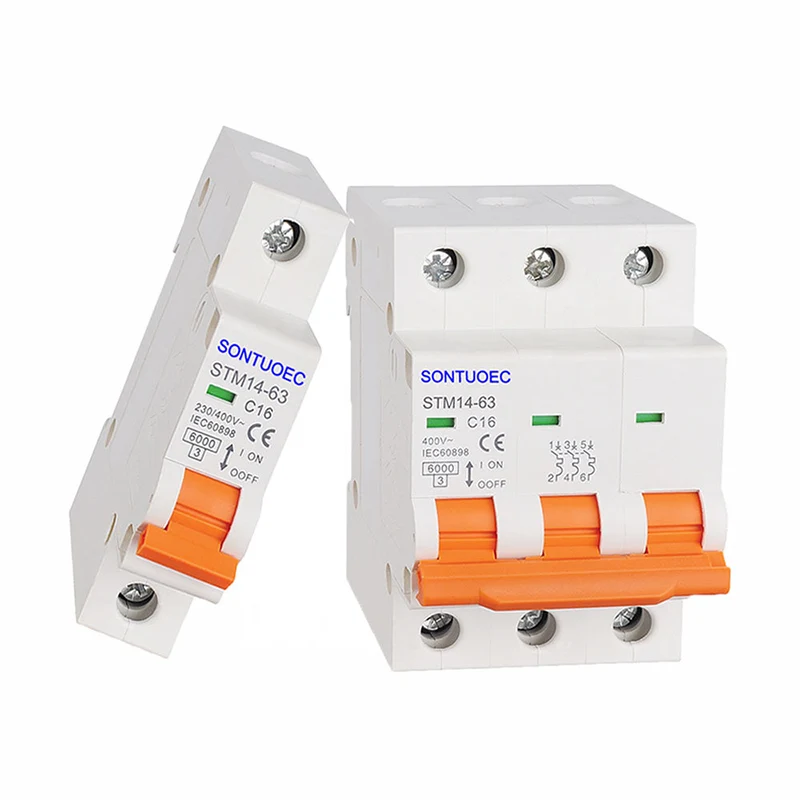

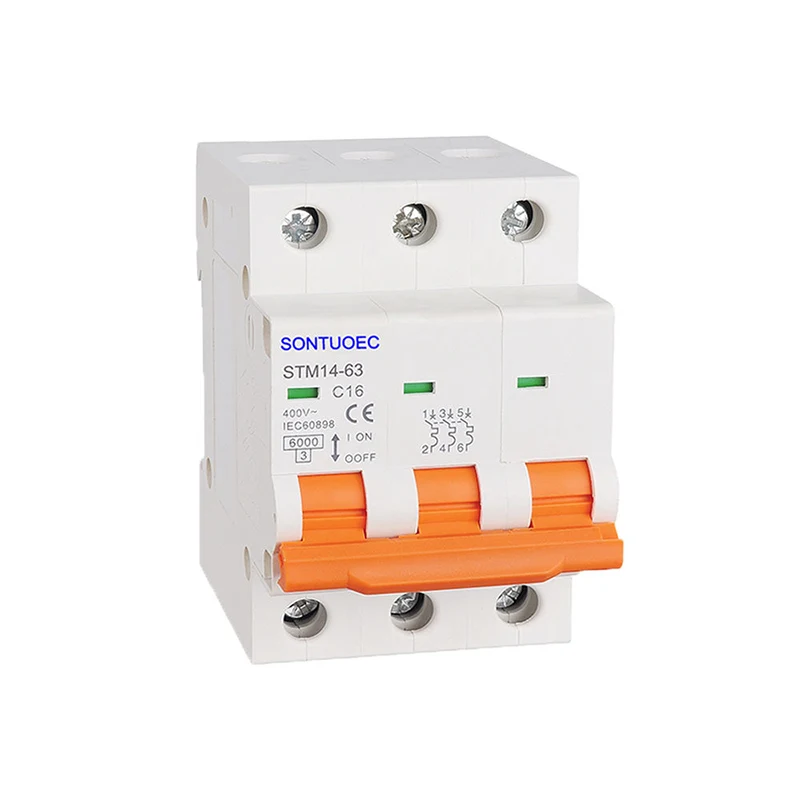

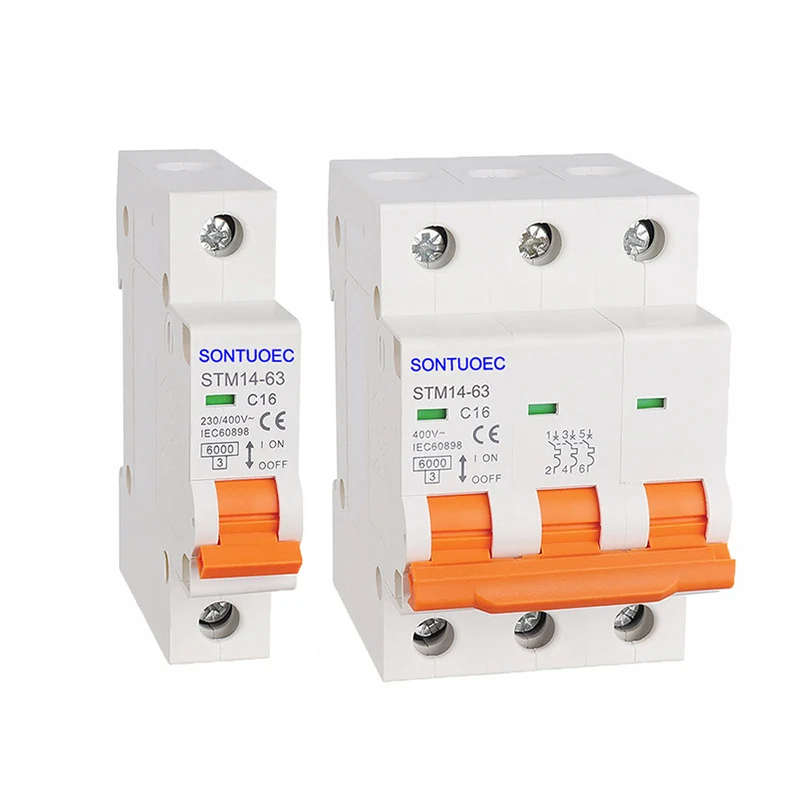

Mini MCB miniaturni odklopnik

Miniaturni odklopnik Mini MCB je samodejno upravljano električno stikalo, ki je zasnovano za zaščito električnih tokokrogov pred poškodbami, ki jih povzročajo preobremenitve ali kratki vezji. Sposoben je vklopiti, prenašati in prebiti tok v običajnih pogojih vezja, pa tudi vklopiti, nositi določeno obdobje in prekiniti tok pod določenimi nenormalnimi pogoji vezja.

Model:STM14-63

Pošlji povpraševanje

Opis izdelka

Model	STM14-63
Standardno	IEC60898-1
Polj	1p, 2p, 3p, 4p
Krivulja spopadanja	B, C, d
Nazivna zmogljivost kratkega stika (ICN)	3Ka, 4,5Ka, 6Ka
Nazivni tok (in)	1,2,4,610,16,20,25,32,40,50,63A
Nazivna napetost (UN)	AC230 (240)/400 (415) v
Magnetne izdaje	B krivulja: med 3in in 5 in C krivulja: med 5 in 10in D krivulja: med 10in in 14in
Elektro-mehanska vzdržljivost	Več kot 6000 ciklov

Lastnosti in prednosti

Majhna velikost: Mini MCB miniaturni odklopnik je značilna majhna velikost in lahka teža, ki ga je enostavno namestiti in uporabiti.

Zanesljivo delovanje: Njegova notranja struktura in materiali so dobro zasnovani, da se zagotovi, da se napajanje hitro zmanjša, ko je v vezju preobremenjena ali kratek stik za zaščito električne opreme in osebne varnosti.

Široko se uporablja: široko se uporablja v stanovanjskih, poslovnih stavbah in industrijskih objektih kot najpogosteje uporabljenih naprav za zaščito terminalov pri gradnji električnih terminalnih distribucijskih naprav.

Načelo delovanja

Mini MCB deluje na principu zaščite kratkega stika in preobremenitve s spremljanjem toka. Ko se v vezju pojavi napaka kratkega stika, bo MCB takoj odklopil vezje, da prepreči, da bi prekomerni tok povzročil požar in druge varnostne incidente. Ko je v vezju preobremenjena, bo MCB za določeno obdobje odložil, da bo vezje zaščitil električno opremo pred poškodbami. Poleg tega imajo nekateri mini MCB-ji preveč napeto zaščito, ki odreže vezje, ko je napetost nenormalna (previsoka), da prepreči poškodbe električne opreme.

Vrste in možnosti

Mini MCB so na voljo v različnih vrstah, ki ustrezajo potrebam različnih električnih sistemov. Skupne vrste vključujejo:

Standard: Običajno se uporablja v stanovanjskih in poslovnih stavbah s parametri, kot so nazivni tok, nazivna napetost, zmogljivost odklopa kratkega stika in število polov.

Izolirano: lahko popolnoma izolirate vir energije in obremenitev za varno vzdrževanje električnih sistemov.

Vrsta segmentiranega vezja: Znotraj nazivnega toka lahko funkcijo odklopa MCB preklopite, da ohranite energično stanje dela vezja.

Vrsta preostalega toka: znana tudi kot stikala za zaščito puščanja, lahko zaznajo napake puščanja v vezjih in samodejno zmanjšajo napajanje.

Vrsta zaščite pred preobremenitvijo: Zaznavanje prekomernega toka in zmanjšanje energije za zaščito električne opreme in žic.

Vrsta večfunkcije: Vključuje različne funkcije, kot so zaščita pred preobremenitvijo, zaščita kratkega stika in zaščita do puščanja.

Vrsta nadzora: Omogoča upravljavcu ročno odpiranje ali zapiranje vezja za nadzor električne opreme.

Pri izbiri Mini MCB je treba upoštevati dejavnike, kot so nazivna napetost, nazivni tok, prelomna zmogljivost, delovne značilnosti in okoljske razmere. Prav tako je treba izbrati ustrezno vrsto MCB v skladu s posebnimi zahtevami vezja in obremenitve.
