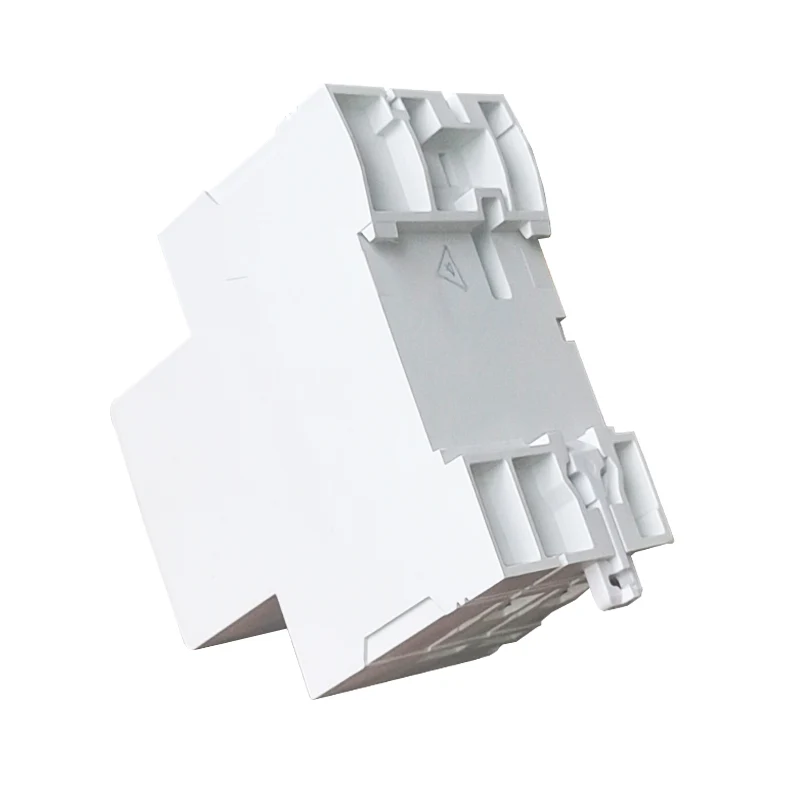

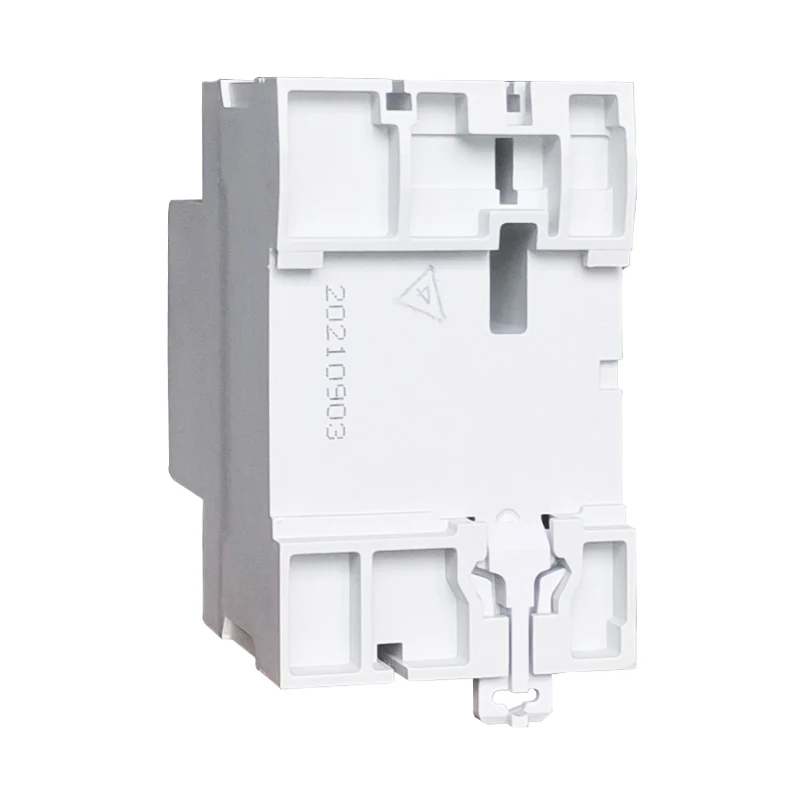

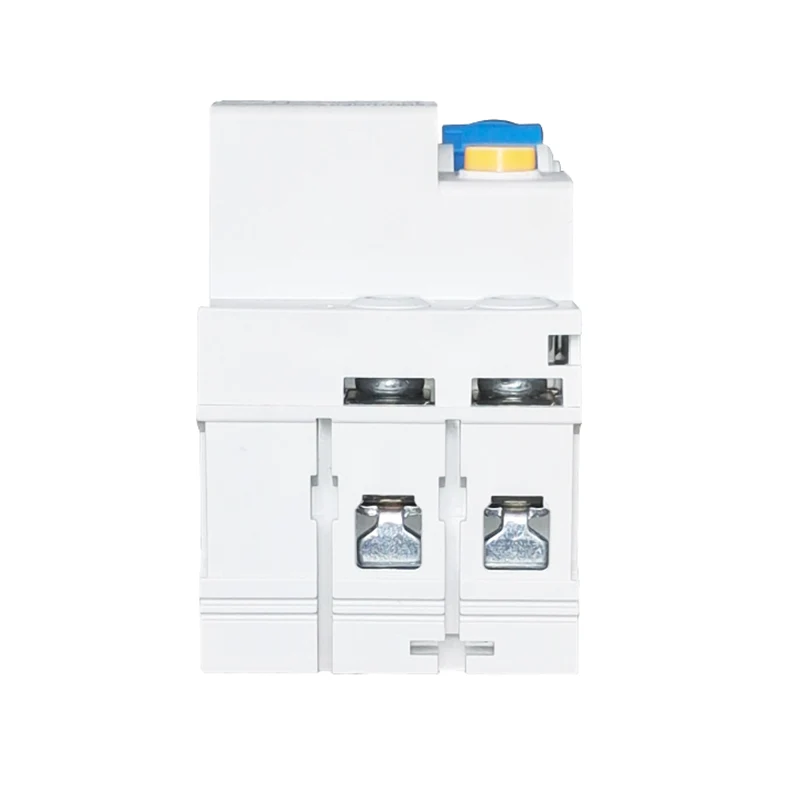

Odklopnik na diferenčni tok modela RCCB B

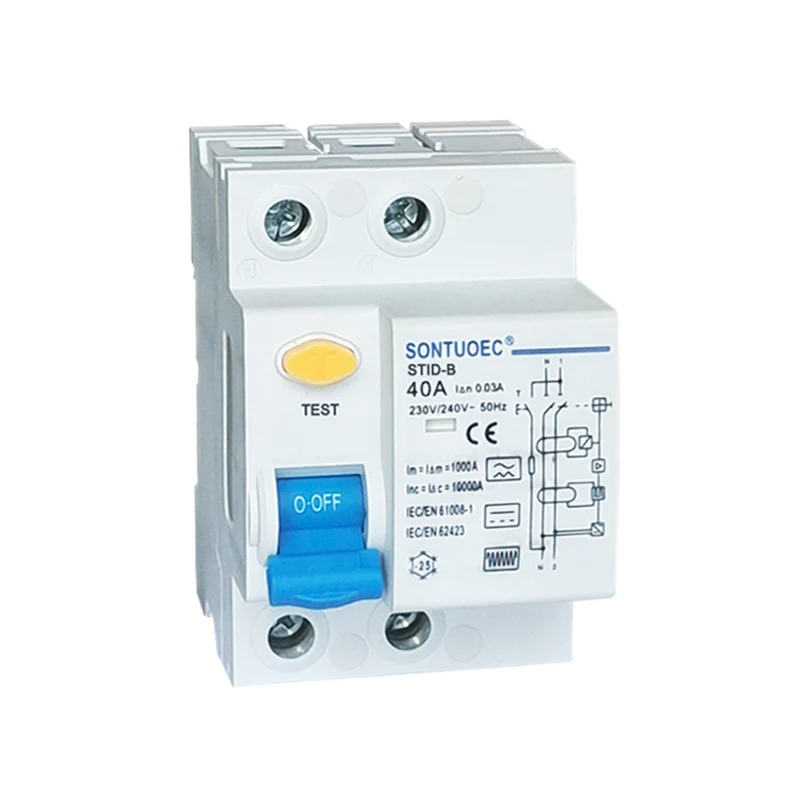

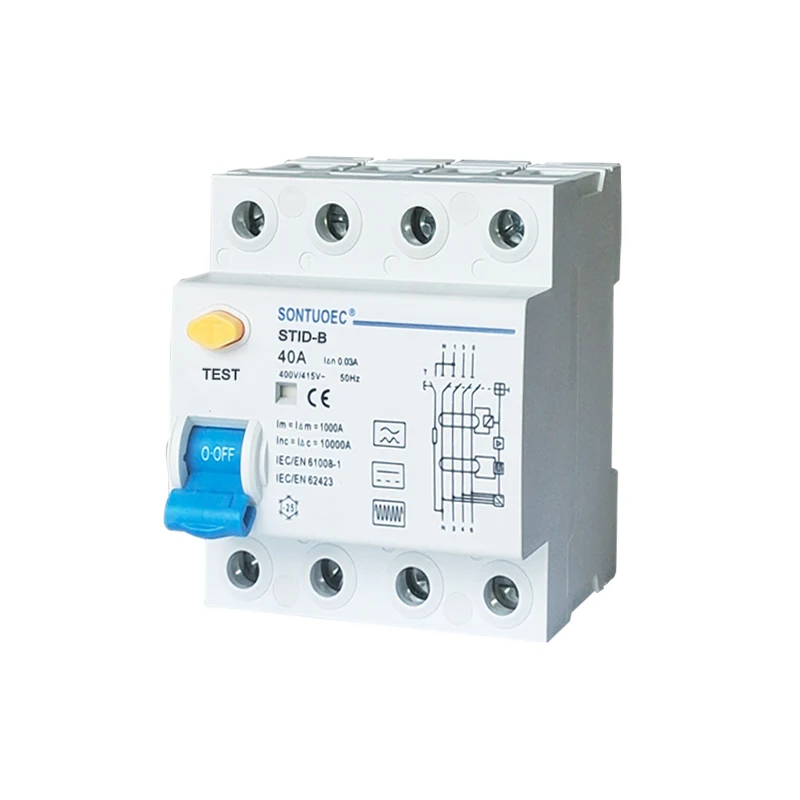

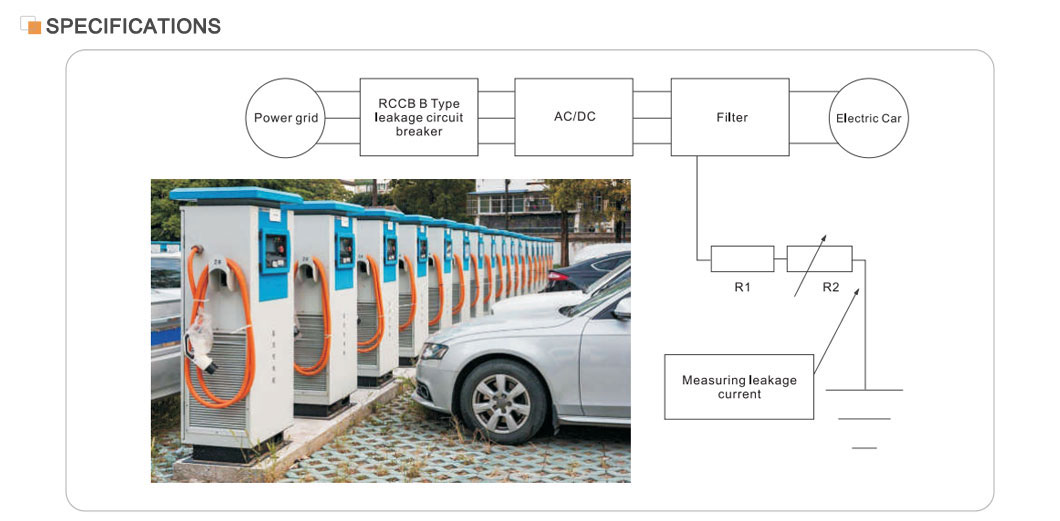

Odklopnik na diferenčni tok modela STID-B RCCB B je primeren za tip A in je primeren tudi za izravnavo enosmernih diferenčnih tokov, enosmernih diferenčnih tokov, ki lahko nastanejo zaradi usmerniških tokokrogov, in visokofrekvenčnih AC diferenčnih tokov. Zagotavlja zaščito v primeru trajnih okvarnih tokov v trifaznih omrežjih. STID-B se običajno uporablja na področju polnilnih postaj, medicinske opreme in instrumentov, krmilnikov in pogonov s spremenljivo hitrostjo, polnilnikov baterij in pretvornikov (DC). STID-B je v skladu s standardoma IEC/EN61008 in IEC/EN62423.

Glavne značilnosti

Nazivni tok: 40A, primeren za električne sisteme večjega toka.

Zaščita pred uhajanjem: z visoko občutljivostjo in natančnostjo lahko zazna uhajajoči tok in prekine napajanje v zelo kratkem času.

Varnostna zmogljivost: v skladu z mednarodnimi standardi, kot sta IEC/EN61008.1 in GB16916.1, kar zagotavlja varnost in zanesljivost izdelka.

Področje uporabe: Pogosto se uporablja v industrijskih, komercialnih, visokih in civilnih stavbah za zagotavljanje celovite zaščite električnega sistema.

Načelo delovanja

Odklopnik na diferenčni tok modela RCCB B temelji na tokovnem transformatorju ničelnega zaporedja. Vsaka prevodna faza poteka skozi tokovni transformator ničelnega zaporedja, katerega sekundarna stran je povezana z elektromagnetnim zatičem. V normalnih pogojih je vektorska vsota faznih tokov skozi tokovni transformator ničelnega zaporedja enaka nič, tako da je pretok skozi transformator enak nič, sekundarna izhodna napetost je prav tako nič in odklopnik ne bo deloval. Vendar, ko se tok uhajanja poveča in povzroči, da izhodna napetost na sekundarni strani naraste na določeno raven, se aktivira elektromagnetna sprostitev, ki poganja delovni mehanizem, da deluje in odklopi kontakte, povezane z napajanjem, in tako uresniči zaščito pred uhajanjem.

Izbira in namestitev

Izbira: Pri izbiri RCCB je treba upoštevati parametre, kot so nazivna napetost, nazivni tok, tok uhajanja in čas delovanja električnega sistema. Prav tako je treba izbrati ustrezen RCCB glede na vrsto zahtevane zaščite (npr. zaščita pred neposrednim dotikom ali zaščita pri posrednem dotiku).

Namestitev: RCCB je treba namestiti na vhodni konec električnega sistema ali na odcepni vod, da zagotovite popolno zaščito celotnega električnega sistema ali določenega odcepnega voda. Med namestitvijo je treba dosledno upoštevati ustrezne standarde in kode, da zagotovite pravilno povezavo in zanesljivo delovanje RCCB.
