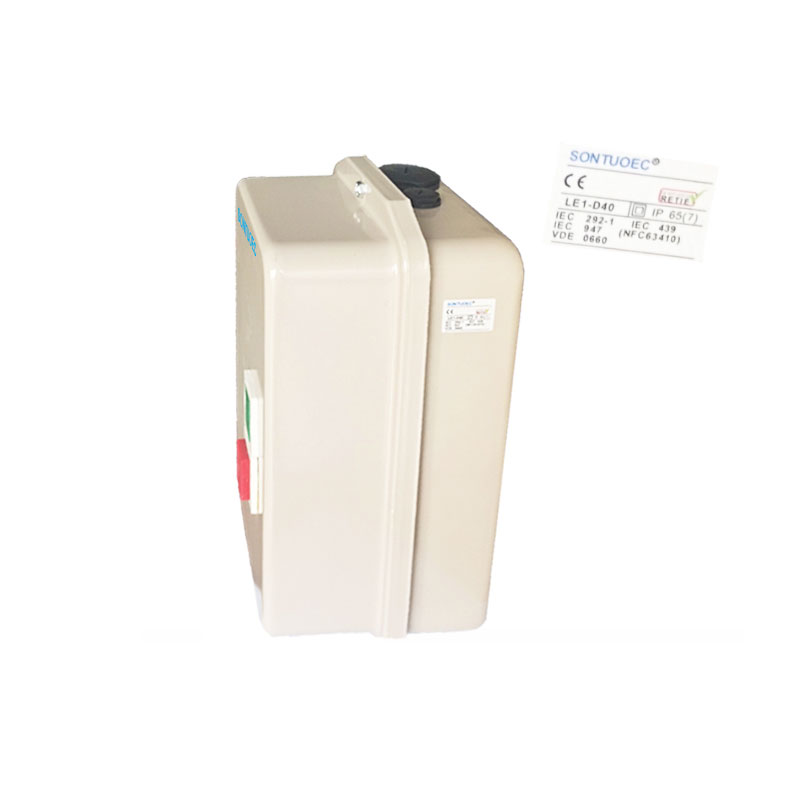

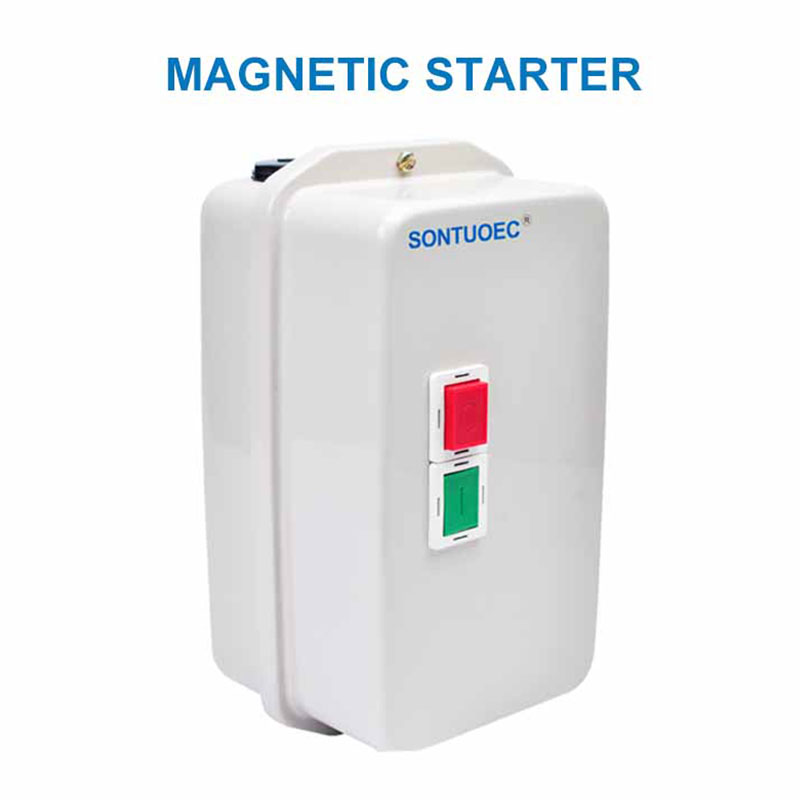

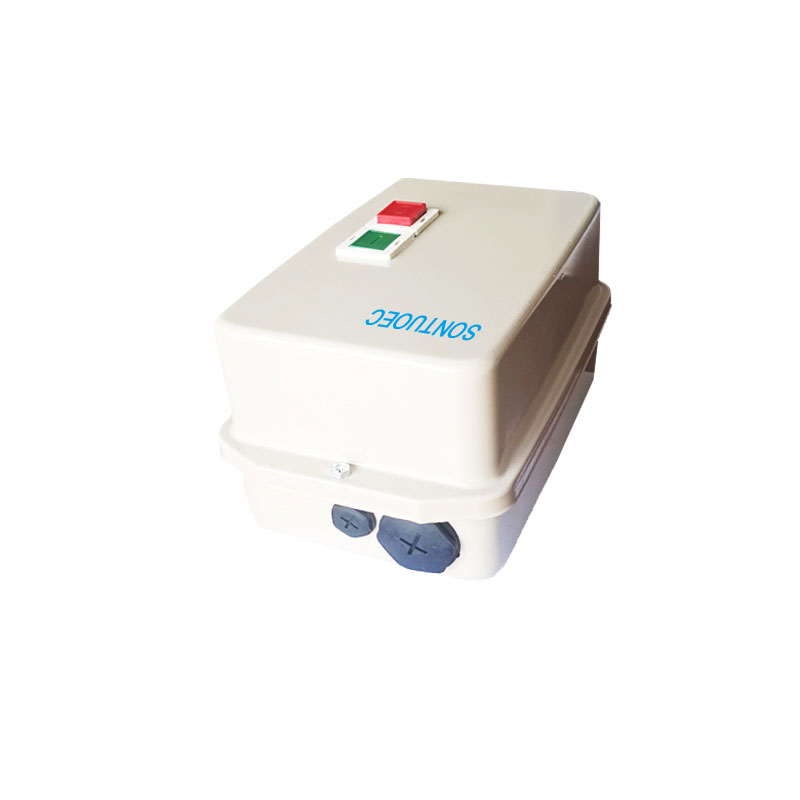

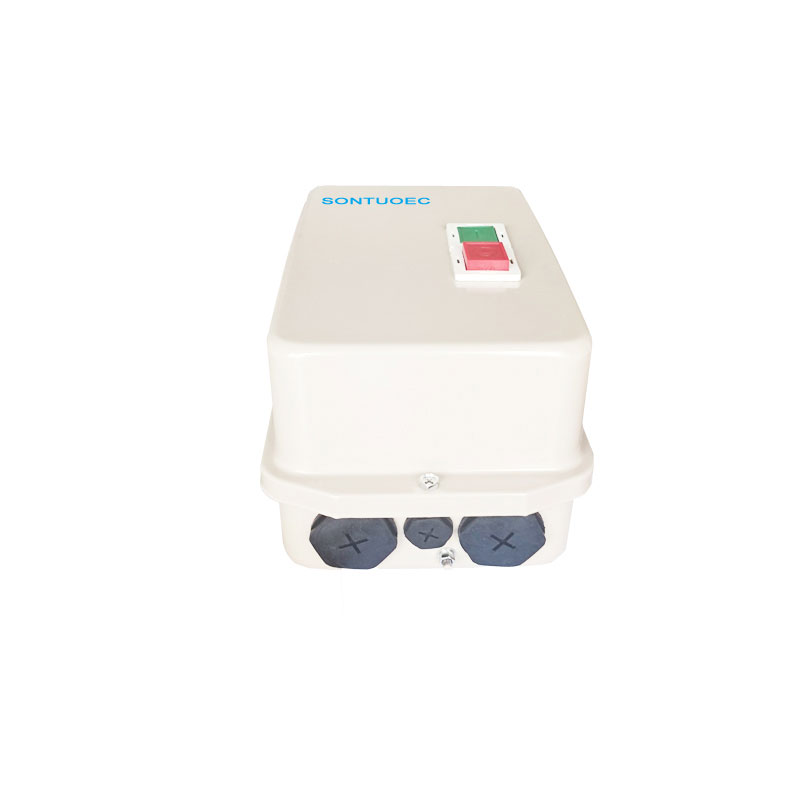

SLE1-D Series Magnetic Starter

SLE1-D Series Magnetic Starter je električna krmilna naprava, ki z elektromagnetno silo upravlja z zagonom in zaustavitvijo električnega motorja. Običajno vsebuje elektromagnetno tuljavo, ki ob energiji proizvaja magnetno polje, ki pritegne gibanje železnega jedra, ki poganja zapiranje ali kršenje stikov, da doseže nadzor motorja.

Model:SLE1-D

Pošlji povpraševanje

Opis izdelka

Specifikacije

Način izdelka št. In specifične za	SLE1-09 in 12	Dvojna v premeranem, zaščitenem TOLP429 (3) ali, F659 (4)
Ohišje	SLE1-18 in 25	Dvojna v premeranem, zaščitenem TOLP427 (3) ali, F5577 (4)
	SLE1-32 in 95	Matal, LP65 do 559
Krmiljenje (2 tipka moufidena vklopljena Oprema)	SLE1-32 in 95	1 zeleni gumb za zagon '1', 1Red Stop/TESET Buttion „O“
Povezave	SLE1-32 in 95	Električni priključki za napajanje in krmiljenje

Glavni tehnični parametri:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Rest Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Rest Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Ponovni tok (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Ponovni tok (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Ponovni ogrevalni tok (a)			25	32	40	50	60	80		125
Upokojen neusmiljen volan (v) 660
Auksikalni stik AC-15	Stik	standardno	1No				1no+1nc
	Ponovni tok (a)	220V	1.6
	Ponovni tok (a)	380V	0.95
Termični releji SuitAbie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Ocena ograjenega prostora		LP65

Načelo delovanja

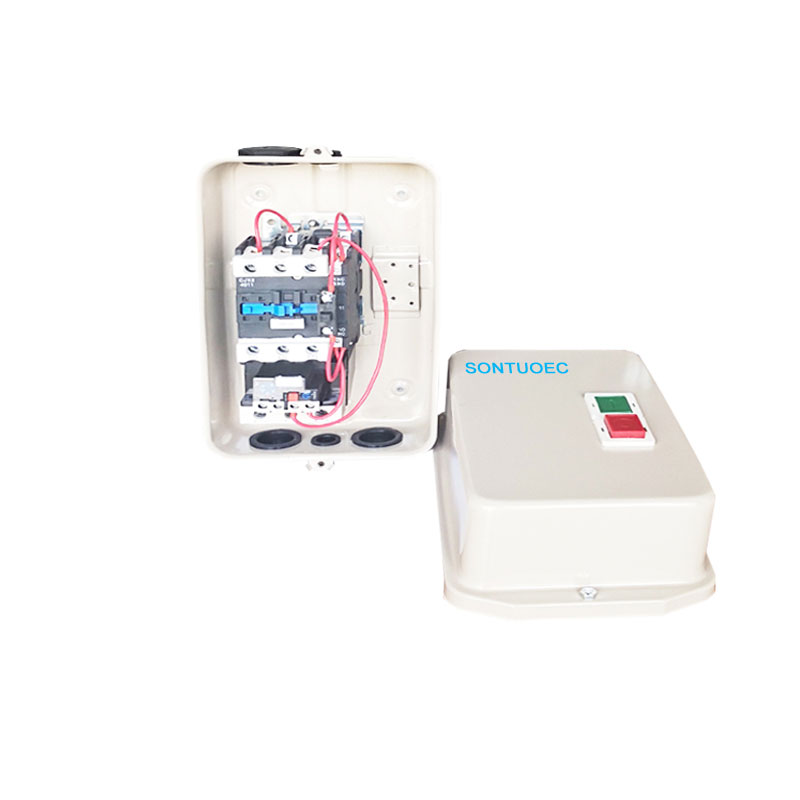

Delovno načelo magnetnega zaganjalnika serije SLE1-D temelji na interakciji elektromagnetne indukcije in elektromagnetne sile. Ko se napajalni napajalnik napaja, elektromagnetna tuljava ustvari magnetno polje, ki privabi železno jedro, da se premika in zapre stike, motor pa se napaja z močjo in začne teči. Ko je krmilni napajalnik odstranjen, magnetno polje izgine, železno jedro se ponastavi pod delovanjem vzmeti, stiki se pokvarijo in motor se ustavi.

Vrste in funkcije

Obstajajo različne vrste magnetnih zaganjalnikov SLE1-D, kot so Direct on-Line (DOL) SLE1-D magnetni začetniki, starterji Star-Delta (Star-Delta), začetniki avtotransformerjev in tako naprej. Različne vrste magnetnih zaganjalnikov SLE1-D imajo različne značilnosti in obseg uporabe.

1.Irek na spletu (DOL) SLE1-D magnetni zaganjalnik:

Preprosta struktura, nizki stroški.

Primerno za zagon in zaustavitev nadzora majhnih motorjev.

2.Star-delta (Star-Delta) Starter:

S spreminjanjem ožičenja motorja spozna namen zmanjšanja napetosti in toka med zagonom.

Primerno za srednje motorično krmiljenje motorja.

3.Autotransformer Starter:

Uporablja avtotransformator za zmanjšanje napetosti in toka pri zagonu motorja.

Uporablja se za začetni nadzor motorjev z visoko močjo.

SLE1-D Series Magnetic Starter

Scenariji prijave

SLE1-D magnetni zaganjalniki se pogosto uporabljajo v različnih industrijskih in komercialnih aplikacijah, kot so proizvodnja, gradnja, kmetijstvo in prevoz. Uporabljajo se za nadzor različnih vrst motorjev, kot so trifazni asinhroni motorji, DC motorje itd. Za samodejno proizvodnjo in daljinsko upravljanje opreme.
