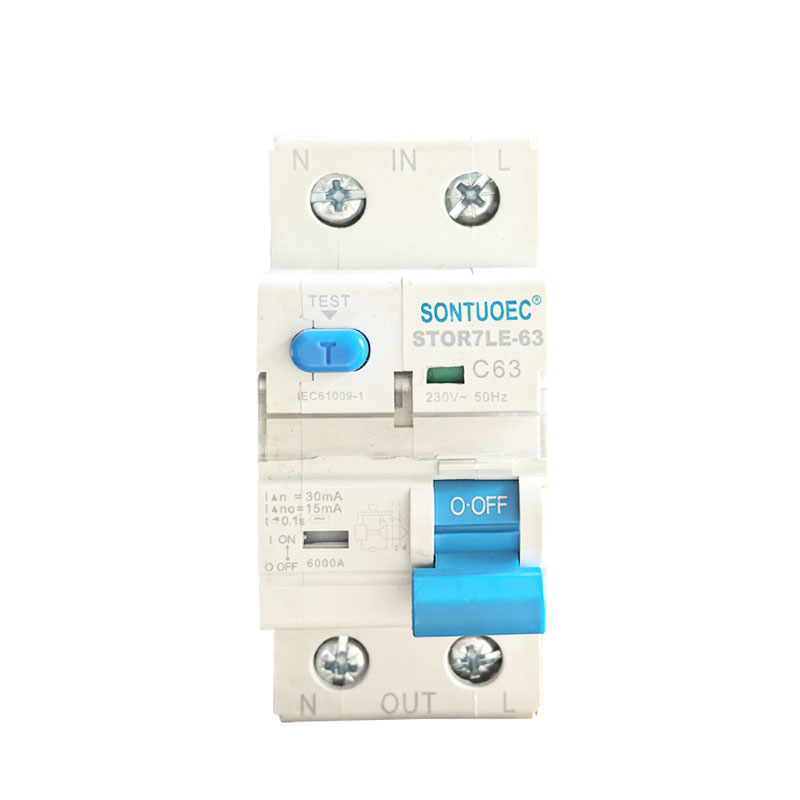

Sontuoec Stro7le-63 Odklopnik za zaščito pred majhnim uhajanjem RCBO

Glavne funkcije STRO7LE-63 RCBO

Zaščita pred preobremenitvijo: Ko tok v tokokrogu preseže nazivno vrednost STRO7LE-63 RCBO, bo samodejno prekinil tokokrog v določenem časovnem obdobju, da prepreči pregrevanje tokokroga in opreme ter se tako izogne ​​požaru in poškodbam.

Zaščita pred kratkim stikom: Ko v tokokrogu pride do kratkega stika, bo STRO7LE-63 RCBO hitro prekinil tokokrog, da prepreči, da bi tok kratkega stika povzročil resno škodo na tokokrogu in opremi.

Zaščita pred uhajanjem: STRO7LE-63 RCBO je sposoben zaznati preostali tok (tj. tok uhajanja) v tokokrogu. Ko preostali tok preseže nastavljeni prag, bo STRO7LE-63 RCBO v zelo kratkem času prekinil tokokrog, da prepreči nesreče z električnim udarom in električni požar.

Načelo delovanja STRO7LE-63 RCBO

STRO7-40 RCBO vsebuje notranji termomagnetni detektor sprožitve (za zaščito pred preobremenitvijo in kratkim stikom) in detektor preostalega toka (za zaščito pred uhajanjem). Ko je tok ali preostali tok v tokokrogu nenormalen, ustrezen udarec sproži sprožilni mehanizem STRO7-40 RCBO, zaradi česar ta hitro prekine tokokrog.

1. Toplotni magnetni triper: uporablja toploto in magnetno polje, ki nastane, ko tok prehaja skozi prevodnik, da sproži sprožitev. Ko je tok previsok, se prevodnik segreje in ustvari magnetno polje, zaradi česar se bimetal znotraj termomagnetnega udarnika upogne ali pa magnet pritegne železno jedro in tako sproži sprožilni mehanizem.

2. Detektor preostalega toka: uporablja tokovni transformator ničelnega zaporedja za zaznavanje preostalega toka v vezju. Ko preostali tok preseže nastavljeni prag, bo detektor preostalega toka poslal signal sprožilnemu mehanizmu, da prekine vezje.
