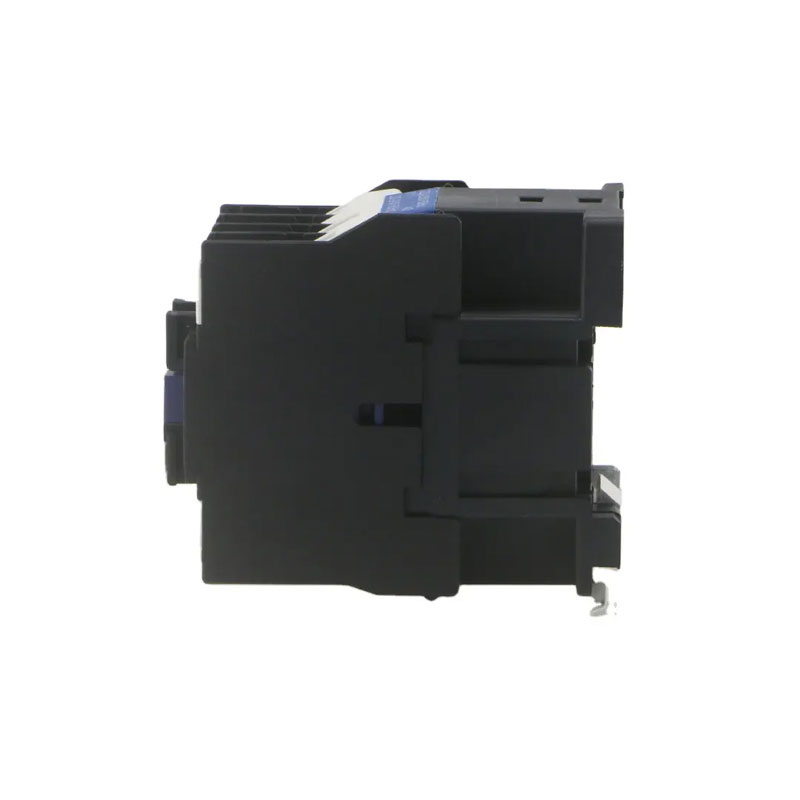

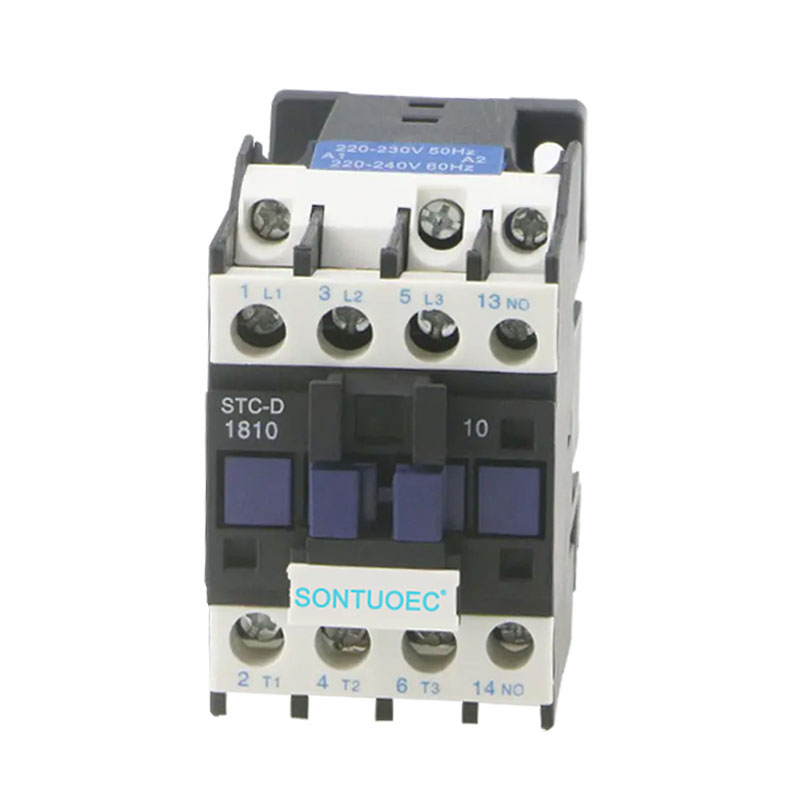

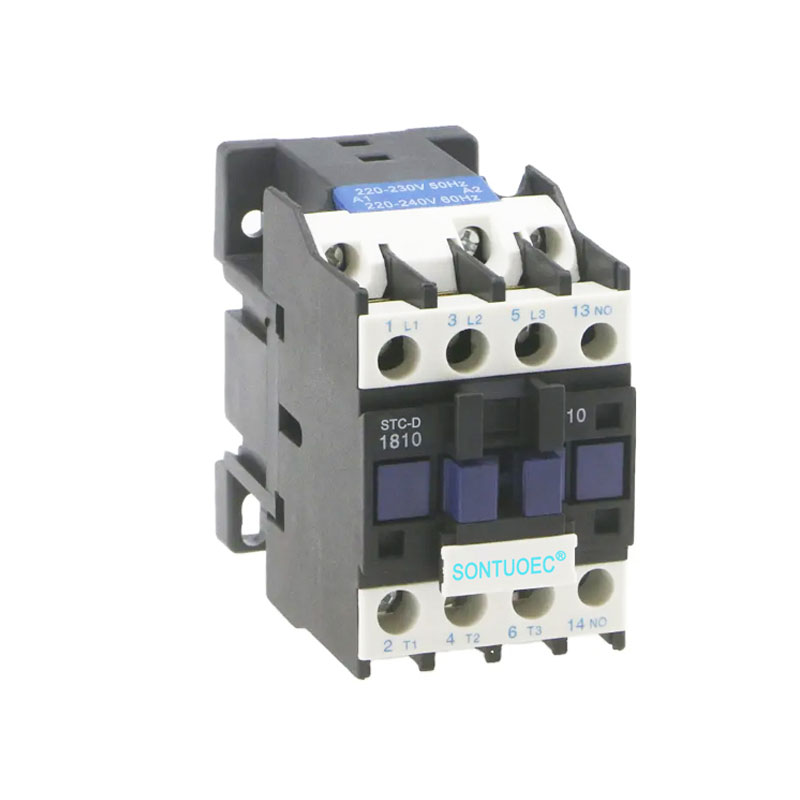

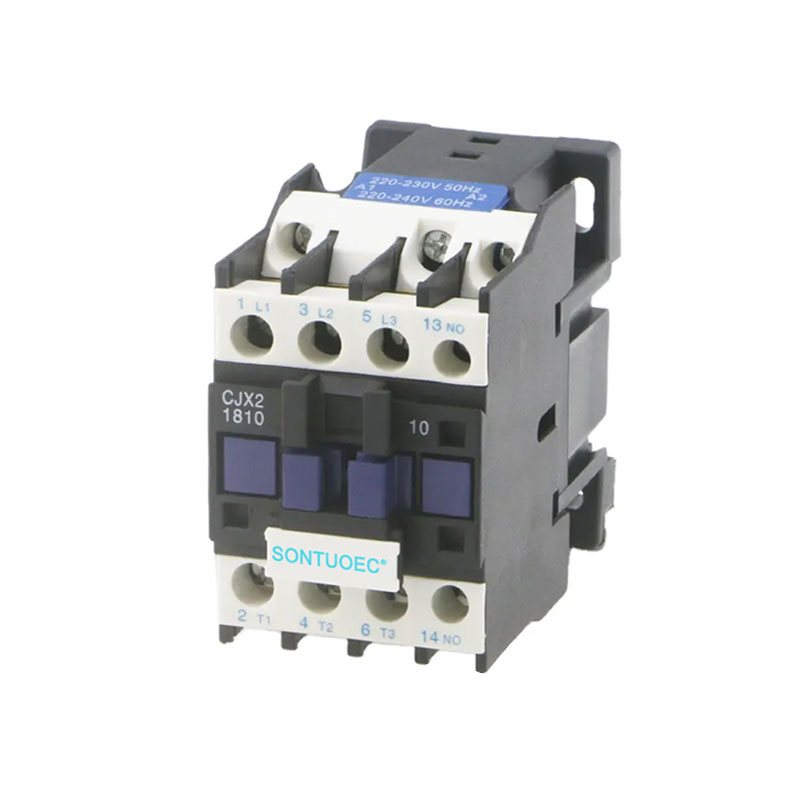

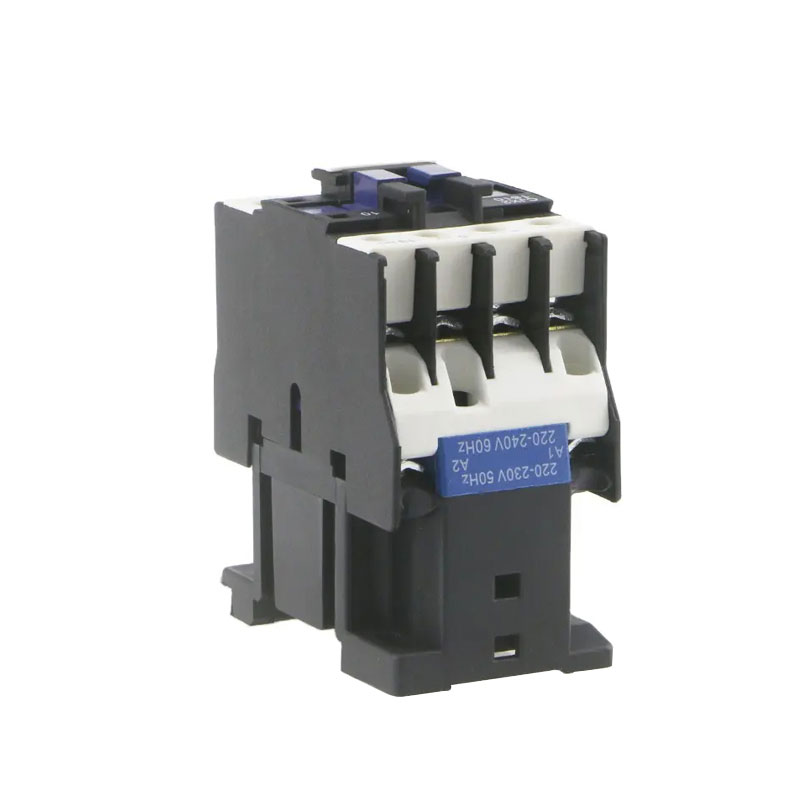

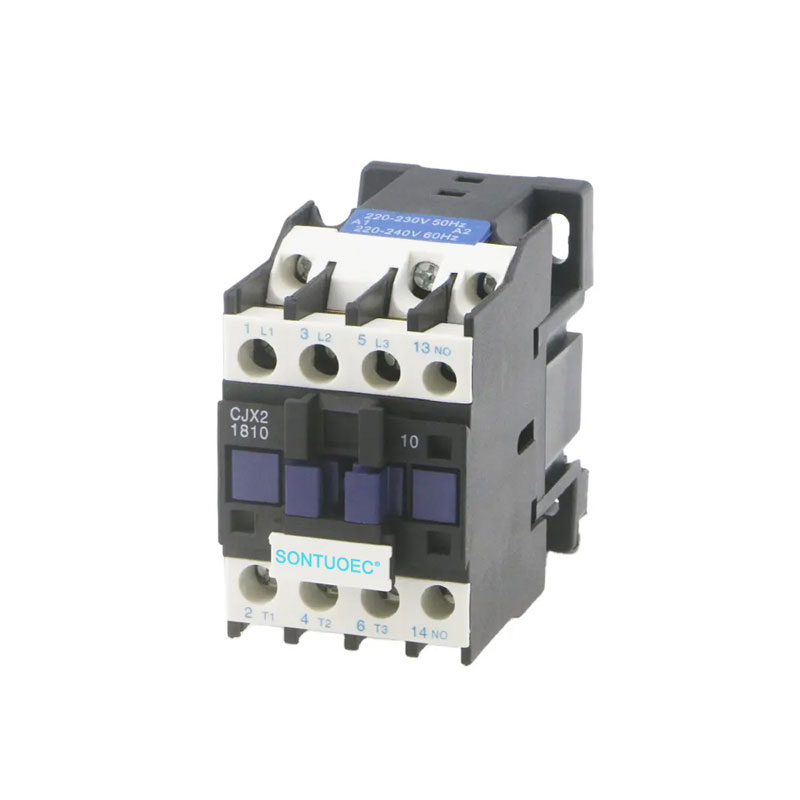

STC-D AC kontaktor

STC-D AC kontaktor je električna komponenta, ki se uporablja za daljinsko upravljanje in pogosto vklapljanje ali izklapljanje AC tokokrogov. Uporablja se predvsem za odpiranje in krmiljenje tokokrogov v elektroenergetskih sistemih ter za daljinsko krmiljenje motorjev, razsvetljave in drugih električnih bremen v industrijski avtomatizaciji. Kontaktor za izmenični tok (AC), t.i. STC-D AC kontaktor, je pomembna električna nadzorna oprema, ki igra nenadomestljivo vlogo na področju elektroenergetskega sistema in industrijske avtomatizacije.

Model:STC-D

Pošlji povpraševanje

Opis izdelka

Vrsta		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nazivni delovni tok (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nazivni delovni tok (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardne moči 3-faznega motorji 50/60Hz v kategoriji AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivni toplotni tok (A)		20	20	32	40	50	60	80	80	125	125
Električna življenjska doba	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Električna življenjska doba	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehanska življenjska doba (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Število stikov	3P+ŠT					3P+NC+NO
Število stikov	3P+NC					3P+NC+NO

Zgradba in princip delovanja

Struktura: STC-D AC kontaktor je v glavnem sestavljen iz elektromagnetnega sistema (vključno z železnim jedrom, tuljavo in kratkostičnim obročem itd.), kontaktnega sistema (vključno z glavnim kontaktom in pomožnim kontaktom) in naprave za gašenje obloka.

Načelo delovanja: Ko je tuljava STC-D AC kontaktorja pod napetostjo, železno jedro ustvari magnetno polje, ki privlači armaturo in poganja kontakte, da delujejo, tako da so glavni kontakti in pomožni kontakti zaprti ali odklopljeni, s čimer se nadzoruje vklop in izklop tokokroga. Naprava za gašenje obloka se uporablja za gašenje obloka, ko so kontakti odklopljeni, da zaščiti kontakte pred poškodbami.

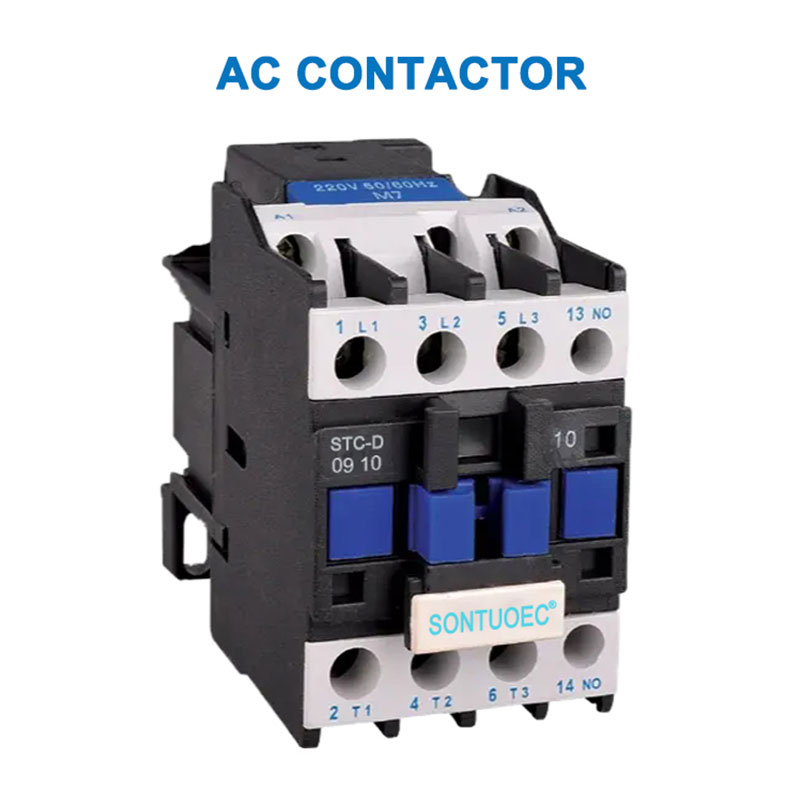

STC-D AC Contactor

Vrste in značilnosti

1. Vrste:

Kontaktorje STC-D AC je mogoče razvrstiti v različne tipe glede na njihovo uporabo in zmogljivost, kot so industrijski kontaktorji, kontaktorji za zgradbe in gospodinjstva. Običajni modeli vključujejo serijo CJ (npr. serijo CJX2, serijo CJ20, serijo CJT1) kot tudi serijske izdelke ABB, Siemens, Schneider in drugih znamk.

2. Lastnosti:

Zanesljivo delo: STC-D AC kontaktorji imajo visoko delovno zanesljivost in stabilnost ter lahko prenesejo velike tokove in napetosti.

Stabilna zmogljivost: njegov kontaktni sistem je izdelan iz visokokakovostnih materialov z dobro električno prevodnostjo in odpornostjo proti obrabi pri visokih temperaturah.

Priročno vzdrževanje: STC-D AC kontaktorji imajo kompaktno strukturo in so enostavni za namestitev in vzdrževanje.

Scenariji uporabe

STC-D AC kontaktorji imajo široko paleto aplikacij v elektroenergetskih sistemih, industrijski avtomatizaciji, stavbni in gospodinjski elektriki. Na primer, v elektroenergetskem sistemu se lahko uporablja za krmiljenje start-stop in obračanje smeri motorja; v industrijski avtomatizaciji se lahko uporablja za nadzor zagona in zaustavitve različne električne opreme na proizvodni liniji; v stavbah in gospodinjski elektriki se lahko uporablja za nadzor vklopa/izklopa opreme, kot sta razsvetljava in klimatska naprava.
