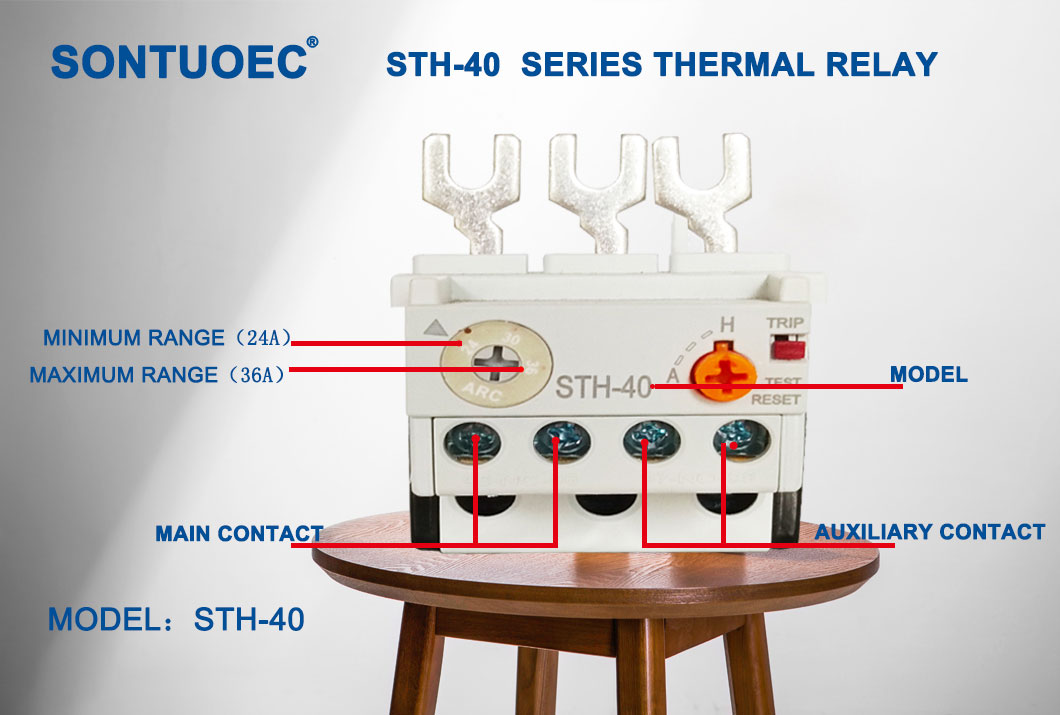

STH-40 Series Termalna preobremenitev

Termični preobremenitveni rele STH-40 je primeren za vezje AC 50/60 Hz, nazivno operativno napetost do 660 V. In lahko spozna funkcijo preobremenitve in zaščite pred fazo za izmenični motor. Ta izdelek je v skladu s standardom GB14048.4, IEC60947-4-1.

Model:STH-40

Pošlji povpraševanje

Opis izdelka

Glavni tehnični parameter:

Model	Tok	Primerno za kontaktorji
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5A	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22

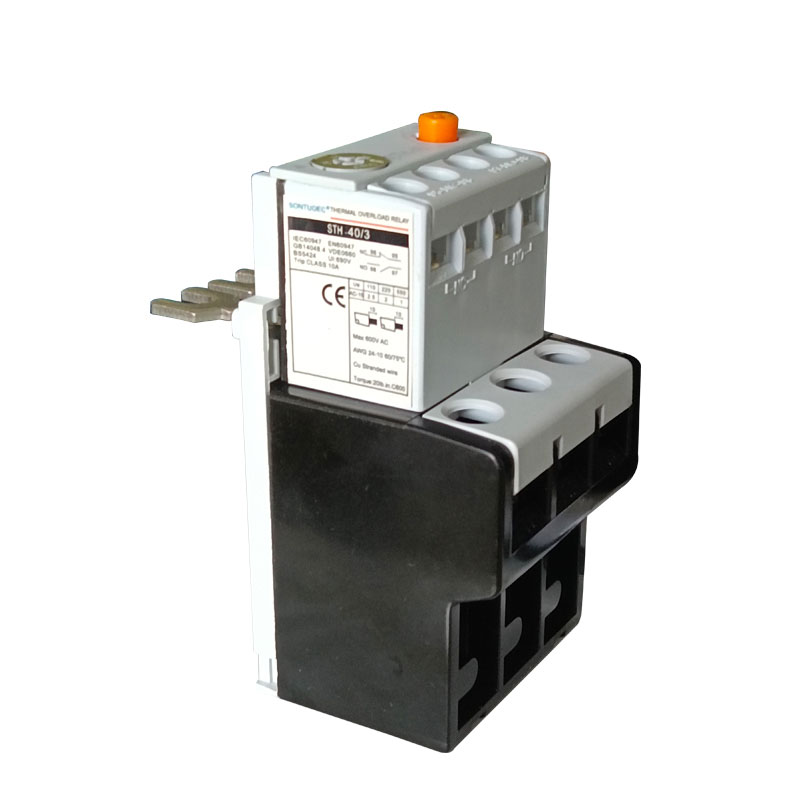

STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Glavne funkcije

Zaščita motorja: Glavna funkcija toplotnega releja preobremenitve je preprečevanje poškodbe motorja zaradi preobremenitve. Ko je motor preobremenjen, bo rele toplotne preobremenitve pravočasno odrezal napajanje, da prepreči, da bi motor gorel zaradi pregrevanja.

Zaščita daljnovodov: Poleg zaščite motorja lahko toplotni rele za zaščito tudi daljnovodi. Ko je motor preobremenjen, se bo njegov tok povečal, kar lahko privede do pregrevanja in taljenja daljnovodov. Z zaznavanjem spremembe toka toplotni preobremenitveni rele določa, ali je daljnovod preobremenjen in po potrebi zmanjša napajanje.

Izboljšajte varnost elektroenergetskega sistema: Termalna preobremenitev rele lahko učinkovito prepreči poškodbo motorja in daljnovoda, s čimer zmanjša stopnjo okvare elektroenergetskega sistema in izboljša varnost elektroenergetskega sistema.

Načelo delovanja

Načelo delovanja releja toplotne preobremenitve temelji predvsem na trenutnem toplotnem učinku in lastnostih temperaturnega zaznavanja bimetala. Ko se v motorju pojavi preobremenitev, se tok poveča, kar povzroči več toplote v grelnem elementu releja toplotne preobremenitve. Ta toplota se prenese v bimetal, ki se pri segrevanju upogne, ker je narejena iz dveh zlitin z velikimi razlikami v koeficientih linearne ekspanzije. Ko se bimetal do neke mere upogne, bo sprožila elektromagnetno tuljavo, ki jo je treba napajati, kar bo posledično spodbudilo stike, da delujejo in odrežejo napajanje motorja.

Obseg uporabe

Toplotni preobremenitveni rele se običajno uporablja v vezjih z AC 50Hz, nazivno izolacijsko napetostjo 660V in tokom 0,1 ~ 630A in se uporablja predvsem za zaščito pred preobremenitvijo in fazo, ki je zaščita trifaznih AC. Uporablja se lahko tudi za oblikovanje zaganjalnika s prilagojenim AC kontaktorjem, da se zagotovi celovita zaščita motorja.

Funkcije izdelka

Preprosta struktura: Ta toplotna preobremenjena rele običajno sprejme razmeroma preprost konstrukcijski dizajn, kar omogoča enostavno namestitev in uporabo.

Celovito: poleg osnovne funkcije zaščite pred preobremenitvijo ima tudi funkcije zaščite pred faznim prelom in kompenzacijo temperature.

Nizki stroški: V primerjavi z drugimi napravami za zaščito motorja je cena toplotne preobremenitve rele relativno nizka, kar znižuje stroške nakupa uporabnikov.

Stabilna delovanje delovanja: Ker sprejema bimetal kot občutljiv element, je njegova zmogljivost delovanja stabilna in zanesljiva.

STH-40 Series Thermal Overload Relay
