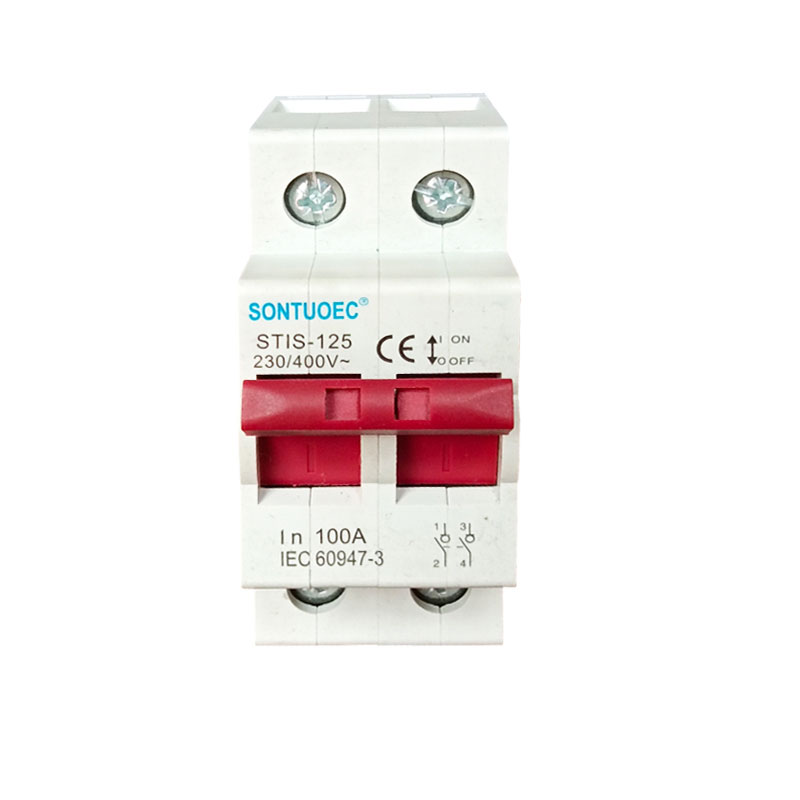

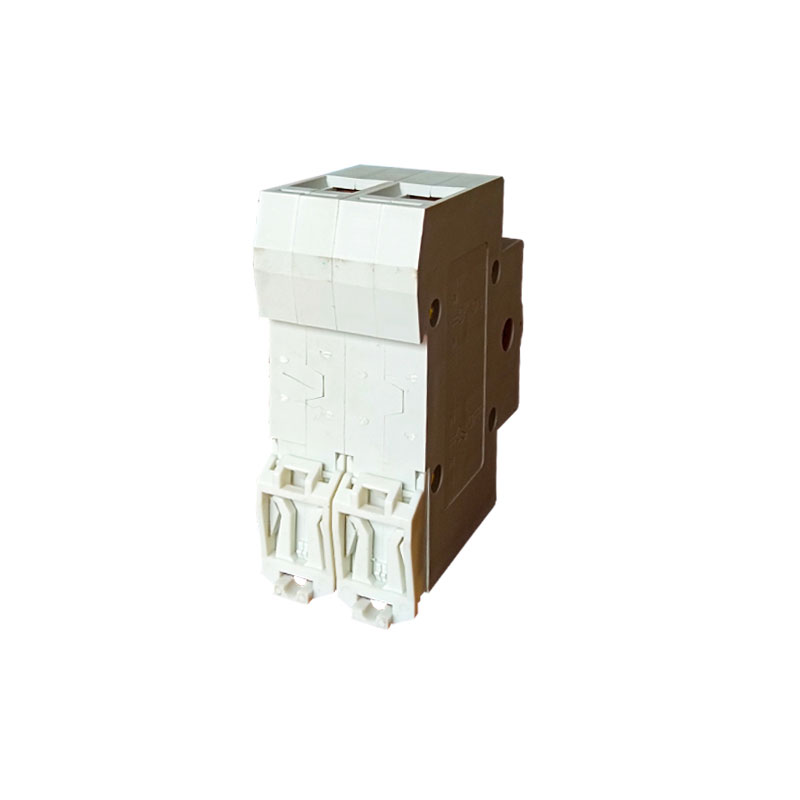

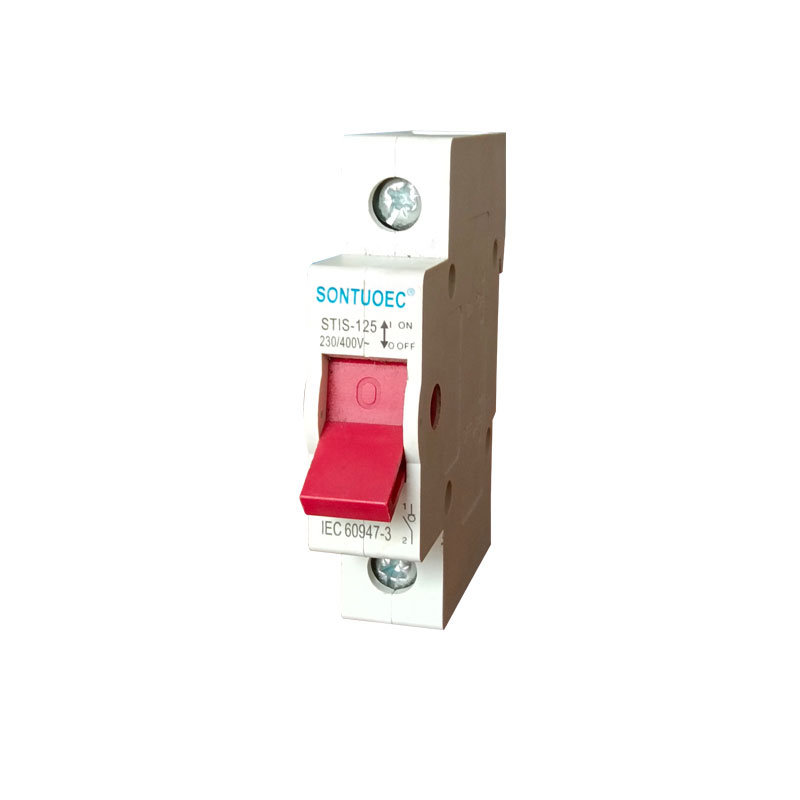

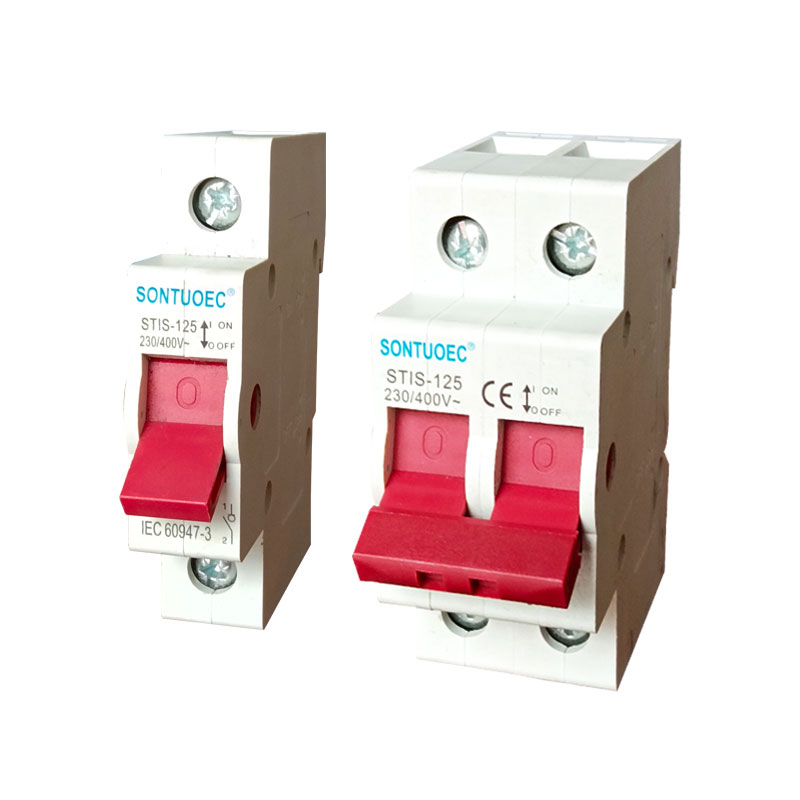

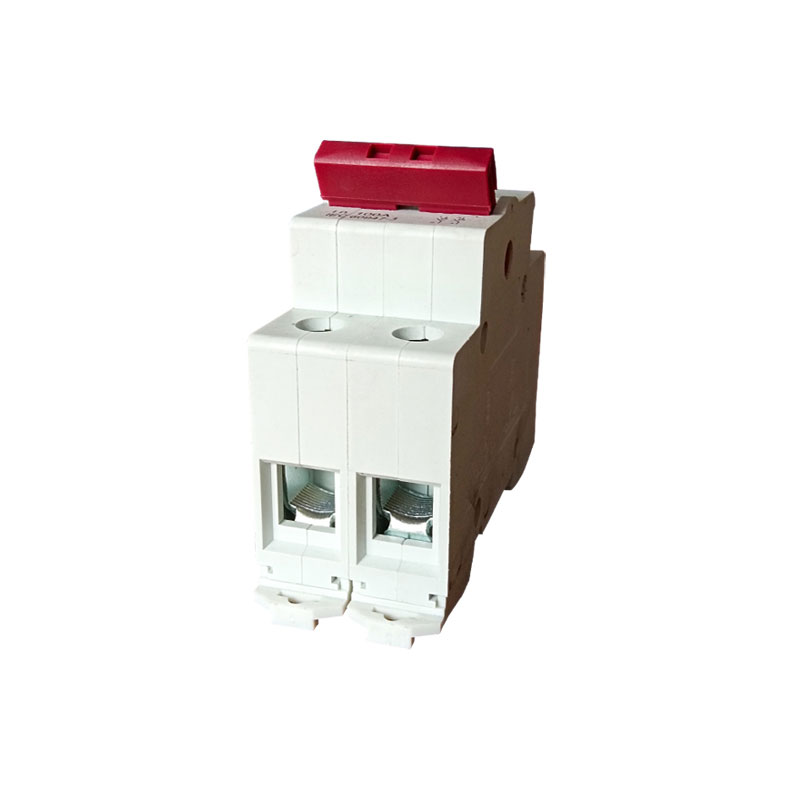

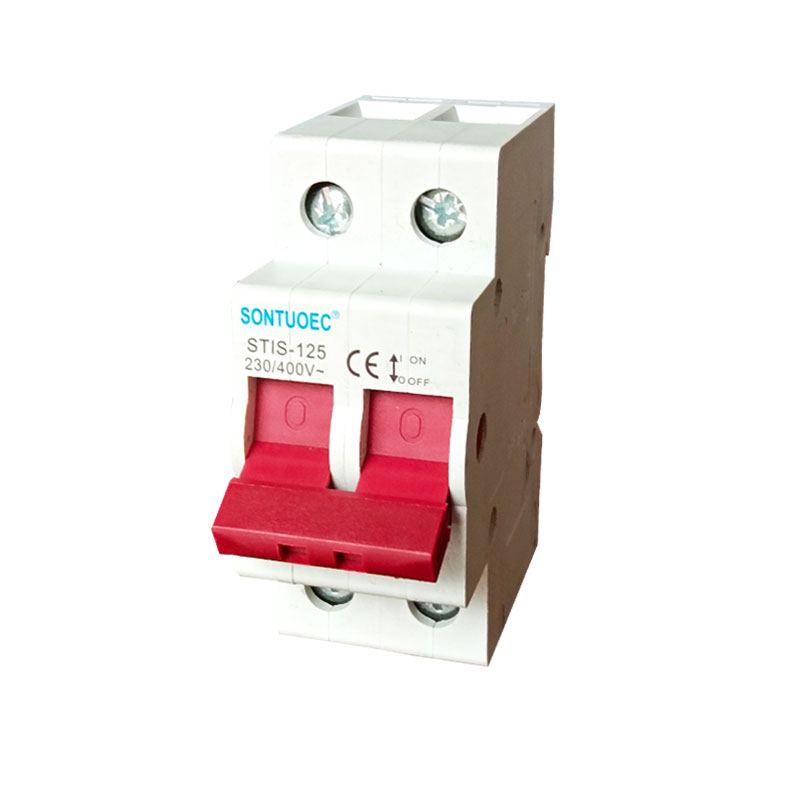

STIS-125 izolatorsko stikalo

Izolatorsko stikalo STIS-125 so posebej zasnovana stikala, ki se uporabljajo za izolacijo, seksalizirajo ali povezati vezje v električnih sistemih. Običajno nima možnosti razbijati tokov obremenitve, vendar lahko varno razdeli in zapre tokokroge, kjer ni obremenitve ali zelo malo toka. Primarna funkcija stikala za odklop je zagotoviti vidno točko odklopa, da se zagotovi, da lahko osebje pri servisiranju ali pregledu osebje varno dostopa osebje.

Model:STIS-125

Pošlji povpraševanje

Opis izdelka

Ime izdelka	STIS-125 izolatorsko stikalo
Polj	1p 2p 3p 4p
Ocenjeno Tok	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Ocenjeno Napetost	1P: AC230V 2P, 3P.4P: AC400V
Izolacijska napetost Ui	690V
Ocenjeno Impulz vzdrži napetost (1,2/50) UIMP	6KV
Ocenjeno kratko vezje vzdrži tok ICW	12le/1s
Ocenjeno kratko Zmogljivost vezja ICM	20le/0,1s
Nazivno izdelavo in prelomna zmogljivost	3ie, 1,05ue, cosφ = 0,8
Uporaba kategorije	AC-21B, AC-22A
Električna Življenje	1500
Mehanski Življenje	8500
Onesnaževanje Stopinja	3
Skladiščenje Temperatura	-35 ° C ~ +70 ° C.
Namestitev višina	<2000m
Največ Zmogljivost ožičenja (NM²)	16 (20a ~ 63a) 50 (80A ~ 125A)
Največ Omejitveni navor	2.0 (20a ~ 63a) 3.5 (80A ~ 125A)

Struktura in značilnosti

1.struktura:

Izolatorsko stikalo STIS-125 je na voljo v različnih konfiguracijah, običajno pa vključujejo fiksni stik in premični stik. Z mehanizmom obratovanja (npr. Ročaj, motor itd.) Lahko stik premaknete, da odprete ali zaprete vezje.

2.Features:

Visoke izolacijske lastnosti: komponente, kot so stiki, izolatorji in ohišja odklopnih stikal, so običajno izdelane iz zelo izolacijskih materialov, da se zagotovi, da je izolacijski upor med vezjem in tlemi dovolj visoka v nepovezanem stanju.

Očitna točka za prekinitev povezave: Ko je izolatorsko stikalo serije STIS-125 v odklopljenem stanju, je razkorak med njegovimi stiki dovolj velik, da omogoča očitno odklopljivo točko, kar omogoča osebju enostavno prepoznavanje stanja vezja.

Enostavnost delovanja: Odklopni serije so običajno zasnovani z enostavnim mehanizmom, ki osebju omogoča enostavno odpiranje ali zapiranje vezja.

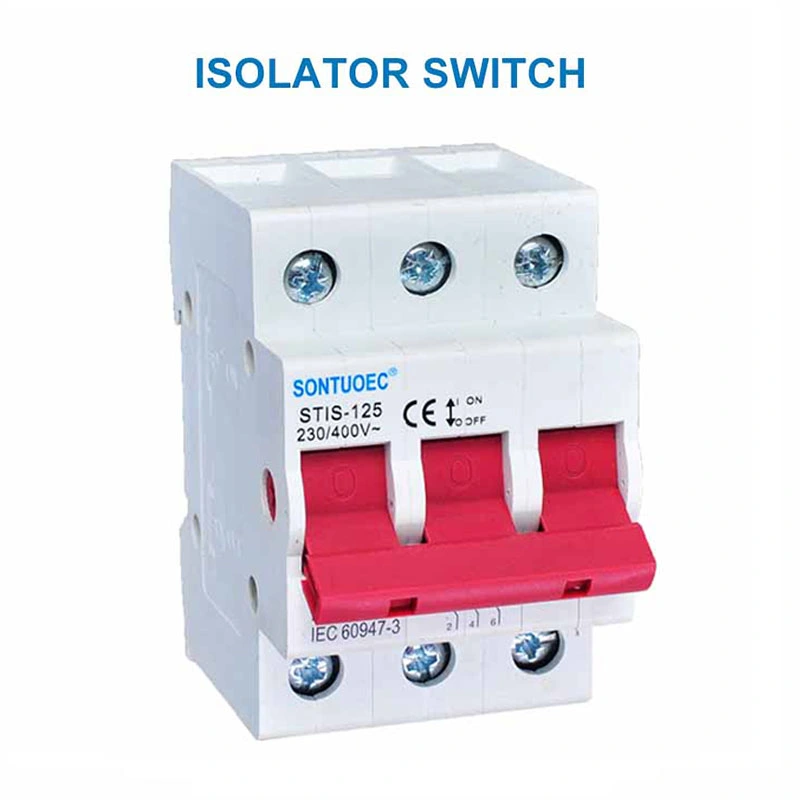

STIS-125 Isolator Switch

Scenariji prijave

Odklopniki serij se pogosto uporabljajo v različnih električnih sistemih, vključno z napajalnim sistemom, vendar ne omejeno na: V elektrarnah, podstanicah in drugih elektroenergetskih sistemih se serije odklopniki uporabljajo za izolacijo, segmentirano ali povezovanje visokonapetostnih tokokrogov. Sindustrial Systems, rudniki in drugi industrijski sistemi, ki se uporabljajo za nadzor in zaščito, izolacijske sisteme STIS-125 se uporabljajo za nadzor in zaščito izolacijskih sistemov STIS-125. Stavbe in drugi gradbeni sistemi, serija odklopnih stikal je običajno nameščena v distribucijskem polju, ki se uporablja za nadzor nad odhodom vezja.

Previdnostni ukrepi za izbiro in uporabo

1. Izgled:

Pri izbiri izolatorskega stikala serije STIS-125 morate upoštevati nazivno napetost in nazivni tok vezja, okolje uporabe (npr. Notranje, zunanje, odporne na eksplozijo itd.), Pa tudi način delovanja (npr. Ročni, motorizirani itd.) In drugi dejavniki.

2.Prekacije za uporabo:

Preden upravljate stikalo za odklop, se prepričajte, da je vezje odklopljeno ali v stanju brez obremenitve.

Med delovanjem upoštevajte ustrezne predpise o električni varnosti in operativne postopke.

Redno pregledujte in vzdržujte stikalo za odklop, da se zagotovi normalno delovanje in varnost.
