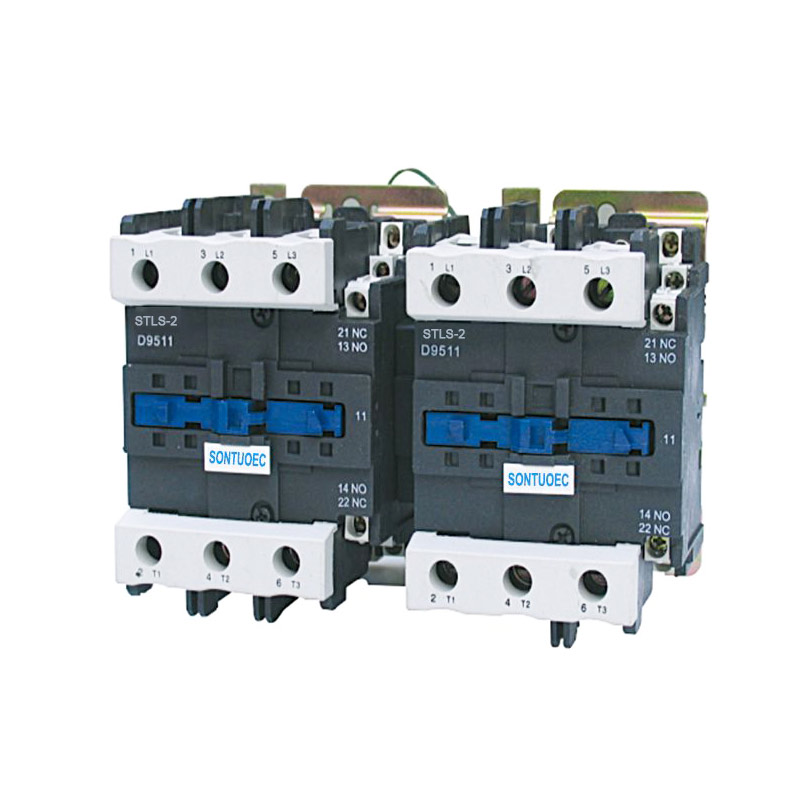

STLS-2 (CJX2) serija Mehanski kontaktor za zaklepanje

STLS-2 (CJX2) serije Mehanski kontaktor za zaklepanje je primeren za uporabo v tokokrogih do nazivne napetosti 660V AC 50Hz, tok 620A, za kabriolet, ki nadzoruje motor. Ta mehanska zaklepna naprava zagotavlja preoblikovanje stikov obeh konvertibilnih kontaktorjev. V skladu s standardi IEC60947-4-1.

Model:STLS-2(CJX2)

Pošlji povpraševanje

Opis izdelka

Tip		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nazivna napetost insulacije		660	660	660	660	660	660	660	660	660	660
običajna toplotna		20	24	32	40	50	60	75	80	110	125
tok		20	24	32	40	50	60	75	80	110	125
Ocenjeno operativno		9	12	16	25	32	40	50	63	80	95
tok		9	12	16	25	32	40	50	63	80	95
nadzorovano	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
moč (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

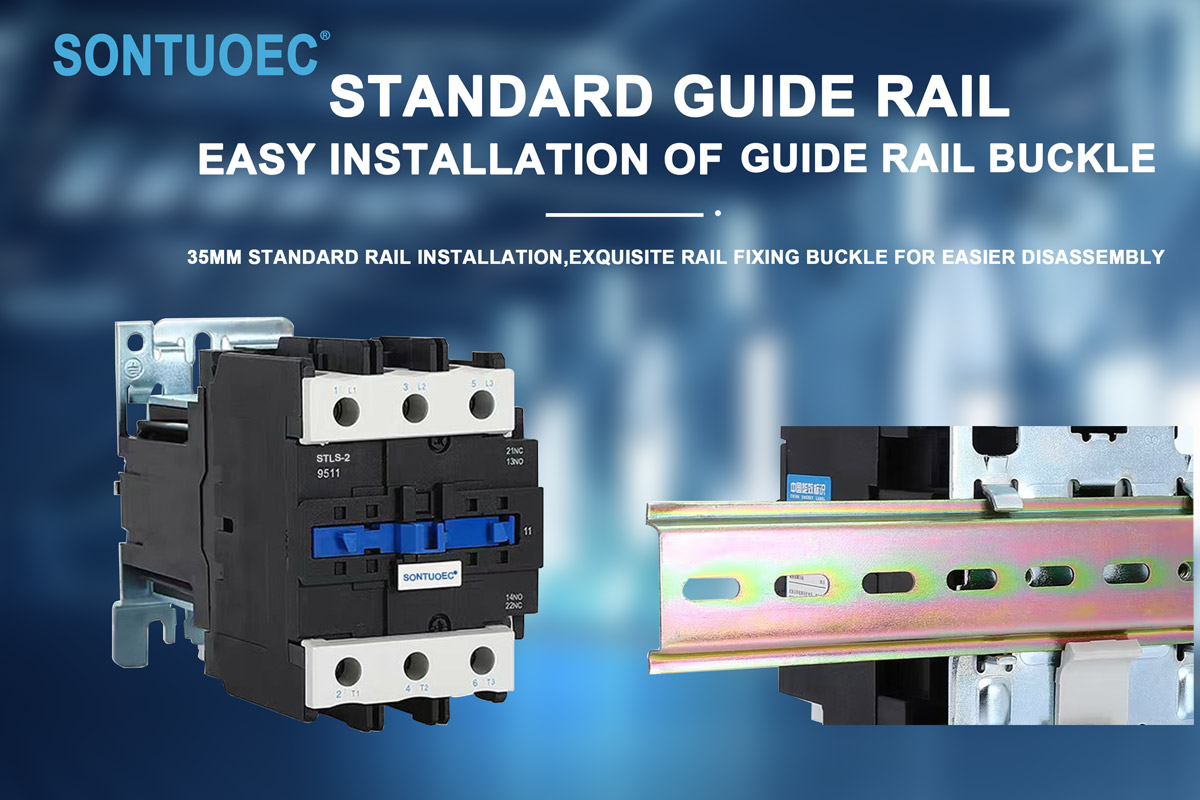

Opomba		Namestitev					Namestitev
		Releji lahko uporabljajo dva vijaka					Releji lahko tri
		in uporabite tudi 35 mm					vijaki in uporabite tudi
		Namestitvena tirnica					75 mm ali 35 mm namestitev
							železnica

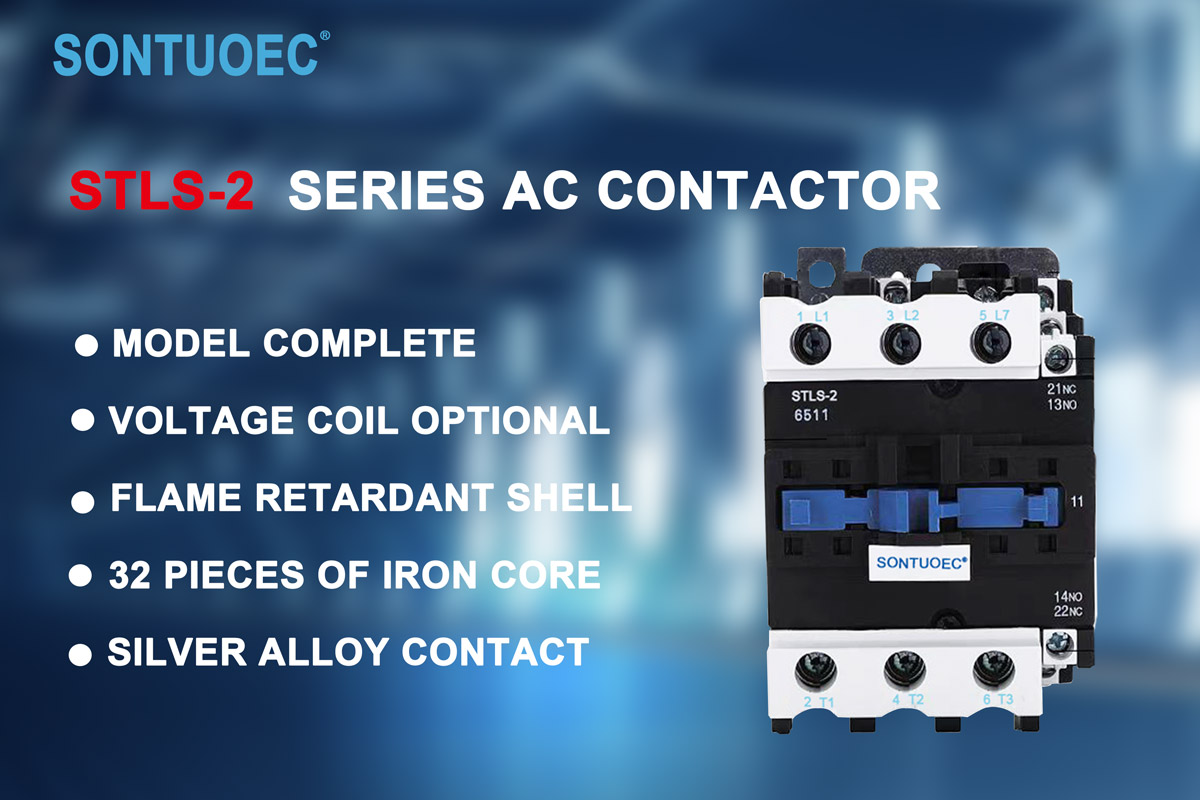

Struktura in značilnosti

Struktura:

3P AC kontaktor običajno sestavlja elektromagnetni sistem (vključno z tuljavo, jedro itd.), Kontaktni sistem (vključno z glavnim stikom in pomožnim stikom), napravo za gašenje po LC in lupino ter druge dele. Med njimi se glavni stik uporablja za prenos visokega toka, pomožni stik pa se uporablja za uresničitev prenosa in povratnih informacij kontrolnih signalov.

Značilnosti:

S tremi neodvisnimi stiki lahko nadzoruje trifazno moč in eno ničelno črto hkrati.

Kontaktni sistem je izdelan iz visokokakovostnih materialov z dobro prevodnostjo in odpornostjo na obrabo.

Elektromagnetni sistem ima zadostno sesalno silo, da zanesljivo vključi in sprosti stike.

Naprava za gašenje obloka lahko učinkovito ugasne lok, ustvarjen, ko se stiki odklopijo, in zaščiti stike pred poškodbami.

STLS-2 (CJX2) serije Mehanski kontaktor za zaklepanje je primeren za uporabo v vezjih Nazivna napetost do 660 V AC 50Hz ali 60Hz, nazivni tok do 95A, za izdelavo in lomljenje, pogosto zagon in krmiljenje motornega motorja. V kombinaciji s pomožnim blokom stika, napravo za zakasnitev in strojno zaklepanje časovnika itd. To postane kontaktor zakasnitve, mehanski zaklepni kontaktor, Star-Delta Starter. S toplotnim relejem se združi v elektromagnetni zaganjalnik. Kontaktor se proizvaja v skladu s IEC 60947-1.

Načelo delovanja

Ko je tuljava 3P AC kontaktorja napajala, železno jedro ustvari magnetizem in privabi kontaktni sistem, da se zapre, s čimer poveže trifazno napajanje in ničelno žico. Ko se tuljava odpravi, jedro izgubi svoj magnetizem in kontaktni sistem se loči pod delovanjem vzmeti in tako odklopi trifazno napajanje z ničelne črte. Na ta način lahko 3P AC kontaktor uresniči daljinski upravljalnik električnih obremenitev.

Scenariji prijave

3P AC kontaktor se pogosto uporablja v različnih elektroenergetskih sistemih, ki morajo hkrati nadzorovati trifazno moč in eno ničelno črto, na primer:

Polje za industrijsko avtomatizacijo: Uporablja se za nadzor motorja, zaustavitve in povratne operacije.

Power System: Uporablja se za uresničitev daljinskega upravljanja in zaščite elektroenergetskega sistema.

Avtomatizacija stavb: Uporablja se za nadzor začetka in zaustavitve razsvetljave, klimatske naprave in druge opreme.
