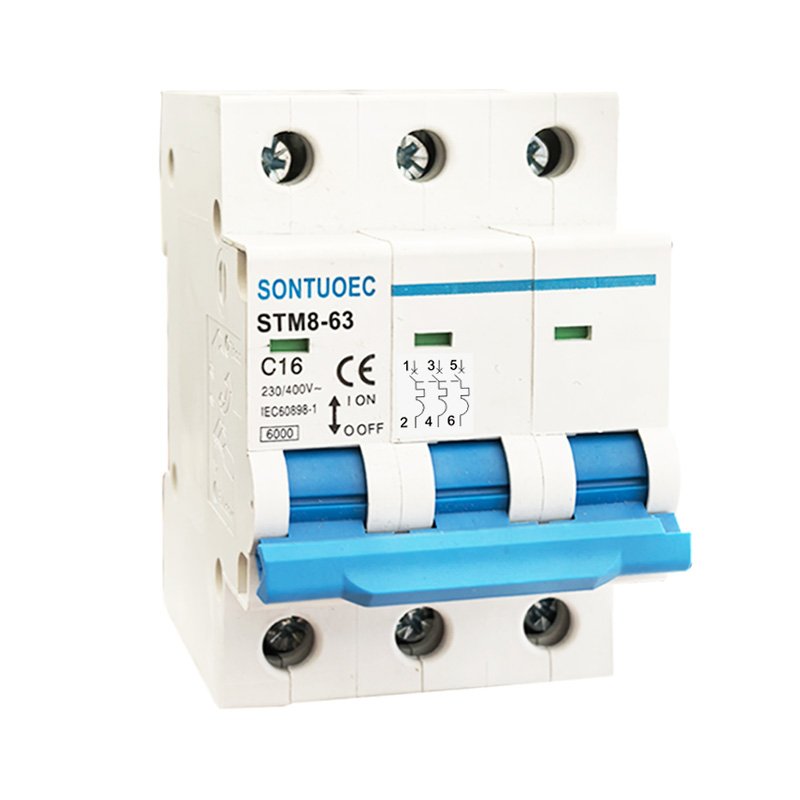

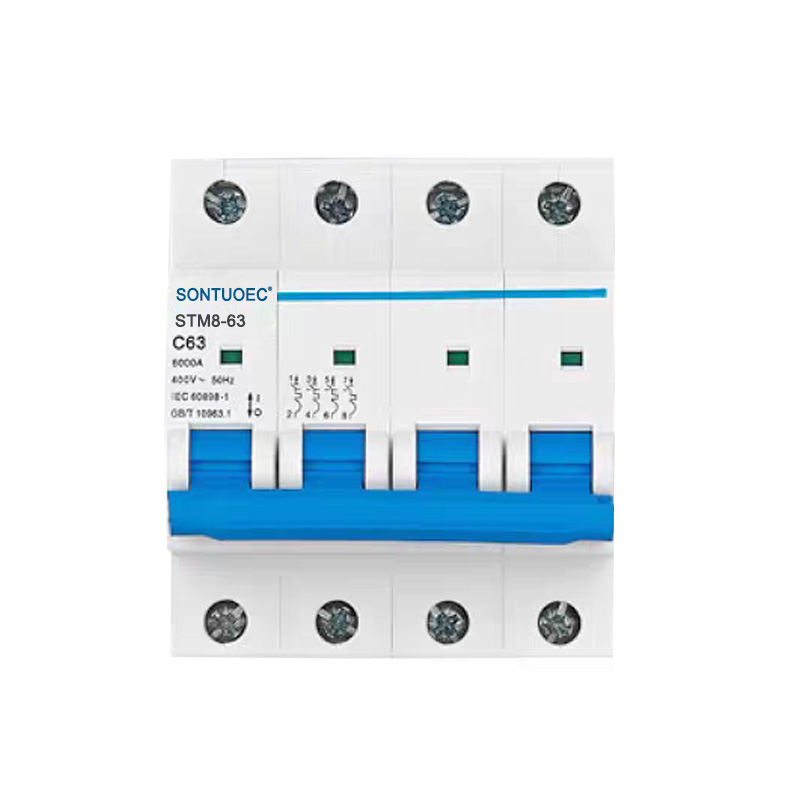

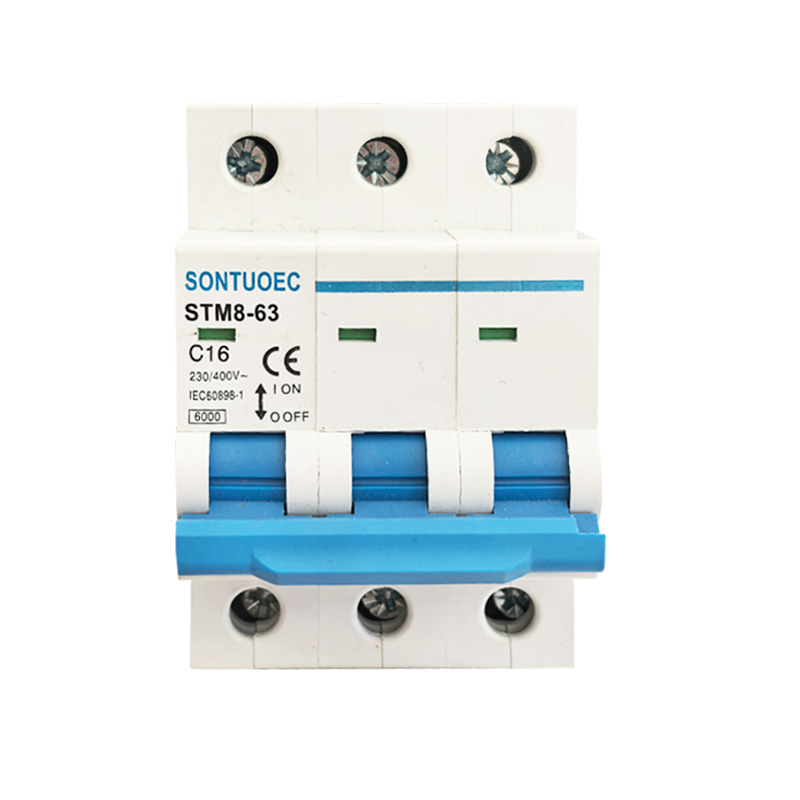

STM8-63 Miniaturni odklopnik 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec je eden od kitajskih dobaviteljev/proizvajalcev, specializiranih za proizvodnjo različnih majhnih električnih naprav STM8-63 Miniaturni vezje 6Ka 1P 2P 3P 3P 4P 16A 230/400V ima značilnosti strukture napredne, zmogljivosti, ki so zanesljive, videz visoke, videz elegantne in deli so izbran in deli, ki so izhajajo iz materiala. Primeren je za napajalni sistem AC 50/60Hz, nazivno napetost 230/400V in nazivno tok do 63A. Uporablja se predvsem v pisarni, prebivališču, za razsvetljavo, porazdelitev električne energije in preobremenitev ter zaščito pred kratkim stikom opreme. Običajno se lahko uporablja tudi kot ne pogost prenos elektroenergetskega sistema. V skladu s standardi IEC60898-1.

Model:STM8-63

Pošlji povpraševanje

Opis izdelka

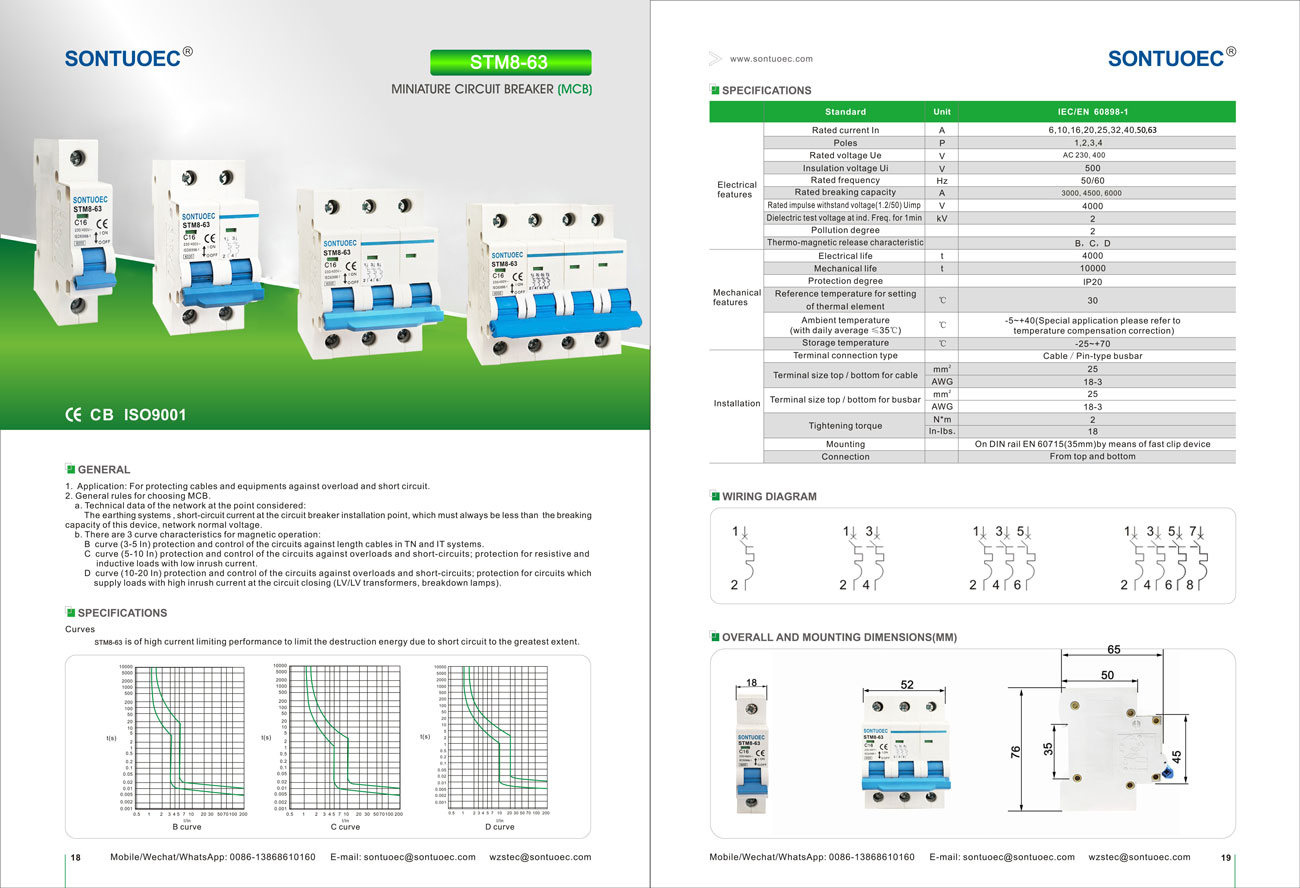

Specifikacije:

	Standardno		IEC/EN 60898-1
Električne lastnosti	Ocenjeno tok v	A	1,2,4,6,10,16,20,25,32,40,50,63
	Polov	P	1,2,3,4
	Nazivna napetost UE	V	AC 230, 400
	UI izolacijske napetosti	V	500
	Nazivna frekvenca	Hz	50/60
	Nazivna zmogljivost preloma	A	3000, 4500, 6000
	Nazivni impulz vzdrži napetost (1,2/50) UIMP	V	4000
	Dielektrična testna napetost pri ind.freq. za 1 min	KV	2
	Stopnja onesnaževanja		2
	Značilnosti termo-magnetne sprostitve		B, C, d
Mehanske lastnosti	Električna življenje	t	4000
	Mehansko življenje	t	10000
	Stopnja zaščite		Ip20
	Referenčna temperatura za nastavitev	ºC	30
	toplotnega elementa	ºC	30
	Temperatura okolice	ºC	-5 ~+40 (poseben Prijava, upoštevajte
	(z dnevnim povprečjem ≤35 ° C)	ºC	temperatura Popravek kompenzacije)
	Temperatura skladišča	ºC	-25 ~+70
Namestitev	Terminal Vrsta povezave		Kabel/pin BusBar
	Velikost terminala od zgoraj/dno za kabel	mm²	25
	Velikost terminala od zgoraj/dno za kabel	Awg	18. marec
	Terminal velikost zgoraj/dno za BusBar	mm²	25
	Terminal velikost zgoraj/dno za BusBar	Awg	18. marec
	Zategovanje navora	N^*m	2
	Zategovanje navora	In-lbs	18

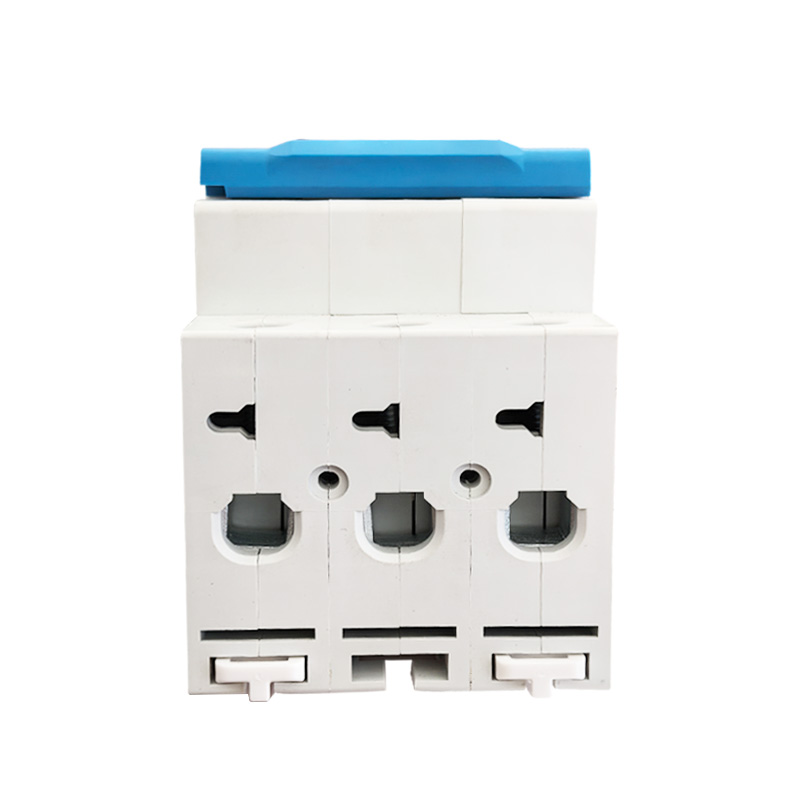

	Pritrditev		naprej DIN Rail EN 60715 (35 mm) s pomočjo naprave za hitre posnetke
	Povezava		Od zgoraj in spodaj

Glavne funkcije miniaturnega odklopnika STB1-63

1. Prevelika zaščita: Ko tok v tokokrogu presega nazivno vrednost MCB, bo miniaturni odklopnik STM8-63 6KA 1P 2P 3P 3P 4P 16A 230/400V samodejno odrezal vezje v določenem času, da prepreči pregrevanje vezja in opreme.

2. Zaščita na krogu: Ko se v vezju pojavi kratek stik, bo miniaturni odklopnik STB1-63 takoj odrezal vezje, da prepreči, da bi tok kratkega stika poškodoval vezje in opremo.

3. Zaščita za odstranjevanje (nekateri MCB imajo to funkcijo): za MCBS z zaščito pred puščanjem, ko v vezju pušča, bo miniaturni odklopnik STB1-63 hitro odrezal vezje, da bi zaščitil osebno varnost.

Načelo delovanja MCBS

MCB -ji običajno vsebujejo toplotni magnetni ali elektronski detektor potovanja v notranjosti, ki se uporablja za zaznavanje sprememb toka v vezju. Ko je tok nenormalen, napadalec sproži mehanizem za spopadanje MCB, kar povzroči, da je miniaturni vezje STB1-63 hitro odrezal vezje.

1.thermalni magnetni napadalec: Uporablja toploto, ustvarjeno, ko tok skozi prevodnik prehaja, da sproži spopad. Ko je tok prevelik, se prevodnik segreje, kar povzroči, da se bimetal znotraj toplotnega magnetnega napadalca upogne, in tako sproži mehanizem sprožitve.

2.Elektronski napadalec: uporablja elektronske komponente za zaznavanje tokovnih sprememb in nadzor delovanja mehanizma za spopadanje. Ko zaznamo nenormalni tok, elektronski napadalec pošlje signal mehanizmu za spopadanje, da odreže vezje.

Scenariji aplikacij MCB

MCB se pogosto uporabljajo v električnih sistemih v stanovanjskih, komercialnih in industrijskih območjih, da zaščitijo vezje in opremo pred škodo, ki jo povzročajo nenormalni tokovi. Običajno so nameščeni v distribucijskih poljih, stikalnih ploščah ali krmilnih omaricah in se uporabljajo kot glavno stikalo ali veja stikala vezja.

Izbira in namestitev MCBS

1. Izgled: Pri izbiri MCB -jev morate upoštevati dejavnike, kot so nazivni tok vezja, raven napetosti, zaščitne značilnosti in ali je potrebna zaščita pred puščanjem. Pomembno je tudi zagotoviti, da se izbrani miniaturni odklopniki STB1-63 z lokalnimi varnostnimi standardi in predpisi za električno varnost.

2.Instaliranje: Miniaturni odklopnik STM8-63 6KA 1P 2P 3P 4P 16A 230/400V je treba namestiti v suhem, prezračevanem okolju brez jedkovalnih plinov in zagotoviti, da je pravilno in varno ožičen. Med namestitvijo je treba upoštevati ustrezne predpise o električni varnosti in operativne postopke.
