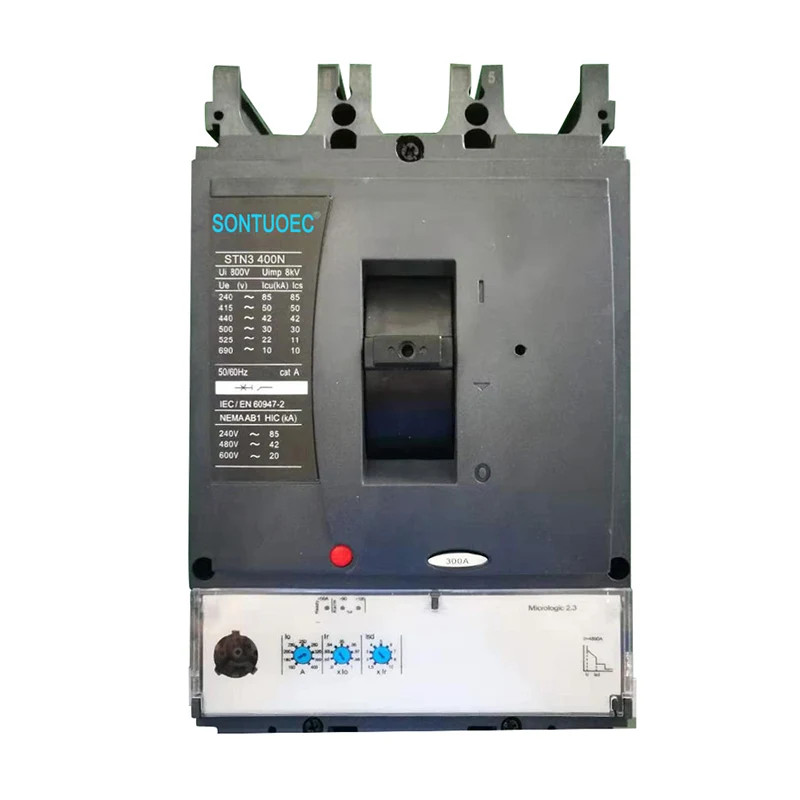

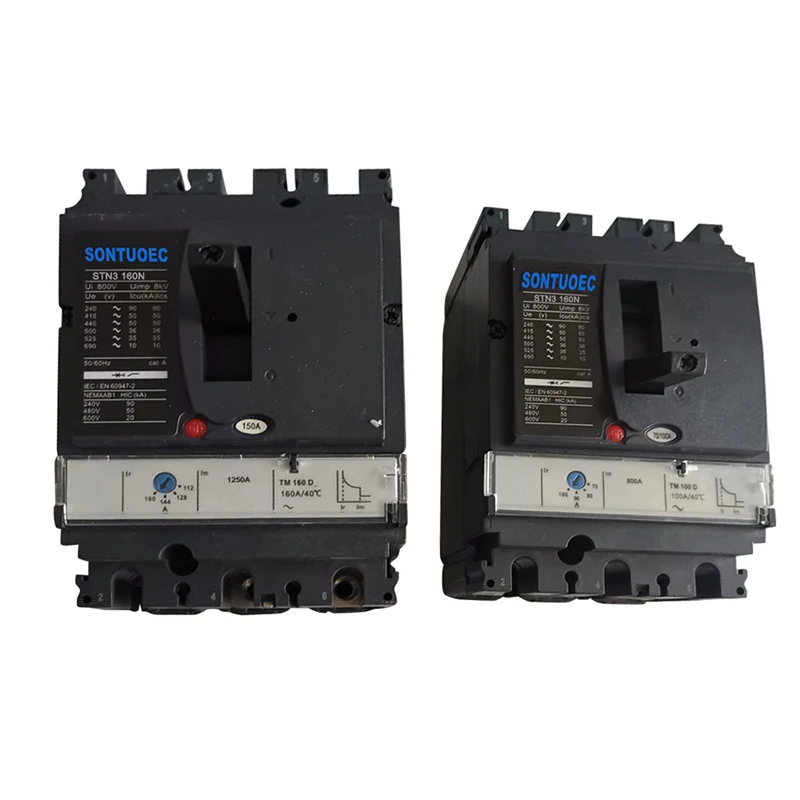

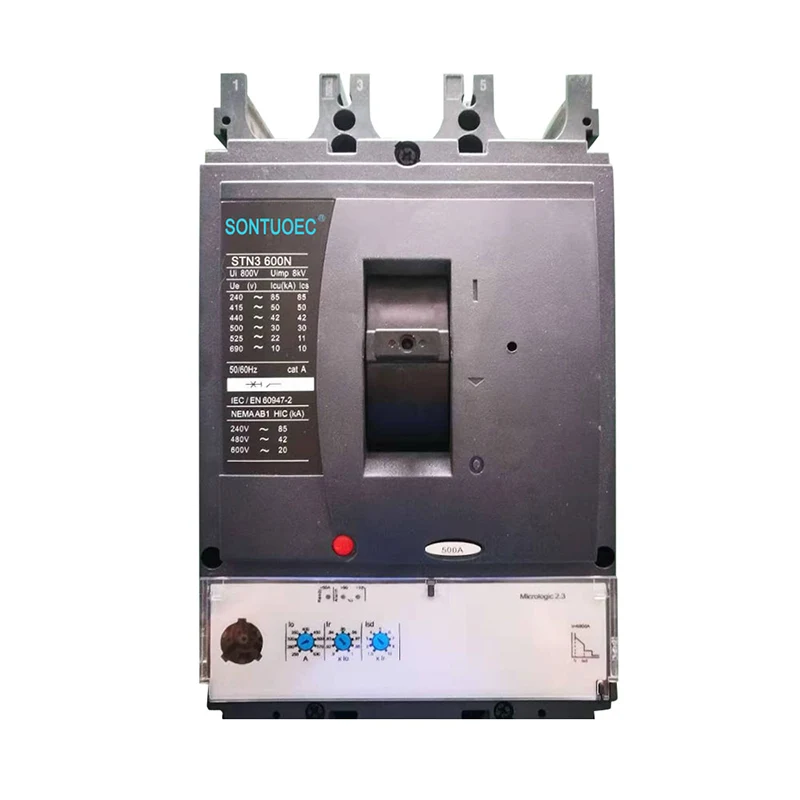

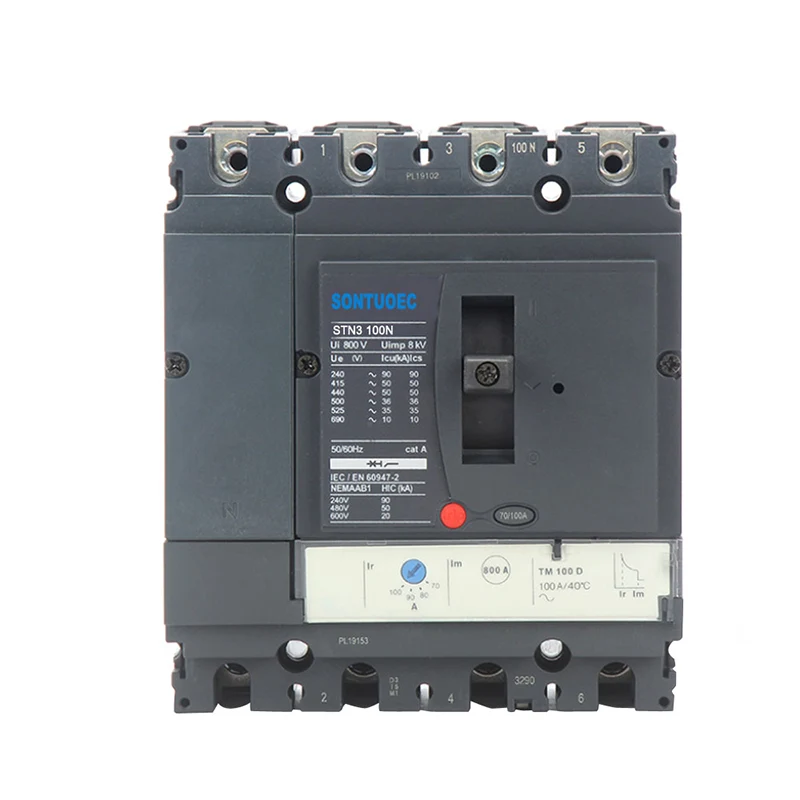

Odklopni ohišje STN3 Type STN3

Odklopni odklopnik tipa STN3 je zanesljiva in napredna rešitev za električno zaščito v različnih aplikacijah. Njegova kompaktna zasnova, obsežne zaščitne lastnosti in komunikacijske zmogljivosti so idealna izbira za sodobne električne sisteme.

Model:STN3

Pošlji povpraševanje

Opis izdelka

Specifikacije	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Okvir tok (a)	100				160				250				400				630
Število polov	3		4		3		4		3		4		3		4		3		4
Končna prelomna zmogljivost (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (od)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Nazivna izolacijska napetost	AC800V
Nazivna delovna napetost	AC690V
Nazivni tok, toplotno spopadanje, tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Nazivni tok, elektronski spopad, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Pomožni, opozorilni, dodatki za napake	Ali/sd/sde/sdx
Shunt & pod napetostno tuljavo	MX/MN
Mehansko življenje	50000				40000				20000				15000				15000
Električno življenje	30000				20000				10000				6000				4000

Model št.	Stn3
Standard:	IEC 60947-2
Medij, ki se ukvarja z lokom	Zrak
Struktura	MCCB
Tip	Moulede ohišje odklopnika
Certifikat	Ce
Odobritve	CE, ISO9001
Čas dostave	V 20 dneh
Specifikacija	63A-630A
Izvor	Wenzhou Zhanjiang
Proizvodna zmogljivost	2000 -ov/teden
Hitrost	Običajni odklopnik
Namestitev	Popravljeno
Številka drogov	3p 4p
Delovanje	Običajni odklopnik, Zaščita pred odpovedjo vezja, Zaščita pred pretokom
Cena	Tovarniška cena
Čas garancije	12 mesecev
Transportni paket	Notranja škatla/škatla
Blagovna znamka	Esoueec, WZSCEC, Esutune, IMDEC
HS koda	8536200000

Ključne funkcije

• Zaščita in funkcionalnost: Ti odklopniki nudijo celovito zaščito za električne sisteme, vključno s preobremenitvijo in zaščito kratkega stika. Zasnovani so tako, da samodejno odklopijo vezje, ko pride do napake, preprečujejo poškodbe opreme in zagotavljajo varnost.

• lupinski tok in nazivni tok: tok lupine (npr. 160n) označuje največjo razširljivo zmogljivost prekinitve ohišja odklopnika. Nazivni tok (npr. 100A) je največji normalni delovni tok, ki ga vezje ne sme presegati, da se prepreči spopadanje zaradi prekomernega toka.

• Konfiguracije pol: na voljo v konfiguracijah 3-pola (3p) in 4-pola (4p), primerne za različne električne sisteme in aplikacije.

• Elektronske enote za izlet: Napredne elektronske potovalne enote zagotavljajo natančne merilne in komunikacijske zmogljivosti, kar omogoča spremljanje v realnem času in diagnostiko električnih parametrov.

• Kompaktna zasnova: Zlasti kompaktna serija NSX je znana po kompaktni zasnovi, ki združuje energetsko učinkovitost, merjenje, upravljanje in komunikacijska orodja.

Prijave

• Industrijska uporaba: široko uporabljena v industrijskih nastavitvah za distribucijo in zaščito električne energije na različne opreme in stroje.

• Energija in infrastruktura: primerna za aplikacije v omrežjih za distribucijo energije in infrastrukturnih projektih.

• Trgovinski in stanovanjski: Uporablja se tudi v poslovnih stavbah in stanovanjskih domovih za glavne in sekundarne distribucijske sisteme.

Dodatne značilnosti kompaktne serije NSX

• Izboljšana zaščita: Funkcije, kot so stiki z dvojnim vrtenjem in stiskanje energije, zagotavljajo zanesljivo zaščito pred napakami.

• Selektivna koordinacija: Izboljšana selektivnost pomaga ohranjati kontinuiteto napajanja na prizadeti vezji med napakami.

• Komunikacijske zmogljivosti: Modbus komunikacijski modul in BSCM (modul za nadzor stanja odklopnika) omogočata prenos podatkov med odklopnikom in nadzornim sistemom.

• Prikaz in spremljanje: "Pripravljeni" LED in drugi kazalniki zagotavljajo informacije o stanju v realnem času, medtem ko lahko enota za prikaz vrat v kabinetu FDM121 prikaže različne izmerjene parametre.

• Vzdrževanje in konfiguracija: Kazalniki vzdrževanja prikazujejo obrabo stikov, profilov obremenitve in števila delovanja, ki pomagajo pri napovedovanju.
