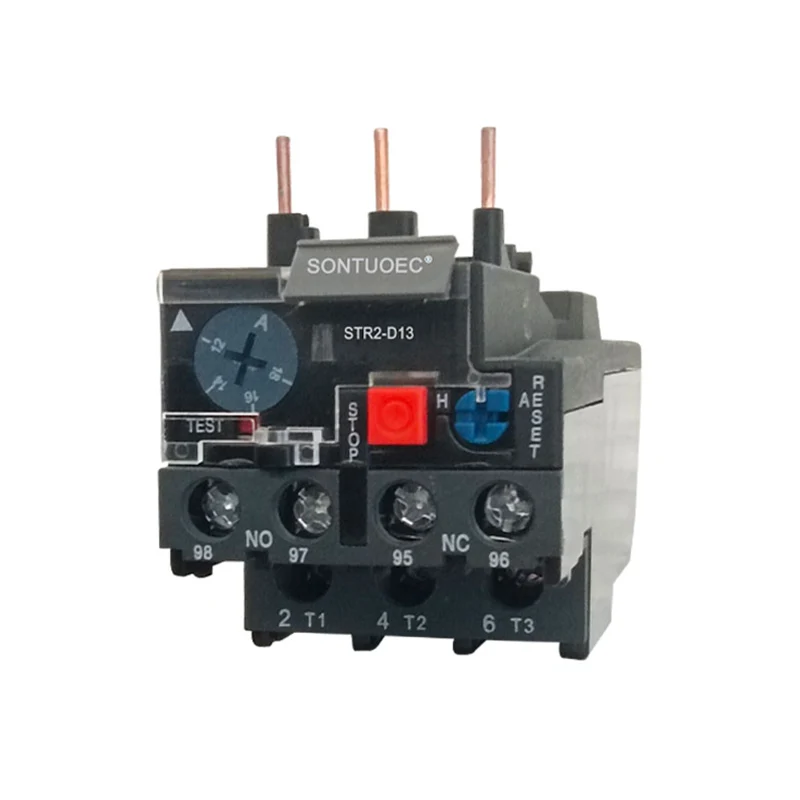

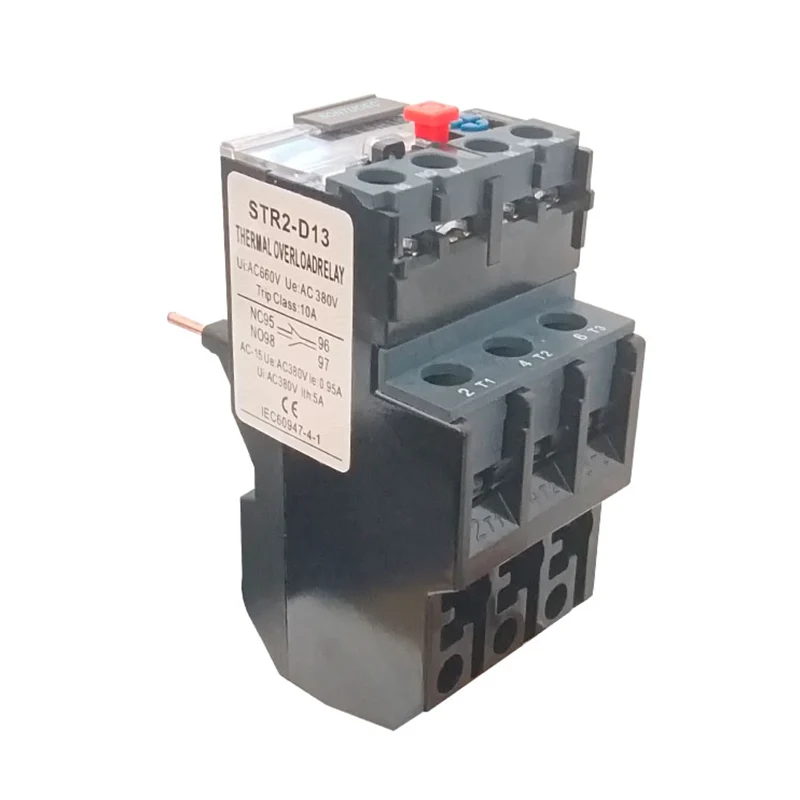

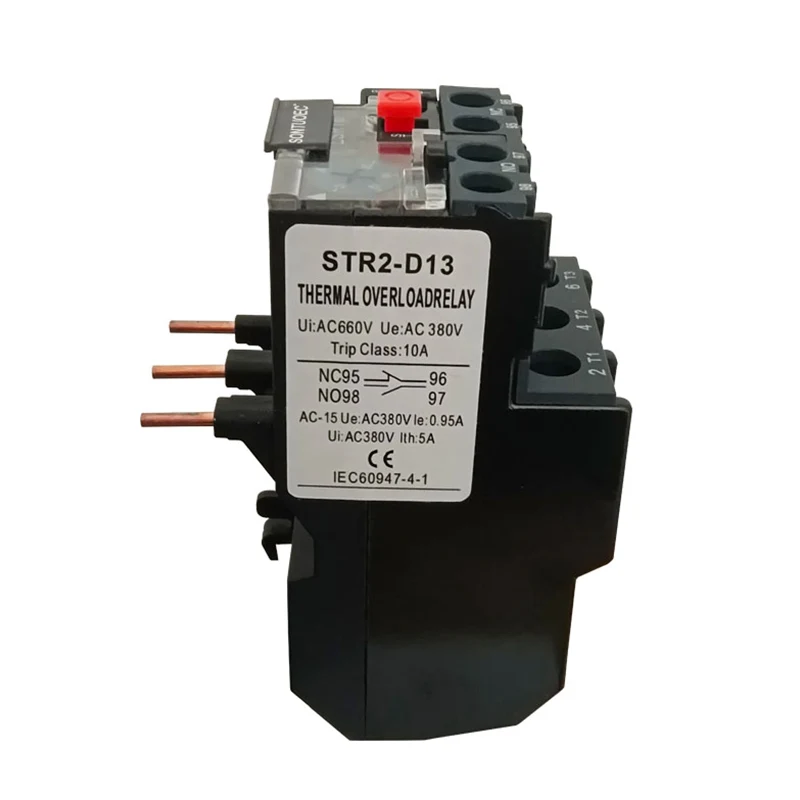

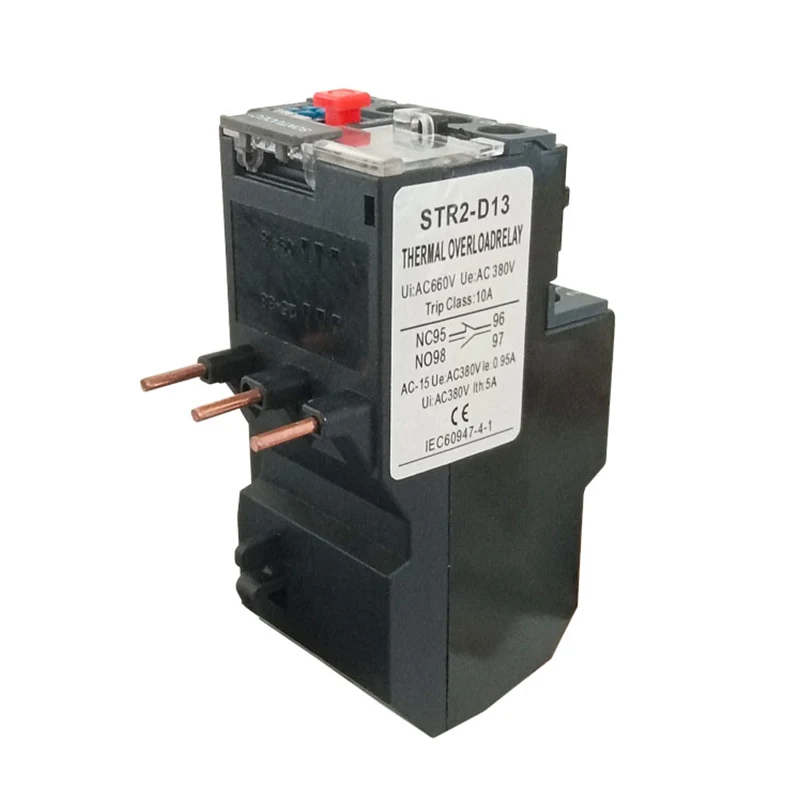

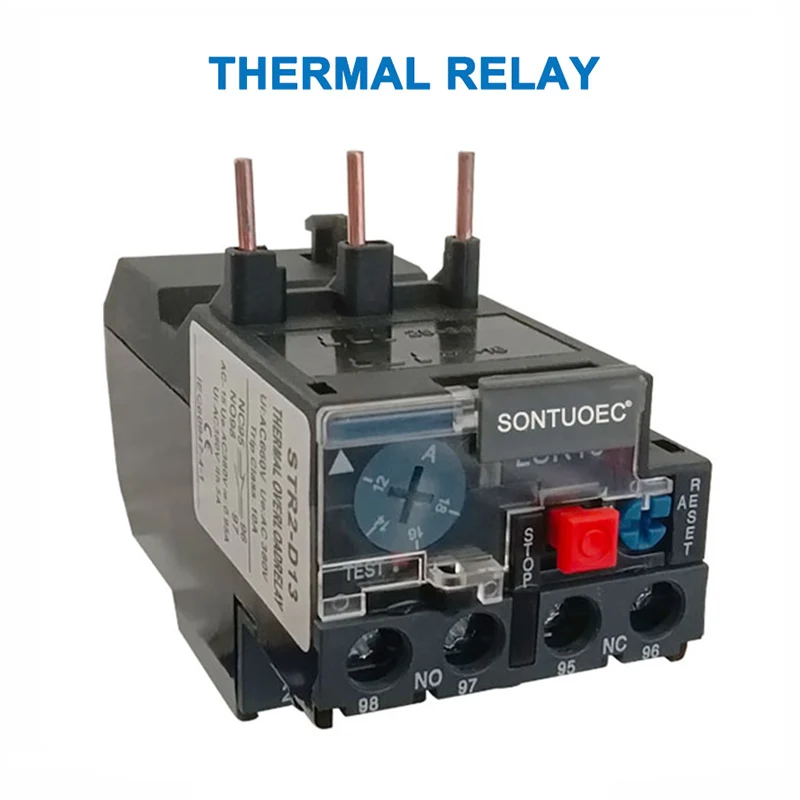

STR2-D13 Termični rele

Specifikacije:

Glavni tehnični parametri

Sestava in struktura

Termični rele STR2-D13 je v glavnem sestavljen iz ogrevalnega elementa, bimetala, stikov in nabora mehanizma za prenos in nastavitev. Med njimi je ogrevalni element kos uporne žice z majhno odpornostjo, ki je zaporedno povezana v glavnem vezju motorja, ki ga je treba zaščititi; Bimetalni list je izdelan iz dveh vrst kovinskih listov z različnimi koeficienti toplotne ekspanzije, ki so se prevračali in stisnili skupaj, in ko električni tok skozi grelni element prehaja, se bo bimetalni list upognjen zaradi toplote.

Tehnični parametri

Glavni tehnični parametri toplotnega releja STR2-D13 vključujejo nazivno napetost, nazivno tok, nazivno frekvenco in območje odpravljanja toka. Med njimi se nazivna napetost nanaša na najvišjo napetostno vrednost, ki jo lahko toplotni rele Str2-D13 deluje normalno, običajno 220V, 380V, 600V itd.; Nazivni tok se nanaša na tok skozi toplotni rele Str2-D13; Nazivna frekvenca je na splošno zasnovana v skladu s 45-62Hz; Obseg ocenjenega toka opisuje razmerje med delovnim časom toplotnega releja Str2-D13 in kvadratom toka obratno sorazmernega pod pogojem določenega toka.

Delovne značilnosti

Operacijske značilnosti toplotnega releja Str2-D13 so odvisne predvsem od njegovega notranjega bimetalnega in grelnega elementa. Ko je motor preobremenjen, se tok v navijanju poveča in tok skozi toplotni relejski element STR2-D13 se tudi poveča, kar povzroči, da se bimetal dvigne na višjo temperaturo in se v večji meri upogne, s čimer se priključi v delovanje in odklopi krmilno vezje. Po aktiviranju toplotnega rele Str2-D13, bimetal zahteva obdobje hlajenja, preden ga je mogoče ponastaviti.

Vloga in uporaba

Termični releji STR2-D13 se uporabljajo predvsem za zaščito električnih motorjev pred napakami, kot so preobremenitve, fazni prelomi in neuravnoteženi trifazni napajalniki. V motornih vezjih so toplotni releji STR2-D13 najučinkovitejši, če se uporabljajo v povezavi z odklopniki z zaščito s kratkim stikom. Poleg tega se lahko toplotni releji STR2-D13 uporabijo tudi za zaščito pred preobremenitvijo druge električne opreme ali električnih vezij.

Previdnostni ukrepi za izbiro in uporabo

Pri izbiri toplotnih relejev STR2-D13 je treba upoštevati celovito upoštevanje v skladu z nazivnim tokom motorja, delovnega okolja, začetnega toka, narave obremenitve in drugih dejavnikov. Termični rele STR2-D13 je treba namestiti v suhem, prezračevanem, nekorozivnem plinskem okolju in zagotoviti, da je njegovo ožičenje pravilno in trdno.

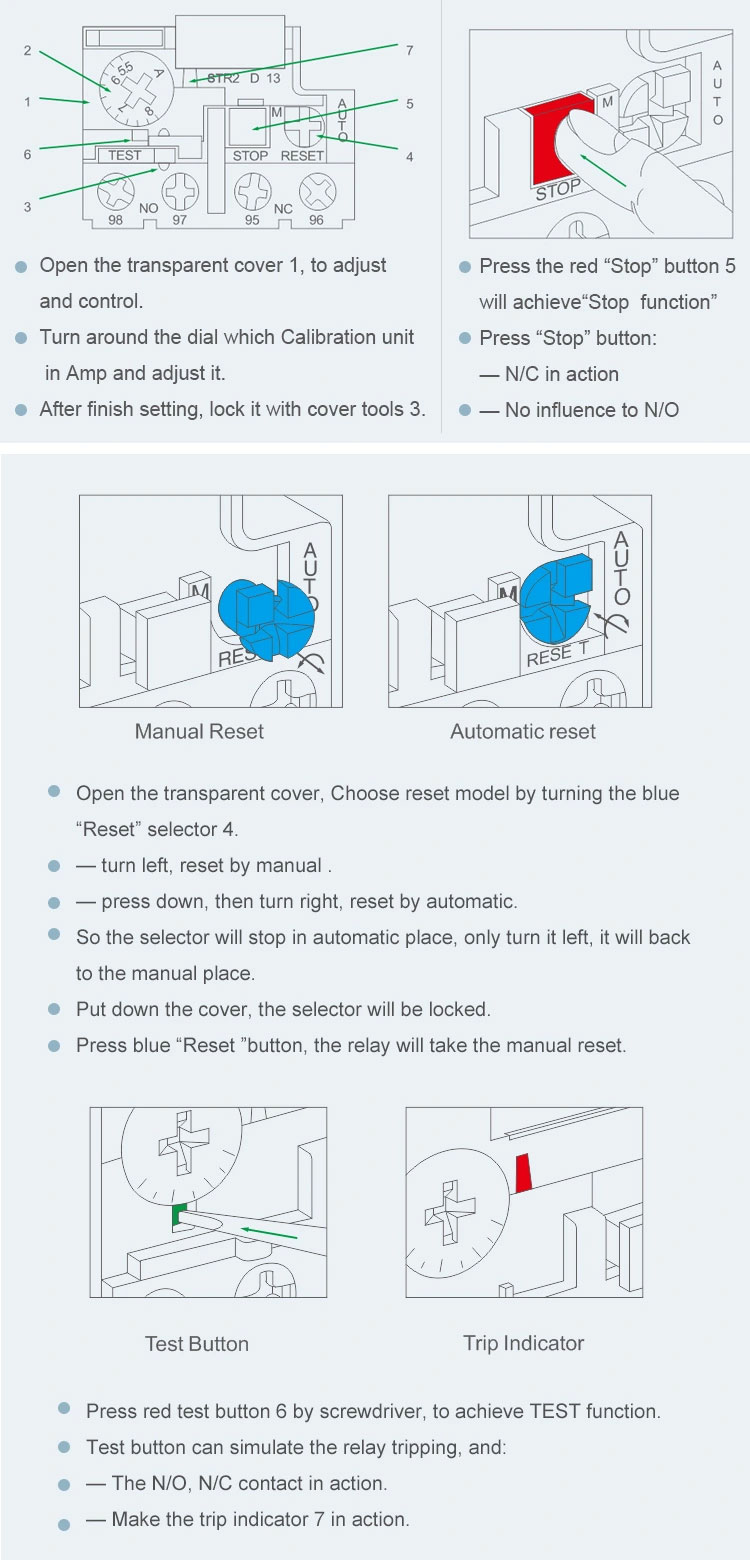

Med uporabo je treba delovno stanje toplotnega rele STR2-D13 redno preverjati, da se zagotovi normalno delovanje in varnost. Če je preobremenitev motorja napačna, da se prepreči enostavno zagon motorja, je treba toplotni rele STR2-D13 ročno ponastaviti.
