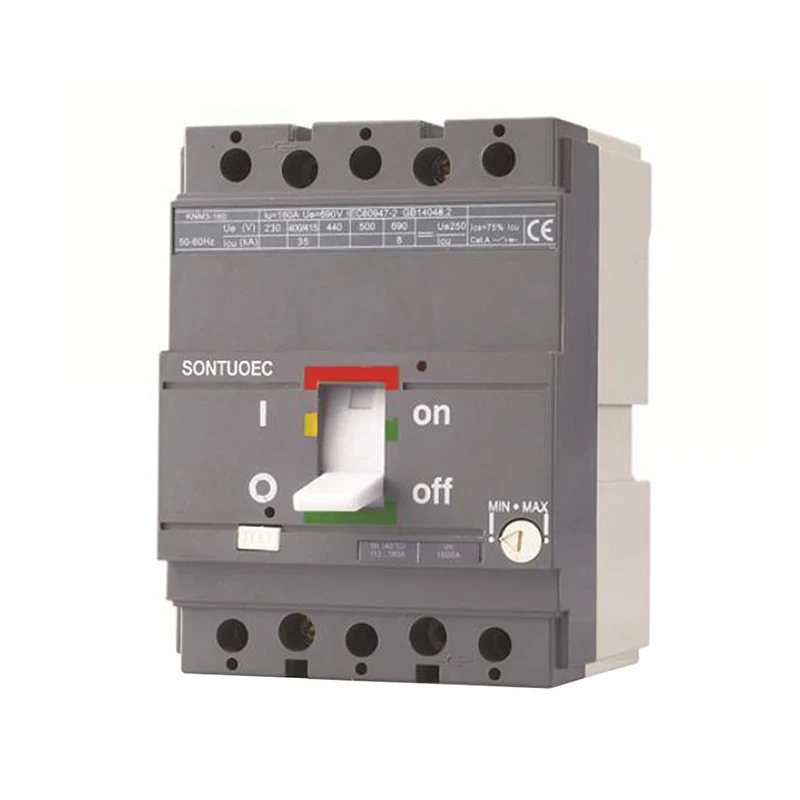

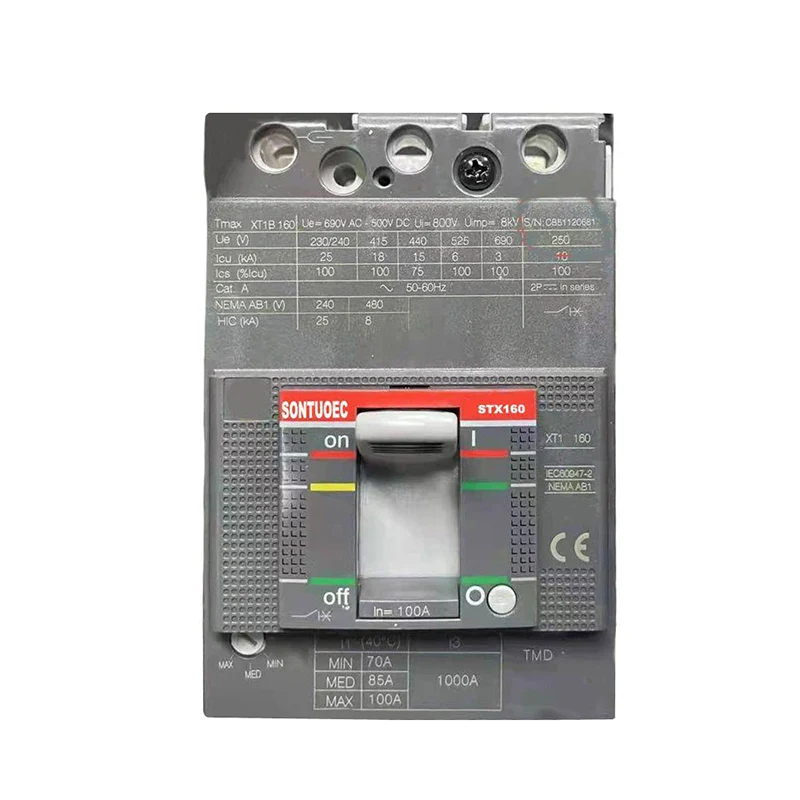

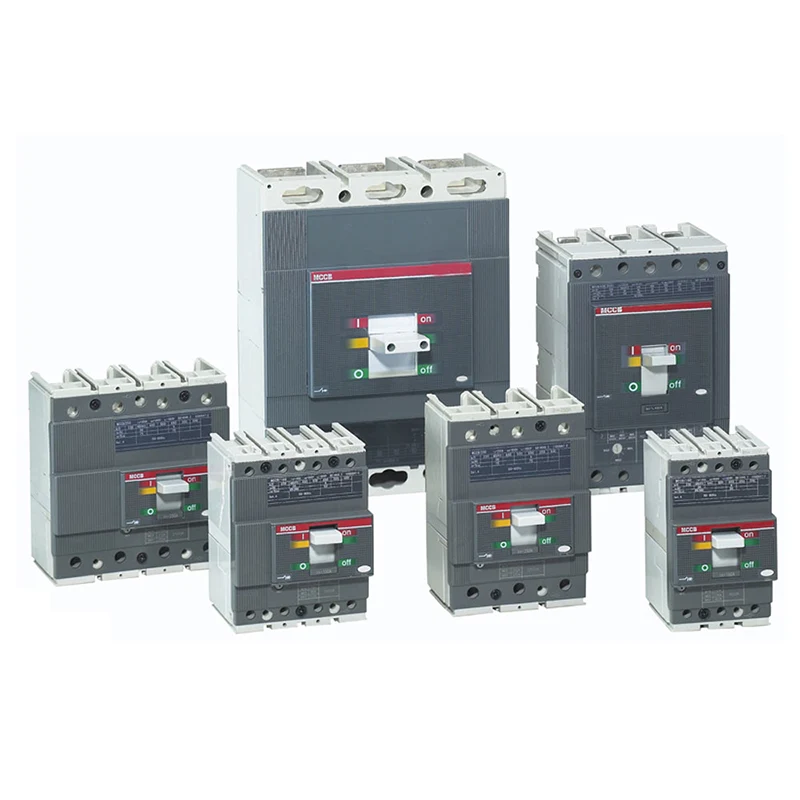

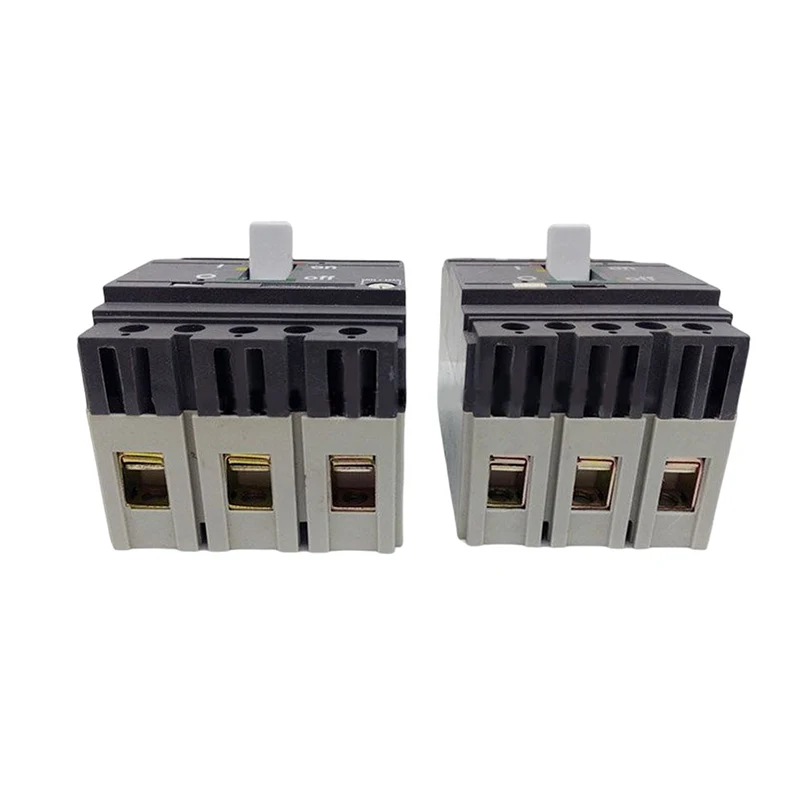

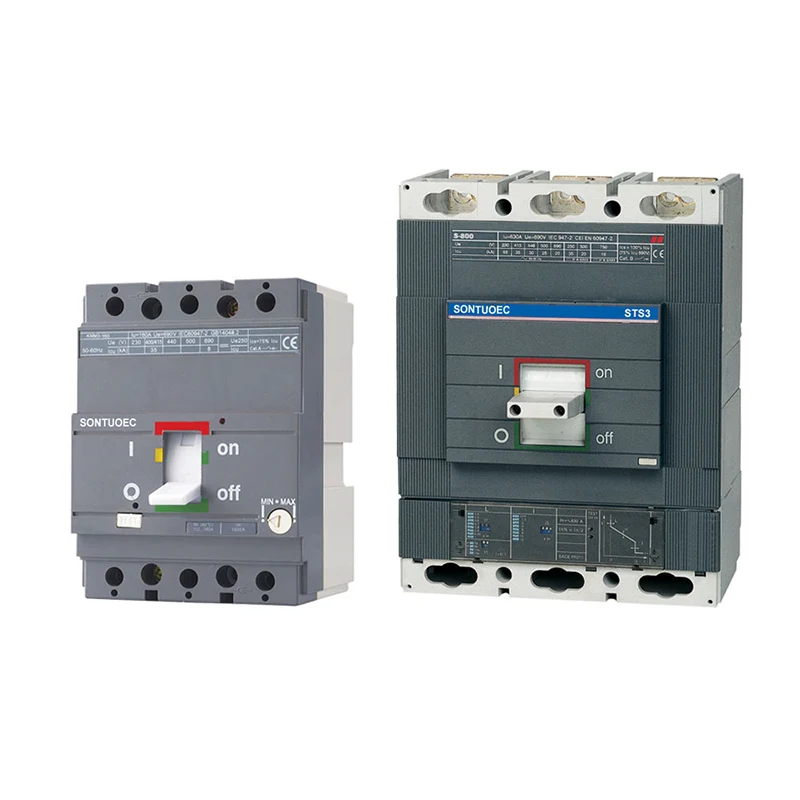

Oblikovani odklopnik serije STX (MCCB) je 800V, primeren za vklop ali izklop ali zagon motorja, ki ni pogosto v vezju AC 50Hz, je delovna napetost 690V ;, ki je ocenjena na delovni tok do 800A, prekrivala, da je prekrivalnik, ki je brez motorja. V skladu s standardi IEC60947-2.

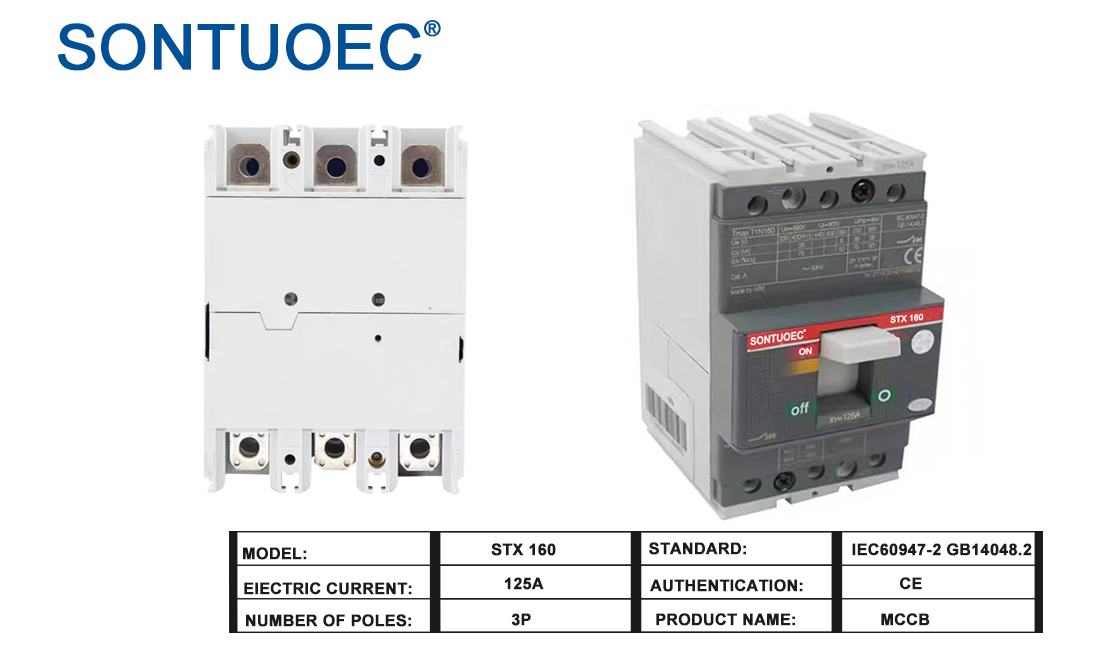

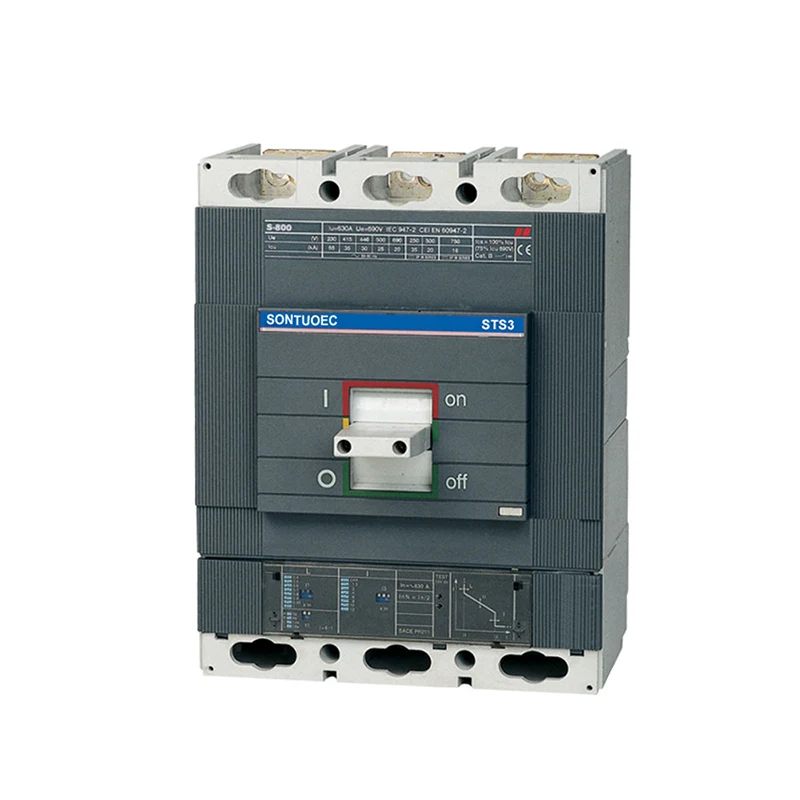

Model št. | STX (STS3) |
Medij, ki se ukvarja z lokom | Zrak |
Standard: | IEC 60947-2 |
Struktura | MCCB |
Tip | Oblikovani odklopnik ohišja |
Certifikat | Ce |
Odobritve | CE, ISO9001 |
Čas dostave | V 20 dneh |
Specifikacija | 63A-630A |
Izvor | Wenzhou Zhanjiang |
Proizvodna zmogljivost | 2000 -ov/teden |
Hitrost | Običajni odklopnik |
Namestitev | Popravljeno |
Številka drogov | 3P |
Delovanje | Običajni odklopnik, Zaščita pred odpovedjo vezja, Zaščita pred pretokom |
Cena | Tovarniška cena |
Čas garancije | 12 mesecev |
Transportni paket | Notranja škatla/škatla |
Blagovna znamka | Esoueec, WZSCEC, Esutune, IMDEC |
HS koda | 8536200000 |
Tip | Nazivni tok (a) | Polj |
Nazivna izolacijska napetost (v),
UI (50Hz)
|
Ocenjeno delovanje
napetost (v)
|
Razdalja obloka
(mm)
|
Končni kratek krog | Pomanjkanje storitve | delovati | |||
Prelomna zmogljivost (KA) | vezje | uspešnost | |||||||||
Prelomna zmogljivost (KA) | (vzdržljivost) | ||||||||||
STX | 12.5-125 | 2.3.4 | 660 | 380 | ≤30 | 15 | - | - | 7.5 | 3000 | 7000 |
STX | 25 | - | 20 | 16 | |||||||
STX | 16-160 | 0 | 35 | 8 | 20 | 18 | 4000 | 6000 | |||
STX | 50 | 10 | 40 | 25 | |||||||
STX | 100-250 | 35 | 10 | 40 | 18 | 2000 | 6000 | ||||
STX | 50 | 16 | 40 | 30 | |||||||
STX | 65 | 18 | 40 | 48 | |||||||
STX | 200-400 | 35 | 16 | 40 | 18 | 1000 | 4000 | ||||
STX | 50 | 20 | 40 | 30 | |||||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 400-630 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 80 | 30 | 40 | 60 | |||||||
STX | 500-800 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
STX | 65 | 25 | 40 | 48 | |||||||
STX | 80 | 30 | 40 | 60 |
Visoka zmogljivost: STX serije Oblikovani odklopniki imajo odlično zaščito pred preobremenitvijo in kratkim stikom, kar lahko hitro odreže okvarjene tokokroge in prepreči poškodbe opreme in požarne nesreče.
Kompaktna struktura: sprejemanje plastične zasnove lupine je konstrukcija kompaktna in lahka, ki jo je enostavno namestiti in vzdrževati.
Različni dodatki: zagotovite različne notranje in zunanje dodatke, kot so pomožni stiki, stiki s alarmi, zaklopni odkloni itd., Da bi zadovoljili potrebe različnih uporabnikov.
Visoka zanesljivost: strog nadzor kakovosti in testiranje, da se zagotovi zanesljivost in stabilnost izdelka.
Odklopniki serije STX se pogosto uporabljajo na številnih področjih, kot so električna energija, stroji, metalurgija, petrokemični, tekstil, gradnja, ladja in tako naprej. V elektroenergetskem sistemu se uporablja kot glavna oprema za zaščito električne energije za zaščito varnega delovanja tokokrogov in opreme.
Izbira in namestitev.
Izbira: Pri izbiri vrste je treba upoštevati dejavnike, kot so nazivni tok, nazivna napetost, prelomna zmogljivost in zaščitne značilnosti odklopnika. Te parametre je treba izbrati v skladu z dejanskimi potrebami vezja, da se zagotovi, da zmogljivost in funkcija odklopnika izpolnjujejo zahteve.

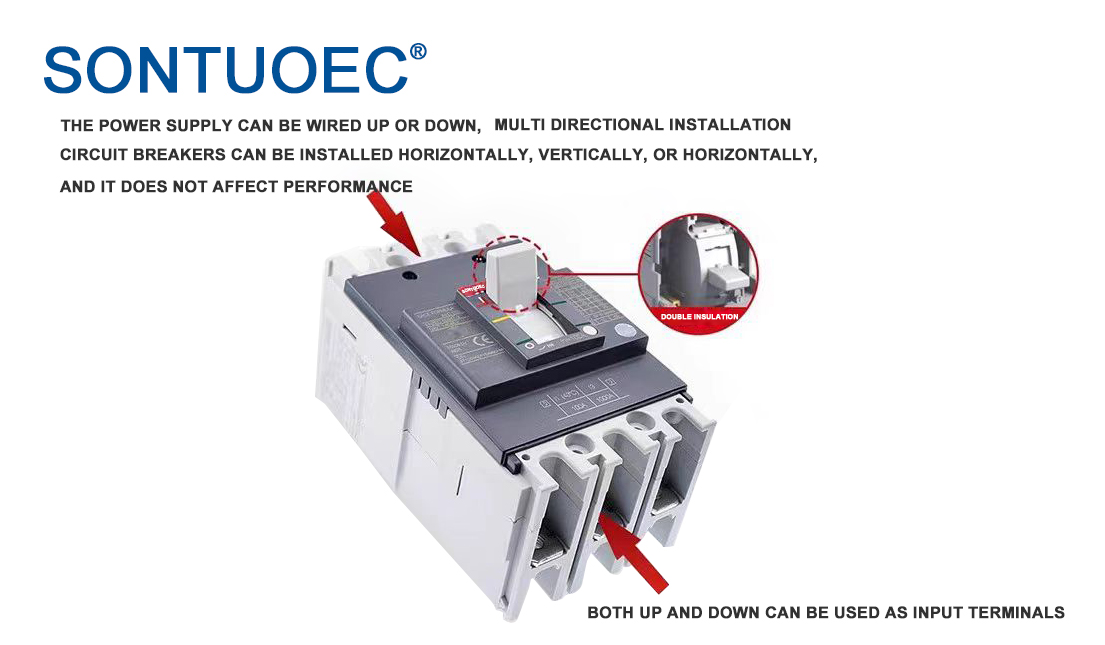

Namestitev: Pri namestitvi je treba upoštevati ustrezne električne namestitvene kode in standarde. Prepričajte se, da je položaj namestitve odklopnika v skladu s predpisi in je primeren za delovanje in vzdrževanje. Hkrati je treba zagotoviti, da je ožičenje odklopnika pravilno in brez napak, da se izognete ohlapnemu ožičenju, ki vodi do okvare.
