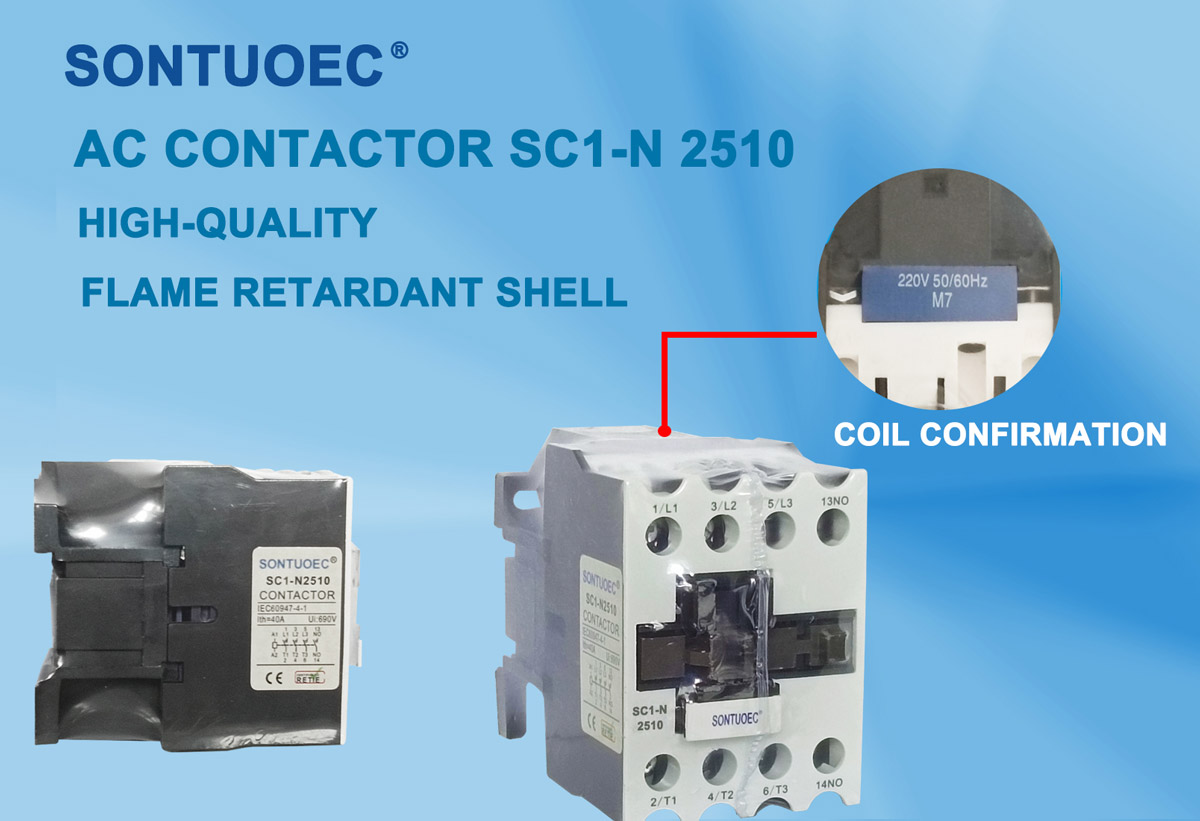

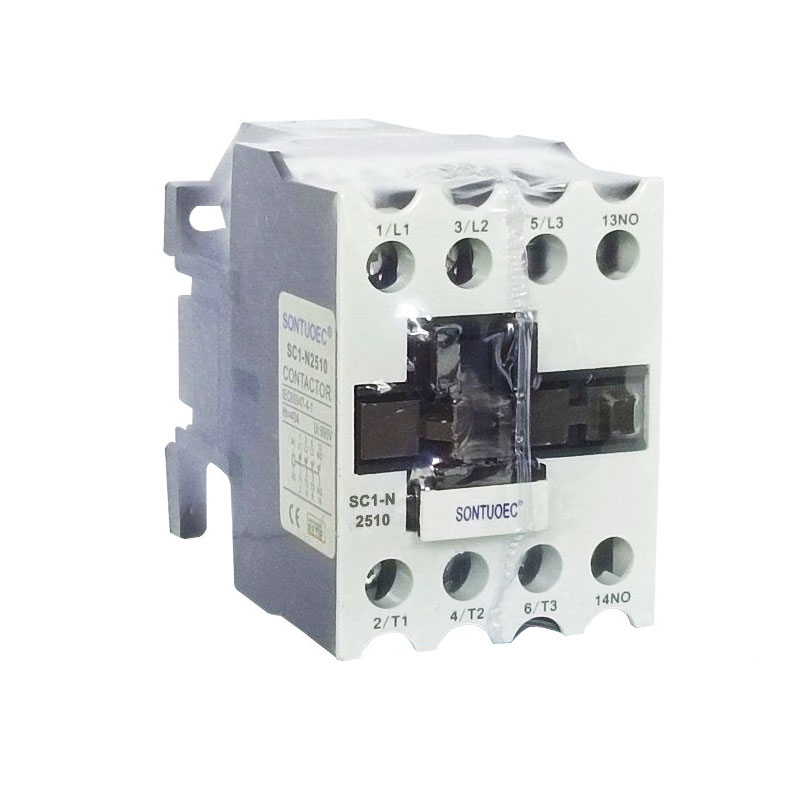

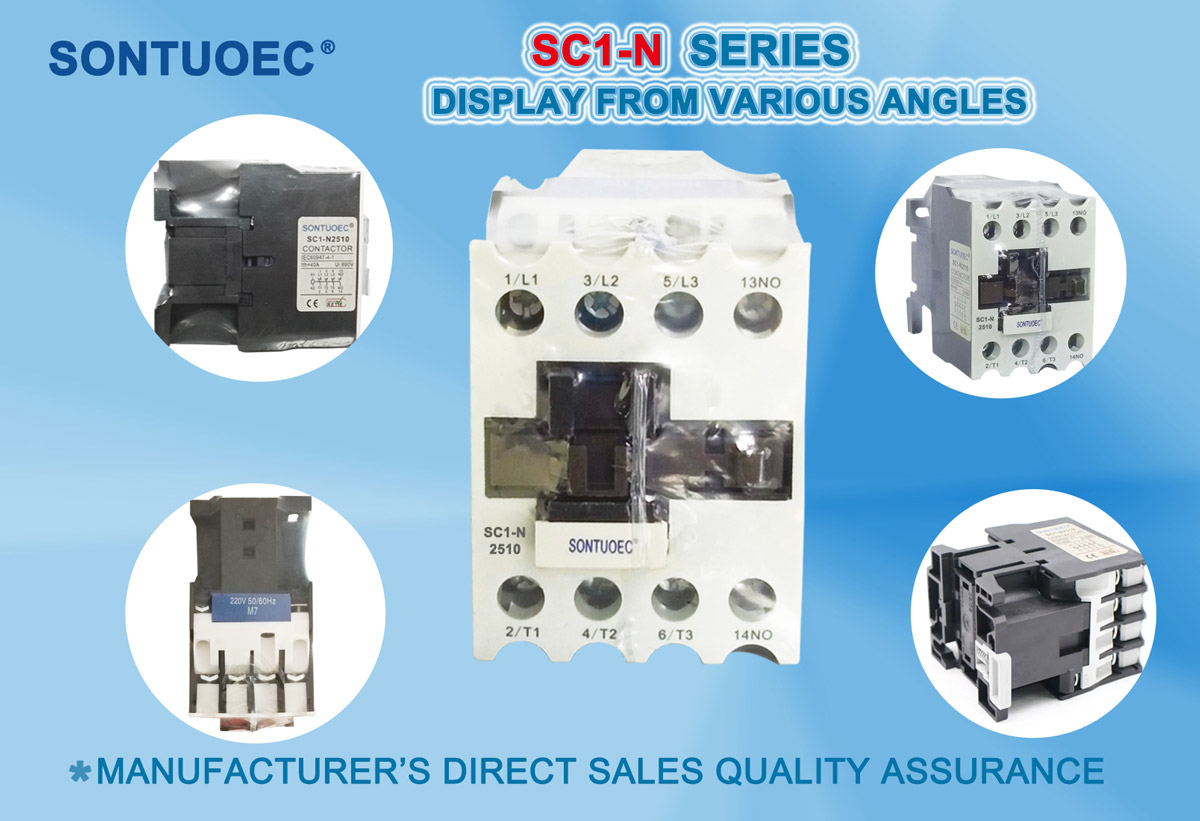

3-polni AC kontaktor

Zgradba in princip delovanja

Struktura:

Elektromagnetni sistem: vključuje komponente, kot so tuljave, jedra itd., ki se uporabljajo za ustvarjanje magnetnega toka za odpiranje in zapiranje kontaktnega sistema.

Kontaktni sistem: vključno z glavnim in pomožnim kontaktom. Glavni kontakt se uporablja za prenos velikega toka, pomožni kontakt pa se uporablja za prenos in povratne informacije krmilnih signalov.

Naprava za gašenje obloka: Uporablja se za gašenje obloka, ki nastane, ko je kontakt odklopljen, da zaščiti kontakt pred poškodbami.

Lupina: uporablja se za zaščito notranjih komponent pred zunanjim okoljem.

Načelo delovanja:

Ko je tuljava pod napetostjo, železno jedro ustvari magnetizem in pritegne kontaktni sistem, da se zapre, zaradi česar se trifazno vezje odpre.

Ko je tuljava brez napetosti, železno jedro izgubi svoj magnetizem in kontaktni sistem se loči pod delovanjem vzmeti, da odklopi trifazno vezje.

Tretjič, prijava in izbira

Aplikacije:

3-polni AC kontaktor se pogosto uporablja v industrijski avtomatizaciji, elektroenergetskih sistemih in avtomatizaciji stavb.

Uporablja se lahko za krmiljenje operacij, kot so zagon, zaustavitev in obračanje trifaznih motorjev.

Lahko se uporablja tudi za daljinsko upravljanje in zaščito elektroenergetskega sistema.

Izbira:

Pri izbiri 3-polnega AC kontaktorja je treba upoštevati dejavnike, kot so nazivna napetost, nazivni tok in vrsta obremenitve napajalnega sistema.

Nazivni tok mora biti večji ali enak največjemu delovnemu toku bremena.

Nazivna napetost mora biti prilagojena napetostnemu nivoju elektroenergetskega sistema.
